FLE-113-01-G-DV-K

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 1.27mm 2 26pin 2A 250nm 金 黑色 贴片安装 16.62mm(长度)*4.6mm(高度)
供应商型号: 200-FLE11301GDVK
供应商: Mouser
标准整包数: 1

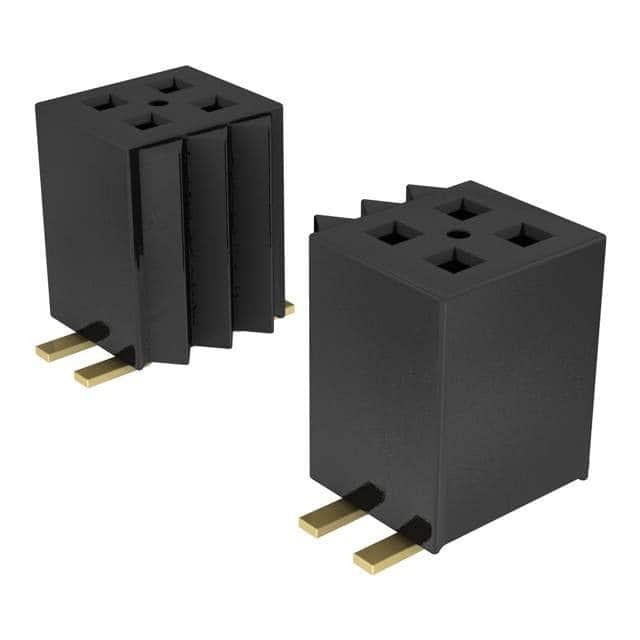

SAMTEC 矩形连接器 - 针座 - 插座/母插口 FLE-113-01-G-DV-K

FLE-113-01-G-DV-K概述


    产品简介


    FLE-1XX-XX-XX-DV-X 是一款双排引脚连接器,广泛应用于各种电子设备中。它具有多种型号,适用于不同的应用需求,如表面贴装(Surface Mount)技术。这款连接器主要用于确保高密度互连,满足严格的机械和电气性能要求。

    技术参数


    - 引脚配置: 双排设计,每排可提供2到75个位置。
    - 引脚间距: 每排引脚间距为0.050英寸(1.27毫米)。
    - 引脚尺寸: 接触区域镀金厚度为10微英寸(0.254微米),尾部镀金厚度为3微英寸(0.076微米)。其他选项还包括重型镀金,接触区域镀金厚度为30微英寸(0.762微米)。
    - 绝缘材料: 使用Vectra E130i黑色塑料作为绝缘材料。
    - 工作温度范围: -40°C至85°C。
    - 插拔力: 最小推入力为0.5磅。
    - 最大摆动角度: ±3°。
    - 尺寸公差: 引脚间距公差为±0.002英寸(0.051毫米)。
    - 包装方式: 支持盘装和带状包装,最小包装数量为9个位置。

    产品特点和优势


    FLE-1XX-XX-XX-DV-X 连接器具备以下独特优势:
    - 高可靠性: 高精度的镀金处理确保了长期稳定性的电气性能。
    - 广泛的适用性: 支持多达75个位置的双排配置,适合各种复杂的应用环境。
    - 优异的机械性能: 具备优异的耐冲击性和抗拉强度,适合恶劣的工作环境。
    - 易于安装: 表面贴装技术使得安装简单快捷,减少了装配时间和成本。

    应用案例和使用建议


    FLE-1XX-XX-XX-DV-X 连接器广泛应用于电信、医疗设备、工业自动化等多个领域。例如,在电信设备中,该连接器可用于板间通信,实现高密度互连;在医疗设备中,它的高可靠性和稳定性确保了系统的正常运行。
    使用建议:
    - 在安装过程中,务必保证连接器与电路板的对齐精度,以避免因引脚不对齐导致的短路或接触不良。
    - 定期检查连接器是否有磨损或损坏,及时更换,确保系统持续稳定运行。

    兼容性和支持


    FLE-1XX-XX-XX-DV-X 与多种电子设备兼容,可以与其他标准的双排引脚组件配合使用。制造商提供了详细的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 插拔时出现困难。
    - 解决方法: 确保连接器与电路板正确对齐,检查是否存在引脚弯曲或接触不良的情况。

    - 问题: 连接器出现接触不良。
    - 解决方法: 清理引脚表面的污垢和氧化物,必要时重新镀金处理。

    - 问题: 连接器发生物理损坏。
    - 解决方法: 更换损坏的连接器,检查是否存在过大的机械应力。

    总结和推荐


    总体而言,FLE-1XX-XX-XX-DV-X 连接器以其卓越的性能、高可靠性和广泛的应用范围,在市场上具有较强的竞争力。我们强烈推荐该产品用于需要高密度互连和高可靠性的场合。其独特的设计和丰富的功能使其成为众多电子设备的理想选择。

FLE-113-01-G-DV-K参数

参数
颜色 黑色
防护等级 -
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
针脚数 26pin
额定电流 2A
排数 2
间距-配接 1.27mm
长*宽*高 16.62mm(长度)*4.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FLE-113-01-G-DV-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FLE-113-01-G-DV-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC FLE-113-01-G-DV-K FLE-113-01-G-DV-K数据手册

FLE-113-01-G-DV-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9215 ¥ 32.9014
25+ $ 3.432 ¥ 28.7945
105+ $ 2.808 ¥ 23.5591
525+ $ 2.457 ¥ 20.6142
1015+ $ 2.079 ¥ 17.4428
2520+ $ 1.5435 ¥ 12.95
5005+ $ 1.092 ¥ 9.1619
库存: 63
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.9
直接购买
加入购物车
