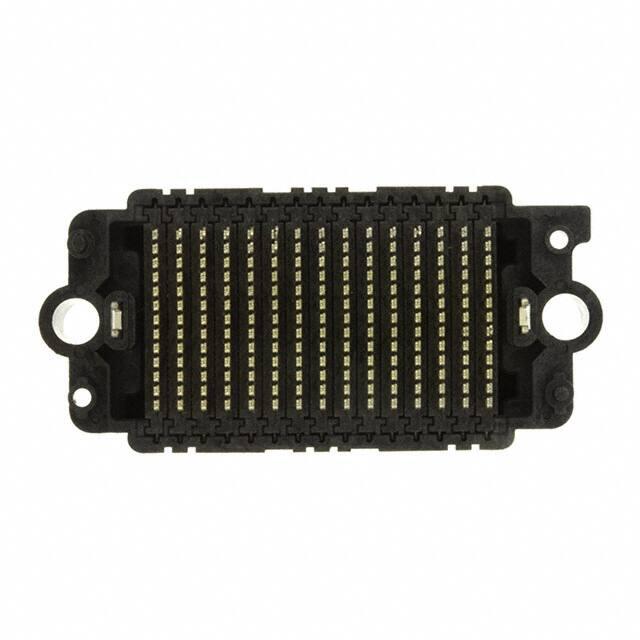

HDAF-15-08.0-S-13-2

厂牌: SAMTEC
产品描述: Female,High Density Array 1.2mm 13 195pin 20mm,25mm 10.51mm 760nm 金 SMD,P=1.2mm 贴片安装
供应商型号: 200-HDAF15080S132
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HDAF-15-08.0-S-13-2

HDAF-15-08.0-S-13-2概述

    高密度阵列连接器 (HDAF) 技术手册

    产品简介


    高密度阵列连接器 (HDAF) 是一款专为高速信号传输设计的高性能电子元器件。它们适用于多种应用场合,如数据中心、通信系统、工业控制等领域。HDAF 系列连接器采用独特的阵列配置和接触材料,确保了卓越的电气性能和可靠性。

    技术参数


    | 参数名称 | 描述 |

    | 针数 | 299, 195 和 143 针 |
    | 堆叠高度 | 20 mm, 25 mm, 30 mm 和 35 mm |
    | 接触材料 | 铜合金 |
    | 镀层 | Au 或 Sn 覆盖 50 µ" (1.27 µm) Ni |
    | 工作电流 | 每针 3.4 A(相邻 6 针供电) |
    | 工作电压 | 200 VAC |
    | 温度范围 | -55 °C 至 +125 °C |
    | 受控引脚场 | 开放引脚场用于单端或差分对配置 |
    | 寿命 | 100 次插拔循环 |
    | RoHS 合规 | 是 |
    | 无铅焊料可焊性 | 是 |

    产品特点和优势


    1. 高密度阵列设计:HDAF 连接器采用独特的高密度阵列设计,可在有限的空间内提供更高的信号密度。
    2. 多样的堆叠高度:提供 20 mm、25 mm、30 mm 和 35 mm 四种不同的堆叠高度选择,以适应不同应用场景的需求。
    3. 坚固耐用:具有优良的机械强度和稳定性,适合恶劣环境下的应用。
    4. 支持多种配置:支持单端和差分对配置,能够满足不同类型的应用需求。
    5. 广泛的温度范围:能够在极端环境下保持稳定的性能表现。

    应用案例和使用建议


    HDAF 连接器广泛应用于高速数据传输系统中,例如数据中心、通信基站和工业控制系统。以下是一些典型的应用案例和建议:
    1. 数据中心:在数据中心应用中,HDAF 连接器可以用于服务器之间的高速互连,提供卓越的信号完整性。
    2. 通信基站:在通信基站中,HDAF 连接器可以用于传输高速数据信号,确保稳定的通信质量。
    3. 工业控制:在工业环境中,HDAF 连接器可以用于机器与机器之间的数据交换,提高系统的可靠性和效率。
    使用建议:
    - 在选择堆叠高度时,要根据实际应用环境进行合理选择,以保证连接器的稳定性和使用寿命。
    - 使用 HDAF 连接器时,要确保正确的焊接工艺和布局设计,避免因安装不当导致的性能下降。

    兼容性和支持


    HDAF 连接器与 Molex HD Mezz 连接器兼容,可实现无缝对接。Samtec 提供全面的技术支持和售后服务,包括产品选型、设计咨询和技术培训等。

    常见问题与解决方案


    1. Q: 如何选择合适的堆叠高度?
    - A: 根据实际应用环境和空间限制来选择适当的堆叠高度。
    2. Q: HDAF 连接器是否支持 RoHS 标准?
    - A: 是的,HDAF 连接器完全符合 RoHS 标准,环保且安全。
    3. Q: HDAF 连接器是否提供无铅焊料版本?
    - A: 是的,HDAF 连接器支持无铅焊料,符合现代环保要求。

    总结和推荐


    HDAF 连接器凭借其高密度、多配置和优异的电气性能,在高速数据传输领域展现出极高的应用价值。其独特的设计和广泛的应用场景使其成为市场上极具竞争力的产品。我们强烈推荐在需要高性能、高密度连接的应用中使用 HDAF 连接器。

HDAF-15-08.0-S-13-2参数

参数
针脚数 195pin
接合堆叠高度 20mm,25mm
触头镀层厚度 760nm
类型 Female,High Density Array
间距 1.2mm
排数 13
触头镀层
板上高度 10.51mm
通用封装 SMD,P=1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HDAF-15-08.0-S-13-2厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HDAF-15-08.0-S-13-2数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC HDAF-15-08.0-S-13-2 HDAF-15-08.0-S-13-2数据手册
