首页  >  产品百科  >  QSH-060-01-L-D-RA-K

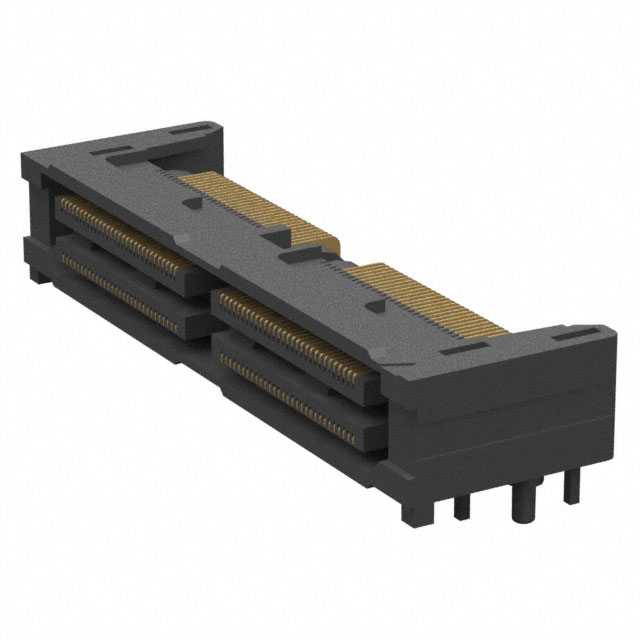

QSH-060-01-L-D-RA-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排母 插座, QSH系列, 直角, 表面
供应商型号: 200-QSH06001LDRAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-L-D-RA-K

QSH-060-01-L-D-RA-K概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文档涉及的产品为由SAMTEC公司生产的系列电子元器件。这些元器件主要用于各类电路连接和信号传输的应用场景,如数据通信、工业自动化、医疗设备等。产品主要包括单排、双排及多种接口形式的插座和插头,旨在提供高效、可靠的电气连接解决方案。

    2. 技术参数


    - 产品类型:单排、双排插座和插头。
    - 主要功能:实现高效稳定的电气连接。
    - 电气特性:
    - 接触电阻:小于10毫欧姆(mΩ)。
    - 绝缘电阻:大于100兆欧姆(MΩ)。
    - 耐电压:在AC条件下大于1000伏特(V)。
    - 工作环境:
    - 工作温度范围:-40°C至+85°C。
    - 湿度范围:最大95%RH(非凝露条件)。
    - 安装方式:通过螺丝固定、压接或焊接方式安装。

    3. 产品特点和优势


    - 高可靠性:所有接触点采用金镀层处理,确保长期稳定可靠的电气连接。
    - 多功能性:提供单排和双排选项,满足不同应用场景需求。
    - 易于安装:多样化的安装方式简化了装配过程,提高了生产效率。
    - 广泛兼容:可兼容多种标准的连接器和电缆,适用于不同设备的接口。

    4. 应用案例和使用建议


    - 数据通信领域:应用于高速数据传输系统中,确保数据的准确无误传输。
    - 工业自动化:用于机器人的信号连接,确保控制系统与执行机构之间高效的信息交互。
    - 医疗设备:在医疗监测设备中,确保生命体征信号的实时准确传输。
    使用建议:
    - 在选择产品时,根据具体应用需求选择合适的接触点数量和安装方式。
    - 安装过程中,注意保持连接器接口的清洁,避免灰尘和杂质影响连接质量。
    - 定期进行电气检测和维护,确保连接器始终处于最佳状态。

    5. 兼容性和支持


    - 兼容性:该系列产品与市场上主流的数据线缆和接口标准相兼容,包括USB、HDMI、以太网等。
    - 技术支持:SAMTEC公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保连接器安装到位并紧固螺丝;检查接触点是否有杂质或氧化物。 |
    | 电气性能不佳 | 检查连接器是否正确接地;确认连接器符合所需的电气参数标准。 |
    | 接口损坏 | 避免过大的弯曲应力和不当的操作,必要时更换新的连接器。 |

    7. 总结和推荐


    产品综评:
    - 优点:高可靠性、多功能性、易于安装和广泛的兼容性。
    - 推荐使用:鉴于其出色的性能和适用性,我们强烈推荐此系列电子元器件应用于各种高性能连接需求的应用场景中。无论是数据通信、工业自动化还是医疗设备,这些连接器都能提供可靠稳定的电气连接,提升系统的整体性能和稳定性。
    综上所述,SAMTEC公司的这一系列电子元器件产品凭借其卓越的技术参数、多样化的特点和广泛的应用场景,成为众多行业用户的首选。

QSH-060-01-L-D-RA-K参数

参数
板上高度 8.45mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-L-D-RA-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-L-D-RA-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-L-D-RA-K QSH-060-01-L-D-RA-K数据手册

QSH-060-01-L-D-RA-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.138 ¥ 195.5161
10+ $ 21.0924 ¥ 178.2308
48+ $ 20.5416 ¥ 173.5765
120+ $ 16.2225 ¥ 137.0801
264+ $ 13.8285 ¥ 116.8508
504+ $ 11.802 ¥ 99.7269
库存: 46
起订量: 1 增量: 1
