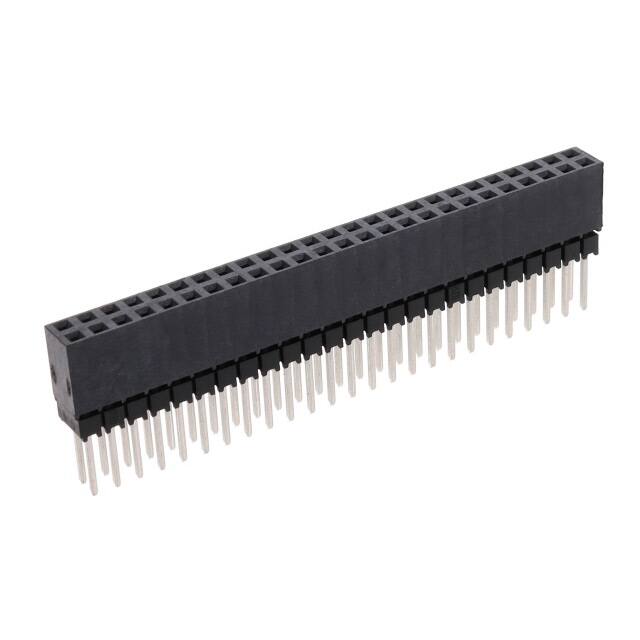

ESQ-125-13-L-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 50pin 5.7A 250nm 金 黑色 通孔安装
供应商型号: ESQ-125-13-L-D-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-125-13-L-D

ESQ-125-13-L-D概述

    电子元器件技术手册:ESQ系列连接器

    产品简介


    ESQ系列连接器是一种高密度电连接器,专为电子设备设计,提供卓越的电气性能和机械稳定性。该系列产品适用于多种行业,包括通信、工业自动化、医疗设备和消费电子产品等领域。ESQ系列以其紧凑的设计和可靠的接触性能,在信号传输和电力分配方面表现优异。
    主要功能:
    - 高密度信号传输
    - 支持低插入力操作
    - 提供多种安装方式(单排、双排、三排)
    - 多种镀层选项以适应不同应用需求
    应用领域:
    - 数据通信设备
    - 医疗仪器
    - 工业控制系统
    - 汽车电子

    技术参数


    | 参数名称 | 规格范围 |

    | 接触点数量 | 01 至 36个 |
    | 接触间距 | 0.100英寸(2.54毫米) |
    | 接触材料 | 磷青铜 |
    | 绝缘材料 | LCP(聚芳醚酮),UL 94 V0级 |
    | 插拔寿命 | ≥500次 |
    | 最大工作电压 | 250伏 |
    | 工作温度范围 | -40°C至+85°C |
    | 极化方向 | 支持极化设计 |
    | 接触电阻 | ≤20mΩ |
    | 锁扣机制 | 内置锁扣 |

    产品特点和优势


    1. 高可靠性:磷青铜接触材料确保长期稳定性能。
    2. 灵活设计:支持多种镀层选择(金、锡等),满足不同应用场景的需求。
    3. 紧凑设计:适配空间有限的应用环境。
    4. 易于安装:提供多种安装方式及配件,简化组装流程。
    5. 耐用性强:插拔次数高达500次,适合高频使用场景。

    应用案例和使用建议


    应用案例:
    - 在通信设备中,用于模块间的高速信号传输。
    - 在医疗设备中,实现精确的数据采集与控制。
    使用建议:
    - 安装时需注意避免过大的插入角度偏差(≤2°),以防损坏接触点。
    - 若用于高温环境,请选择更高温耐受性的镀层材料。
    - 定期检查连接器的状态,及时更换老化部件。

    兼容性和支持


    ESQ系列连接器与多种标准接口兼容,可直接替换现有产品。Samtec公司提供全面的技术支持服务,包括产品选型指导、定制化设计咨询以及售后服务保障。用户可通过官方网站查询详细的SPES(Samtec Packaging Efficiency Standards)文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现明显阻力 | 检查接触点是否有污垢或磨损 |
    | 连接不稳定 | 确保正确对齐极化位置并紧固螺丝 |
    | 插拔次数超出预期寿命 | 更换新的连接器组件以恢复性能 |

    总结和推荐


    ESQ系列连接器凭借其出色的电气性能、结构稳定性和广泛的适用性,在行业内表现出色。它不仅能满足大部分电子设备的核心需求,还提供了良好的性价比。因此,我们强烈推荐此产品作为各类高要求应用的理想选择。
    对于需要高密度连接、强稳定性的项目,ESQ系列无疑是最佳之选!

ESQ-125-13-L-D参数

参数
额定电流 5.7A
触头镀层厚度 - 配接 250nm
类型 Elevated Socket,Push-Pull
防护等级 -
针脚数 50pin
触头镀层 - 配接
颜色 黑色
排数 2
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESQ-125-13-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-125-13-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-125-13-L-D ESQ-125-13-L-D数据手册

ESQ-125-13-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.2448 ¥ 78.1186
10+ $ 7.5681 ¥ 63.3354
100+ $ 6.4328 ¥ 53.8346
500+ $ 5.903 ¥ 49.4011
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 78.11
直接购买
加入购物车
