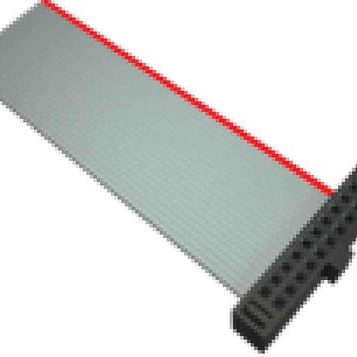

FFSD-10-S-20.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 20 路, 灰色
供应商型号: 2308529
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形线缆 FFSD-10-S-20.00-01-N

FFSD-10-S-20.00-01-N概述

    电子元器件产品技术手册解析
    本技术手册由SAMTEC, Inc.提供,涵盖了特定类型的电子元器件产品。以下是根据技术手册内容整理的产品介绍及详细说明。

    1. 产品简介


    产品类型:
    双排女性IDC(绝缘位移连接器)组装件,用于电路板连接和电缆接线。
    主要功能:
    - 支持多达25个位置的连接。
    - 反向电线选项和多样的装配长度选择。
    - 多种插头类型和装配风格(单端、双端、链式等)。
    应用领域:
    广泛应用于电信、网络基础设施、工业自动化和消费电子产品等领域,以实现高效且可靠的电路连接。

    2. 技术参数


    - 尺寸和规格:
    - 尺寸范围:从-02到-25位置(每行)。
    - 长度范围:所有使用-D“XX”选项的组件至少为4.00mm [101.6mm],其他为1.00mm [25.4mm]。

    - 装配长度:
    - 包括添加选项长度。
    - 适用于各种长度要求,最小长度为1.00mm [25.4mm]。

    - 材料:
    - 绝缘体材料:PBT UL94V-0,黑色。
    - 接触器材料:铍铜。
    - 焊料:镀锡30AWG,7/38,带灰色PVC绝缘层。
    - 表面处理:镀金(0.000010英寸)+ 镀镍(0.000050英寸),其余部分为镀锡(0.000200英寸)+ 镀镍(0.000050英寸)。

    3. 产品特点和优势


    - 高度灵活的配置:
    - 可以根据需要选择多种选项,如链式装配、反向布线和多个位置指示符。
    - 高性能和可靠性:
    - 具备高电容测试标准,确保无短路和开路。
    - 通过高电压测试(630V)。
    - 耐久设计:
    - 强大的抗拉强度(可承受5磅直拉力)。
    - 提供多种材料选择以适应不同的环境条件。

    4. 应用案例和使用建议


    - 应用案例:
    - 电信设备中的信号传输线缆。
    - 工业自动化控制系统的电缆连接。
    - 使用建议:
    - 在切割电缆时,注意导体不应超出绝缘层,并遵循手册中的精确工艺指示。
    - 对于特定的装配需求,参考相应的标准和要求,以确保最佳的装配效果。

    5. 兼容性和支持


    - 兼容性:
    - 此产品与其他SAMTEC公司的电子元器件具有良好兼容性。

    - 支持:
    - SAMTEC公司提供了全面的技术支持,包括详细的安装指南、故障排查手册和在线资源。
    - 客户可以通过官方电话、电子邮件等方式联系技术支持团队。

    6. 常见问题与解决方案


    - 问题1:如何正确切割电缆?
    - 解决方案:按照手册中的规范操作,避免导体过度外露。
    - 问题2:如何判断产品是否符合测试标准?
    - 解决方案:产品出厂前均经过严格的100%电容和高压测试。
    - 问题3:如何更换接触器?
    - 解决方案:参阅手册中的更换步骤,并确保使用正确的工具进行操作。

    7. 总结和推荐


    总体而言,这款双排女性IDC连接器是一款高质量、多功能的产品,适合多种应用场景。其卓越的电气特性和可靠性使其成为电信和工业自动化领域的理想选择。我们强烈推荐此产品给需要稳定、高效电路连接解决方案的专业用户。
    注:本文档包含机密信息,未经SAMTEC, Inc.书面许可不得泄露或复制。

FFSD-10-S-20.00-01-N参数

参数
长*宽*高 508mm(长度)
零件状态 在售
包装方式 散装

FFSD-10-S-20.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-10-S-20.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-10-S-20.00-01-N FFSD-10-S-20.00-01-N数据手册

FFSD-10-S-20.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 67.1339
10+ ¥ 62.6583
25+ ¥ 61.5394
50+ ¥ 61.5394
100+ ¥ 60.4205
250+ ¥ 60.4205
库存: 66
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 67.13
直接购买
加入购物车
