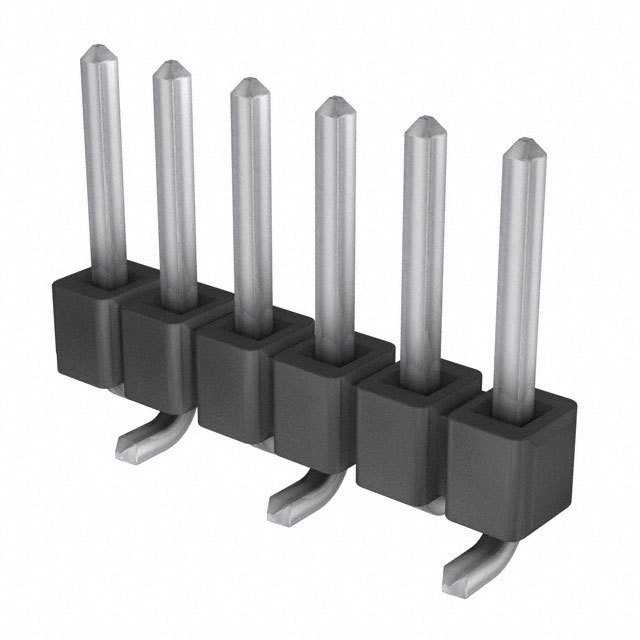

TSM-106-01-T-SV

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p单排排针 板对板, 线对板连接器, TSM系列, 直角, 表面
供应商型号: JY-TSM-106-01-T-SV
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSM-106-01-T-SV

TSM-106-01-T-SV概述


    产品简介


    本产品是一款由SAMTEC公司生产的电子连接器——TSM系列单排垂直SMT连接器。这款连接器主要用于电路板间的信号传输,支持多种引脚配置(-02至-50),满足不同应用需求。引脚镀层选择多样,可选镀层有锡铅合金、选择性镀金等。此外,产品具有良好的机械强度和电气性能,适用于各种工业控制系统、通信设备及消费电子产品。

    技术参数


    - 引脚数量: -02至-50
    - 引脚样式: 可参考表格1
    - 电镀规格:
    - T: 哑光锡镀层
    - S: 选择性镀层,接触面镀30Au/50Ni,尾部为哑光锡
    - G: 镀金,接触面镀30Au/50Ni,尾部为3Au/50Ni
    - L: 轻度选择性镀层,接触面镀10Au/50Ni,尾部为哑光锡
    - F: 闪镀选择性镀层,接触面镀3Au/50Ni,尾部为哑光锡
    - H: 加厚金镀层,接触面镀30Au/50Ni,尾部为3Au/50Ni
    - TL: 锡铅(90/10±5%)接触和尾部
    - STL: 选择性镀层,接触面镀30Au/50Ni,尾部为锡铅(90/10±5%)
    - TM: 哑光锡镀层
    - SM: 选择性镀层,接触面镀30Au/50Ni,尾部为哑光锡
    - LM: 轻度选择性镀层,接触面镀10Au/50Ni,尾部为哑光锡
    - FM: 闪镀选择性镀层,接触面镀3Au/50Ni,尾部为哑光锡
    - SS: 条纹选择性镀层,接触面镀30Au/50Ni,尾部为哑光锡
    - 包装:
    - 空白: 管装或层装
    - -TR: 缠绕带式封装
    - -FR: 完整缠绕带式封装
    - 其他选项:
    - -LC: 锁定夹 (见图1)
    - -A: 对准销 (见图2)
    - -P: 表面贴装焊盘 (见图3)

    产品特点和优势


    该产品具备多个特点和优势,具体如下:
    - 多种引脚镀层选择:满足不同应用场景下的性能需求。
    - 高可靠性:采用高性能材料,确保长时间稳定运行。
    - 表面贴装焊盘设计:便于自动化生产和组装。
    - 锁定夹和对准销设计:提高连接稳定性,降低误插风险。
    - 多引脚配置:可根据具体需求灵活选择引脚数量,提高应用灵活性。

    应用案例和使用建议


    该连接器广泛应用于各类电子设备中,如工业控制系统、通信设备及消费电子产品等。在实际使用过程中,建议根据具体应用场景选择合适的引脚数量和镀层类型,以达到最佳的电气和机械性能。

    兼容性和支持


    该产品支持多种引脚配置和镀层类型,可以方便地与其他电子元器件和设备进行集成。厂商提供详细的安装指南和技术支持服务,以帮助客户解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    根据技术手册中的常见问题列表,以下是一些常见的问题及其解决方案:
    - 问题1:引脚焊接时出现气泡。
    - 解决方法:使用无氧焊接工艺,并确保焊点周围清洁。

    - 问题2:产品在使用过程中温度过高。
    - 解决方法:检查电源输出和电路负载情况,适当增加散热措施。

    总结和推荐


    综上所述,TSM系列单排垂直SMT连接器凭借其优良的性能和广泛的适用性,在市场上具备较高的竞争力。无论是工业控制系统还是消费电子领域,它都能发挥重要作用。我们强烈推荐这一产品,因为它能满足多数应用场景下的需求,且提供了完善的售后服务和支持。

TSM-106-01-T-SV参数

参数
触头镀层厚度 - 配接 -
颜色 黑色
触头镀层 - 配接
防护等级 -
针脚数 6pin
额定电流 5.4A
类型 Header,Push-Pull
间距-配接 2.54mm
排数 1
长*宽*高 15.24mm(长度)*4.82mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TSM-106-01-T-SV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-106-01-T-SV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSM-106-01-T-SV TSM-106-01-T-SV数据手册

TSM-106-01-T-SV封装设计

查看详情并下载
Symbol
Footprint
3D Model
