FTSH-110-05-F-DV-A

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 20pin 3.4A 76nm 金 黑色 贴片安装
供应商型号: 200-FTSH11005FDVA
供应商: Mouser
标准整包数: 1

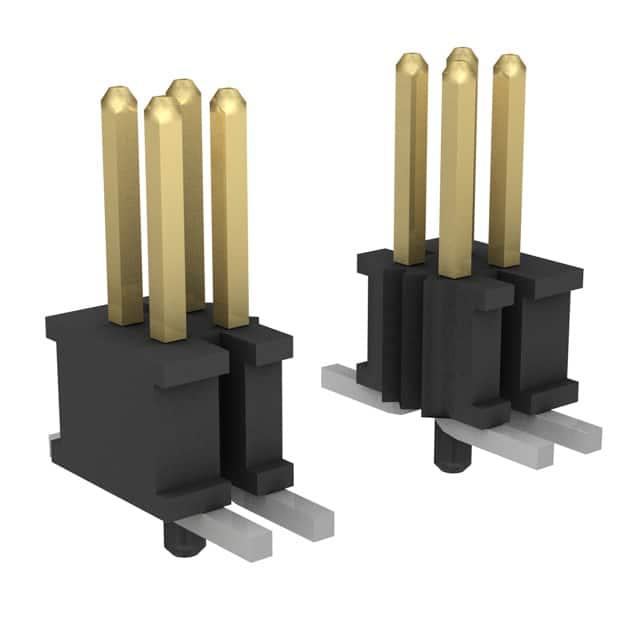

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-110-05-F-DV-A

FTSH-110-05-F-DV-A概述


    产品简介


    本手册详细介绍了Samtec公司生产的FTSH系列电子元器件。这类元器件是一种双垂直表面贴装(Double Vertical Surface Mount)终端条带,主要用于高密度连接器解决方案中。产品提供从2到50个位置不等的选择,能够灵活应用于多种电子设备,如通信设备、计算机硬件、医疗设备、航空航天系统及工业自动化控制等领域。

    技术参数


    | 参数名称 | 描述 |

    | 针位数量 | 2至50个针位(每排) |
    | 引脚样式 | -01: 0.120英寸(3.05mm),-02: 0.075英寸(1.91mm),-03: 0.065英寸(1.65mm),-04: 0.150英寸(3.81mm),-05: 0.170英寸(4.32mm)|
    | 选项 | 包括Pick & Place垫片(-P),带状包装(-TR),整卷包装(-FR),端屏蔽(-ES),弹射器屏蔽(-EJ, -EJM, -EJC),锁定夹(-EC),导柱(-EP),板锁(-EL) |
    | 尺寸 | 高度公差为±0.005英寸(±0.13mm) |
    | 材料 | 绝缘体:LCP UL 94 V0,端子:磷青铜 |
    | 金镀层 | 接触区和尾部可选择不同类型的金镀层(-L, -F, -S, -H, -LM, -FM, -SM, -LTL, -G, -STL)|

    产品特点和优势


    FTSH系列双垂直表面贴装终端条带具备高密度连接能力,同时保持优秀的机械和电气性能。其设计考虑到了高插入力的需求,采用了多种增强结构(如锁扣和弹射器机构),提高了可靠性。此外,支持多种引脚样式和镀层选项,以满足不同应用场景的需要。它的模块化设计也使得安装和维修变得简单便捷,显著提升了其市场竞争力。

    应用案例和使用建议


    该产品适用于高密度电路板布局,尤其是在空间受限但连接需求较高的环境中,例如数据中心、医疗监测设备、以及智能控制系统等。使用时应注意确保接触区域的清洁,避免引入灰尘或污染物影响信号传输质量。建议在组装过程中使用适当的工具和技术,以确保每个引脚正确插入并锁定到位。

    兼容性和支持


    FTSH系列双垂直表面贴装终端条带与标准电子设备和组件高度兼容,尤其是那些采用相同规范的设计。制造商提供了详尽的技术文档和支持服务,包括定制解决方案和咨询,帮助客户顺利集成这些组件到他们的产品中。

    常见问题与解决方案


    - 问题1:如何安装锁扣部件?
    - 解答:需手动放置锁扣部件,不能通过自动放置方式安装。
    - 问题2:为何部分位置可能出现空洞?
    - 解答:这些位置的填充是可选的,但允许存在空洞,具体取决于订单要求。

    总结和推荐


    总体来看,FTSH系列双垂直表面贴装终端条带在设计上充分考虑了耐用性、兼容性和可操作性,是一个值得信赖的产品。对于追求高性能和高密度连接的电子产品开发者而言,这是一个理想的解决方案。我们强烈推荐在符合特定应用场景需求的情况下使用这一系列产品。

FTSH-110-05-F-DV-A参数

参数
针脚数 20pin
触头镀层 - 配接
颜色 黑色
额定电流 3.4A
排数 2
间距-配接 1.27mm
防护等级 -
类型 Cuttable,Header,Push-Pull
触头镀层厚度 - 配接 76nm
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTSH-110-05-F-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-110-05-F-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-110-05-F-DV-A FTSH-110-05-F-DV-A数据手册

FTSH-110-05-F-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.209 ¥ 35.566
92+ $ 3.4236 ¥ 28.9294
506+ $ 2.5272 ¥ 20.7617
1012+ $ 2.016 ¥ 17.0352
2024+ $ 1.68 ¥ 14.196
5014+ $ 1.344 ¥ 11.3568
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.56
