HTST-113-01-L-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 26pin 3.4A 250nm 金 自然色 通孔安装 40.64mm*9.271mm*9.27mm
供应商型号: 200-HTST11301LD
供应商: Mouser
标准整包数: 1

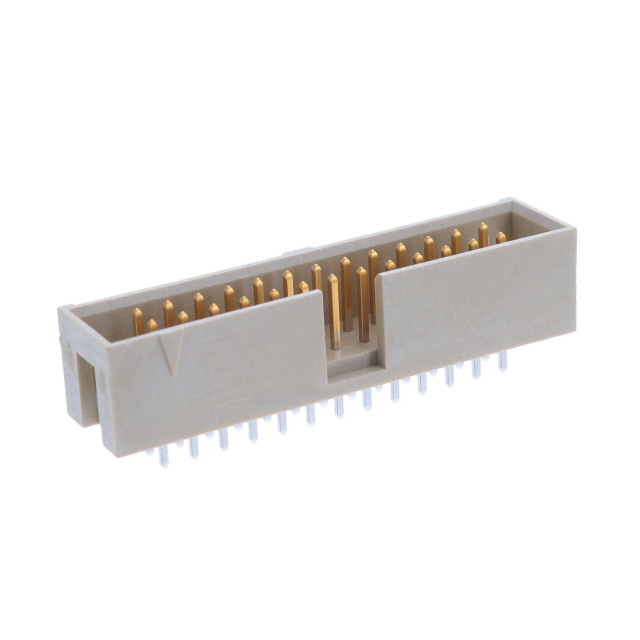

SAMTEC 矩形连接器 - 针座 - 公插针 HTST-113-01-L-D

HTST-113-01-L-D概述

    # 电子元器件产品技术手册

    产品简介


    本产品系列(TST、HTST、ZST)属于IDC头座连接器,适用于多种高可靠性应用场合。这些连接器采用黑玻璃填充聚酯材料或天然LCP绝缘材料制造,提供卓越的机械和电气性能。系列产品支持单排和双排结构,具有不同引脚数(每行5到36个引脚),并可选配多种镀层(金闪、纯锡等)。特别设计的直角和穿孔式引脚风格增强了安装灵活性和稳定性。典型应用领域包括工业自动化、电信设备、医疗电子、航空航天等需要高性能和高可靠性的场景。

    技术参数


    以下为产品的主要技术规格和性能参数:
    | 参数 | 描述 |

    | 引脚数 | 每行5至36个标准引脚尺寸 |
    | 引脚样式 | 直角(–04, –05)、穿孔(–01, –02, –03)、表面贴装(–DV)、直角表面贴装(–D–RA) |
    | 镀层选项 | 金闪镀层(–F)、10µ"金镀层(–L)、纯锡镀层(–T) |
    | 绝缘材料 | 黑色玻璃填充聚酯或天然LCP |
    | 额定电压 | 425 VAC / 600 VDC |
    | 工作温度范围 | -55°C 至 +125°C(金镀层) / -55°C 至 +105°C(锡镀层) |
    | 电绝缘电阻 | ≥5000 MΩ |
    | 导体材质 | 磷青铜 |
    | 表面处理工艺 | 符合RoHS标准,无铅焊接 |

    产品特点和优势


    1. 多样化设计:支持多种引脚样式和镀层选择,适应不同的应用场景需求。
    2. 高可靠性:采用高性能材料和精密制造工艺,确保长期稳定的电气性能。
    3. 易于安装:提供直角、直插及表面贴装等多种引脚配置,简化电路板布局。
    4. 广泛兼容性:与IDSD、HCSD系列兼容,可实现模块化设计。
    5. 环境适应性强:可在宽温范围内稳定工作,满足恶劣工况要求。

    应用案例和使用建议


    应用场景
    - 工业控制系统:如PLC接口连接。
    - 医疗设备:用于信号传输与控制。
    - 通信设备:作为背板或子板之间的高速数据连接。
    使用建议
    1. 在大电流或高频环境下,建议配合机械固定件以增强稳定性。
    2. 根据具体应用场景选择合适的镀层(金或锡),以平衡成本与寿命需求。
    3. 注意引脚间距和长度的一致性,避免因加工误差导致接触不良。

    兼容性和支持


    该系列产品支持与Samtec其他IDC连接器无缝对接,如IDSD、HCSD系列。厂商提供全面的技术支持服务,包括样品申请、定制化开发和技术培训等。若需进一步优化解决方案,可通过官方邮箱联系技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法完全插入电路板 | 确保焊点平整,检查引脚是否变形 |
    | 插拔时接触不良 | 清理接触区域氧化物,调整施力角度 |
    | 产品外观存在瑕疵 | 联系售后确认是否为运输过程中损坏 |

    总结和推荐


    总体而言,TST、HTST、ZST系列IDC头座连接器凭借其多样的配置、优异的性能和广泛的适用性,在工业和高端消费电子领域展现出强大的竞争力。无论是对稳定性还是多功能性的追求,这一系列的产品都是理想的选择。因此,我们强烈推荐此系列产品用于各类需要高性能连接解决方案的应用中。

HTST-113-01-L-D参数

参数
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
类型 Header,Push-Pull
防护等级 -
排数 2
触头镀层 - 配接
针脚数 26pin
颜色 自然色
额定电流 3.4A
长*宽*高 40.64mm*9.271mm*9.27mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

HTST-113-01-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTST-113-01-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTST-113-01-L-D HTST-113-01-L-D数据手册

HTST-113-01-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4505 ¥ 37.6067
100+ $ 2.8944 ¥ 24.4577
500+ $ 2.5704 ¥ 21.1166
1000+ $ 1.9215 ¥ 16.2367
2000+ $ 1.7325 ¥ 14.6396
5000+ $ 1.3545 ¥ 11.4455
库存: 74
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.6
