首页  >  产品百科  >  HLE-105-02-L-DV-P-TR

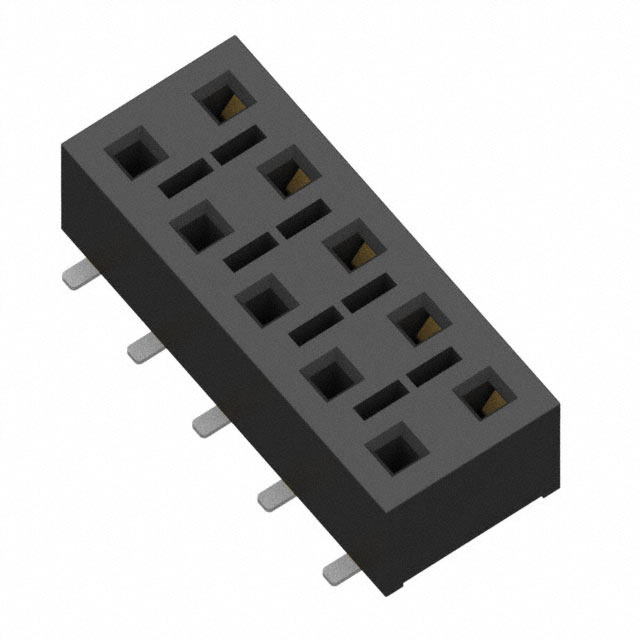

HLE-105-02-L-DV-P-TR

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 10pin 4.1A 250nm 金 黑色 贴片安装 12.7mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-105-02-L-DV-P-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-105-02-L-DV-P-TR

HLE-105-02-L-DV-P-TR概述

    电子元器件产品技术手册:RHLE-50-D型连接器

    产品简介


    RHLE-50-D是一种高可靠性、高性能的Tiger Beam Socket连接器,适用于多种电子设备和系统。该连接器采用了独特的设计,具备优异的机械和电气性能,确保长期稳定可靠的工作表现。广泛应用于通信设备、计算机、消费电子和工业控制等领域。

    技术参数


    - 针数范围:2至50个针位(每行)
    - 间距:2.54毫米
    - 材质:本体为Vectra E130i,具有UL94V-0防火等级;触点材料为铍铜(BeCu)
    - 镀层选项:
    - G:20µ"金在接触区域,3µ"在尾部
    - S:30µ"选择性金在接触区域,哑光锡在尾部
    - F:3µ"选择性闪光金在接触区域,哑光锡在尾部
    - L:10µ"轻质金在接触区域,哑光锡在尾部
    - H:30µ"重金在接触区域,3µ"在尾部
    - STL:30µ"选择性金在接触区域,锡/铅(90%/10 ±5%)在尾部
    - SM:30µ"选择性金在接触区域,哑光锡在尾部
    - FM:3µ"选择性闪光金在接触区域,哑光锡在尾部
    - LM:10µ"轻质金在接触区域,哑光锡在尾部
    - 最大偏移量:±0.25毫米
    - 电气特性:见表2
    - 包装方式:管式或带式包装(仅限2至29针位)
    - 锁定选项:-LC(需手动放置)

    产品特点和优势


    - 高可靠性:通过优化设计确保长寿命和稳定性。
    - 多功能:适用范围广,可满足不同应用场景的需求。
    - 易用性:简单的安装过程,方便集成到各类电子设备中。
    - 高性能:具备出色的电气特性和机械强度,确保信号传输稳定。
    - 适应性强:支持多种镀层选项,可根据具体需求进行选择。

    应用案例和使用建议


    - 通信设备:用于高速数据传输接口,保证信号质量。
    - 计算机主板:适用于各种CPU、GPU和其他关键组件的连接。
    - 消费电子:广泛应用于手机、平板电脑等便携式设备。
    - 工业控制:适合于工业自动化设备,如PLC、传感器等。
    - 使用建议:在使用过程中,注意正确选择合适的镀层类型,以避免因不当选择导致的性能下降。对于含有-LC选项的产品,建议采用手动放置方式,以防止因插入力过大而损坏设备。

    兼容性和支持


    - 兼容性:该连接器与现有的多种设备和模块具有良好的兼容性,可以无缝集成。
    - 技术支持:SAMTEC公司提供详尽的技术支持文档和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:如何选择正确的镀层?
    - 解答:根据实际应用需求选择适当的镀层。例如,G选项适合高频率信号传输,而S选项则适用于一般用途。
    2. 问题:-LC选项是否需要特别处理?
    - 解答:是的,由于高插入力的原因,-LC选项不适合自动放置。建议采用手动放置方式,确保安全安装。
    3. 问题:如何保证连接器的安装质量?
    - 解答:严格按照说明书中的步骤进行操作,并定期检查连接器的连接情况,确保良好的电气接触。

    总结和推荐


    RHLE-50-D是一款卓越的Tiger Beam Socket连接器,具备多种显著的优点。其高可靠性、多功能性以及易用性使其成为众多应用场景的理想选择。特别是对于需要高频率、大电流传输的应用场合,RHLE-50-D更是最佳的解决方案。总体而言,我们强烈推荐这一产品,相信它将为您带来优质的使用体验和长久的稳定运行。
    希望以上内容能帮助您更好地了解RHLE-50-D型连接器及其应用。如果您有任何进一步的问题,欢迎随时联系SAMTEC公司的技术支持团队。

HLE-105-02-L-DV-P-TR参数

参数
防护等级 -
触头镀层 - 配接
额定电流 4.1A
针脚数 10pin
类型 Push-Pull,Receptacle
排数 2
颜色 黑色
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
长*宽*高 12.7mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-105-02-L-DV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-105-02-L-DV-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-105-02-L-DV-P-TR HLE-105-02-L-DV-P-TR数据手册

HLE-105-02-L-DV-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 4.2625 ¥ 35.3785
500+ $ 4.1016 ¥ 34.0435
1000+ $ 2.6741 ¥ 22.195
2000+ $ 2.079 ¥ 17.2554
5000+ $ 1.518 ¥ 12.5994
13508+ $ 1.0314 ¥ 8.5609
36510+ $ 0.955 ¥ 7.9268
78941+ $ 0.8806 ¥ 7.3093
库存: 12500
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 4422.31
