FFSD-17-D-06.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC

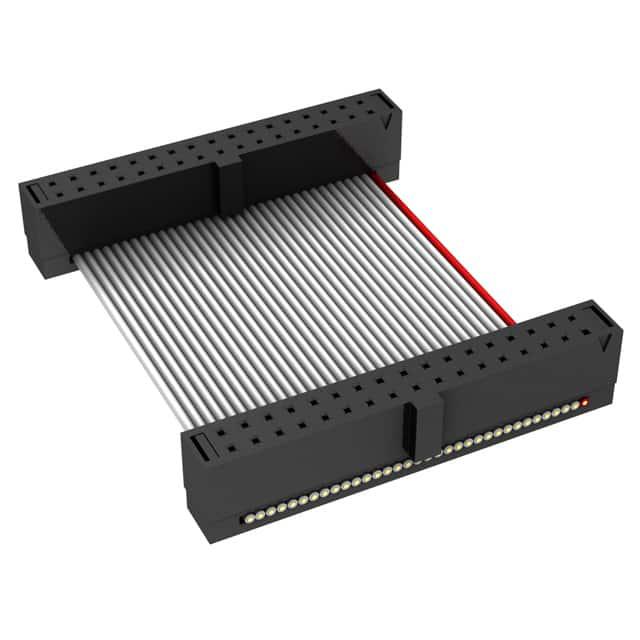

产品描述: Cable Assembly 0.15m 30AWG 1.27mm 34 to 34 POS IDC Connector to IDC Connector F-F TIGER EYE™ Bulk
供应商型号: 200-FFSD17D06.0001N
供应商: Mouser
标准整包数: 1
SAMTEC 矩形线缆 FFSD-17-D-06.00-01-N

FFSD-17-D-06.00-01-N概述

    电子元器件技术手册解析:FFSD系列双排IDC母头连接器
    本文旨在详细介绍FFSD系列双排IDC母头连接器(以下简称“本产品”)的技术手册内容,并从中提取出关键信息以生成一篇全面的产品介绍和使用指南。

    1. 产品简介


    本产品是一种用于电气连接的双排IDC母头连接器,广泛应用于各种电子设备的信号传输系统中。FFSD系列连接器提供单端和双端选项,能够适应不同的应用需求。产品以其紧凑的设计和稳定的电气性能,在消费电子、工业控制和通信等领域中受到广泛应用。

    2. 技术参数


    - 尺寸规格:连接器尺寸以英寸为单位,精度为小数点后两位(0.01英寸),如0.01[0.3]。
    - 材料:绝缘材料采用PBT UL94V-0,颜色为黑色;接触材料采用铍铜(BeCu)。
    - 线缆规格:适用30 AWG、7/38规格的线缆,带有灰色PVC绝缘层,导体为绞合式。
    - 镀层:接触区域镀金(0.000010英寸);剩余部分镀镍(0.000050英寸),并再镀锡(0.000200英寸)。

    3. 产品特点和优势


    - 兼容性强:支持多种安装选项(如反向布线、引脚编号反转等),适用于不同的电路设计。
    - 电气性能:100%电性能测试和高压测试(630V),确保产品的稳定性和可靠性。
    - 结构坚固:采用PBT绝缘材料,且具有一定的抗拉强度(5磅直拉)。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于各种电路板连接,特别是需要高密度连接的应用场合。
    - 使用建议:建议在切割线缆时保持导体不超出绝缘层,遵循规定的长度公差(±0.125英寸或±1%)以保证性能稳定。

    5. 兼容性和支持


    - 兼容性:本产品可与其他标准IDC母头连接器兼容,但需注意不同型号之间的特定要求。
    - 技术支持:Samtec公司提供全面的售后服务和技术支持,确保用户在使用过程中得到必要的帮助。

    6. 常见问题与解决方案


    - 问题1:电性能测试失败。
    - 解决方案:检查连接器装配是否正确,确保没有短路或断开情况。
    - 问题2:连接器损坏。
    - 解决方案:更换受损部件,重新进行电气测试,确保所有部件均正常工作。

    7. 总结和推荐


    总体而言,FFSD系列双排IDC母头连接器凭借其优良的电气性能、坚固的结构和广泛的兼容性,在电子工程应用中表现出色。对于需要高可靠性的应用场景,我们强烈推荐选用本产品。用户可以根据具体的应用需求选择合适的型号和配置,确保系统的高效运行。
    以上是对FFSD系列双排IDC母头连接器技术手册的详细解析。希望这份指南能为工程师和技术人员提供有价值的参考。如果您有任何疑问或需要进一步的帮助,请随时联系制造商获取支持。

FFSD-17-D-06.00-01-N参数

参数
长*宽*高 152.4mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

FFSD-17-D-06.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-17-D-06.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-17-D-06.00-01-N FFSD-17-D-06.00-01-N数据手册

FFSD-17-D-06.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.746 ¥ 175.3037
10+ $ 18.0792 ¥ 152.7692
25+ $ 16.8588 ¥ 142.4569
50+ $ 15.5844 ¥ 131.6882
100+ $ 13.4085 ¥ 113.3018
250+ $ 11.8965 ¥ 100.5254
500+ $ 9.4815 ¥ 80.1187
1000+ $ 7.854 ¥ 66.3663
库存: 211
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 175.3
