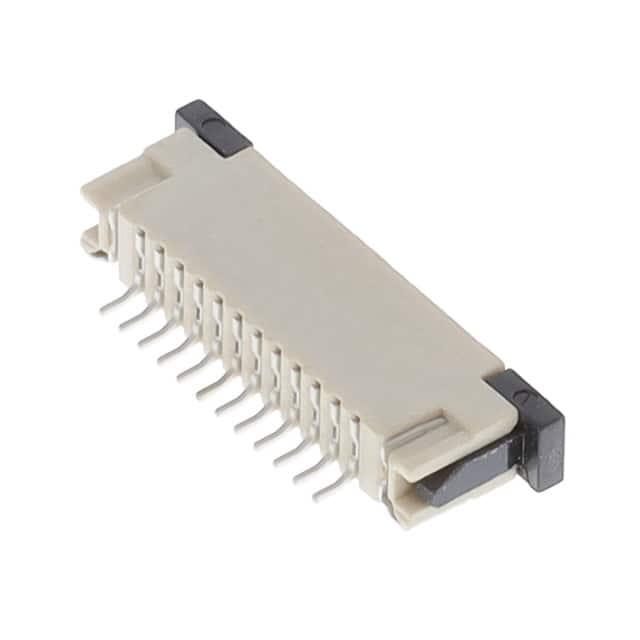

ZF1-12-02-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 1mm 12pin 自然色 3mm FFC 1.9A 锡 底部 贴片安装 19mm(长度)*6.8mm(高度)
供应商型号: 200-ZF11202TWT
供应商: Mouser
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF1-12-02-T-WT

ZF1-12-02-T-WT概述

    电子元器件技术手册
    本文将详细介绍一款名为ZF1-XX-XX-XX-WT-XX的电子元器件,它是一种零插入力(Zero Insertion Force, ZIF)1mm组装部件。此部件设计用于高精度要求的应用场合,旨在提供高效可靠的连接解决方案。

    1. 产品简介


    ZF1-XX-XX-XX-WT-XX是一款零插入力连接器,具有易于插拔的设计特点。这种类型的连接器适用于各种需要频繁插拔但又要求高可靠性的场合,如电信、计算机网络和消费电子产品。其核心功能是通过特殊的机械结构确保在插拔过程中不会对连接点造成物理损伤,从而延长产品使用寿命。

    2. 技术参数


    - 接触材料:磷青铜
    - 接触镀层:纯锡,哑光表面
    - 包装方式:管式、带式和卷盘式
    - 适用范围:适合于0.3937mm至5.4mm间距的应用
    - 尺寸规格:
    - 接触高度:0.159mm(公差:±0.03mm)
    - 接触宽度:0.039mm(公差:±0.003mm)
    - 引脚间距:0.03937mm(每增加一个位置增加0.03937mm)

    3. 产品特点和优势


    ZF1-XX-XX-XX-WT-XX的最大优势在于其零插入力的设计。这意味着用户可以轻松插拔而不需担心损坏连接器或接触点。此外,该连接器的磷青铜材质使得它具有优异的导电性和抗腐蚀性,非常适合恶劣环境下的长期使用。其纯锡哑光表面处理提高了连接的稳定性和可靠性。

    4. 应用案例和使用建议


    ZF1-XX-XX-XX-WT-XX连接器广泛应用于多种电子设备中,例如交换机、路由器、移动通信基站等。为了确保最佳性能,在安装过程中建议按照制造商提供的指导书进行操作,并注意保持清洁以防止污染物影响连接质量。

    5. 兼容性和支持


    该产品兼容市面上大部分通用的标准设备接口,能够方便地集成到现有系统中。SAMTEC公司提供了全面的技术支持和服务保障,包括但不限于详细的用户手册、安装指南和技术咨询等。

    6. 常见问题与解决方案


    - 问题1:如何正确插入连接器?
    - 解答:确保在插入前检查插槽和引脚是否干净无异物。轻轻按压直至听到“咔嚓”声表示已正确锁定。

    - 问题2:出现接触不良的情况怎么办?
    - 解答:首先检查所有连接部位是否紧密配合;其次确认是否有外部干扰因素(如电磁干扰)。如果仍存在问题,可能需要更换新的连接器部件。

    7. 总结和推荐


    总体而言,ZF1-XX-XX-XX-WT-XX凭借其独特的零插入力设计、高导电性和强兼容性,在众多同类产品中脱颖而出。对于那些追求高效、稳定连接解决方案的客户来说,这款连接器无疑是一个值得考虑的选择。如果您正在寻找高性能、易操作的连接解决方案,ZF1-XX-XX-XX-WT-XX将是您的理想之选。

ZF1-12-02-T-WT参数

参数
扁平柔性类型 FFC
连接器/触头类型 底部
针脚数 12pin
间距 1mm
外壳颜色 自然色
额定电流 1.9A
端接 焊盘
板上高度 3mm
触头镀层
长*宽*高 19mm(长度)*6.8mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
