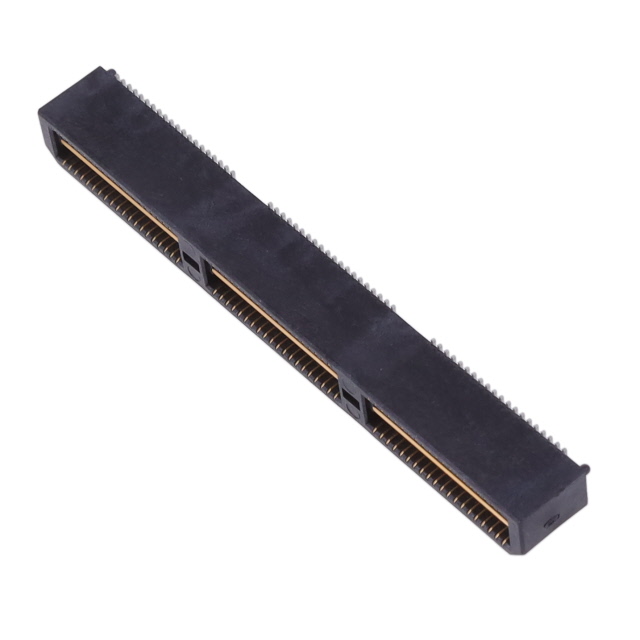

QTE-060-02-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 8mm 7.26mm 250nm 金 SMD,P=0.8mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 3665435
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-02-L-D-A-K-TR

QTE-060-02-L-D-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本文档详细介绍了一款高性能的电子元器件——QTE系列双排高密度终端组装件。这款产品主要用于电路连接和信号传输,适用于通信设备、工业自动化控制、医疗仪器等多个领域。通过其独特的设计和卓越的性能,它能有效提升系统的稳定性和可靠性。

    技术参数


    1. 尺寸规格:
    - 终端间距:多种选择(可选0.020英寸至0.100英寸)
    - 每行位置数:020, 040, 060, 080, 100
    - 总位置数:最多可达100个
    2. 材料与特性:
    - 绝缘体:LCP(聚酰亚胺)材料,具有UL94V-0阻燃等级,颜色为黑色。
    - 终端:磷青铜材料
    - 接地平面:磷青铜材料
    - 表面处理:提供多种选择,包括3µ”镀金、10µ”轻金、30µ”重金、50µ”电抛光选择性金以及3µ”闪镀金(镀锡铅尾部)
    3. 工作环境:
    - 工作温度范围:-40°C至+105°C
    - 最大湿度:95%RH
    - 插拔次数:100次以上
    - 终端最小保持力:8盎司
    - 接地平面最小保持力:1磅

    产品特点和优势


    1. 高度集成:QTE系列终端组装件采用双排高密度设计,可容纳多达100个位置,非常适合空间有限的应用场合。
    2. 材料优越:磷青铜材料和LCP绝缘体确保了优异的电气性能和物理强度。
    3. 表面处理多样化:根据具体应用需求,提供多种表面处理方式,提高接触可靠性和使用寿命。
    4. 多样的固定方式:包括对齐销、锁扣、导轨、螺丝固定等多种选项,便于安装和使用。
    5. 良好的兼容性:适合各类标准插槽,确保与现有系统无缝对接。

    应用案例和使用建议


    QTE系列终端组装件广泛应用于通信设备、工业自动化控制系统、医疗仪器等领域。在使用时,建议根据实际应用场景选择合适的引脚长度和安装方式。例如,在需要极高抗拉力和机械强度的应用场合,可以选择带有对齐销和锁扣的版本;而在空间有限或需要快速拆装的场合,则可以考虑采用导轨或螺丝固定的方案。

    兼容性和支持


    QTE系列终端组装件兼容市场上常见的各种电子设备和组件,方便集成到现有的系统中。同时,制造商Samtec公司提供了详尽的技术文档和支持服务,包括装配指导和常见问题解答,帮助用户高效、准确地使用该产品。

    常见问题与解决方案


    1. 问题:在高湿度环境下,产品易受潮导致接触不良。
    - 解决方案:建议在安装时使用适当的防潮措施,并确保设备周围环境湿度不超过95%RH。
    2. 问题:引脚发生弯曲或断裂。
    - 解决方案:安装过程中要小心操作,避免强力冲击或不当弯曲。如果引脚损坏严重,需更换新的终端组装件。
    3. 问题:接点电阻异常升高。
    - 解决方案:检查接点表面是否有氧化或污染物,清洁后再重新插拔几次以确保良好接触。

    总结和推荐


    QTE系列双排高密度终端组装件凭借其高集成度、卓越的电气特性和丰富的配置选项,成为市场上非常受欢迎的产品。它不仅适用于多种应用场景,还能够显著提升系统的整体性能。因此,强烈推荐电子设计工程师和采购人员在相关项目中选用这一产品。

QTE-060-02-L-D-A-K-TR参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 120pin
接合堆叠高度 8mm
触头镀层厚度 250nm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-060-02-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-060-02-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-060-02-L-D-A-K-TR QTE-060-02-L-D-A-K-TR数据手册

QTE-060-02-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 76.3543
10+ ¥ 71.264
25+ ¥ 69.9915
50+ ¥ 69.9915
100+ ¥ 69.9915
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 76.35
