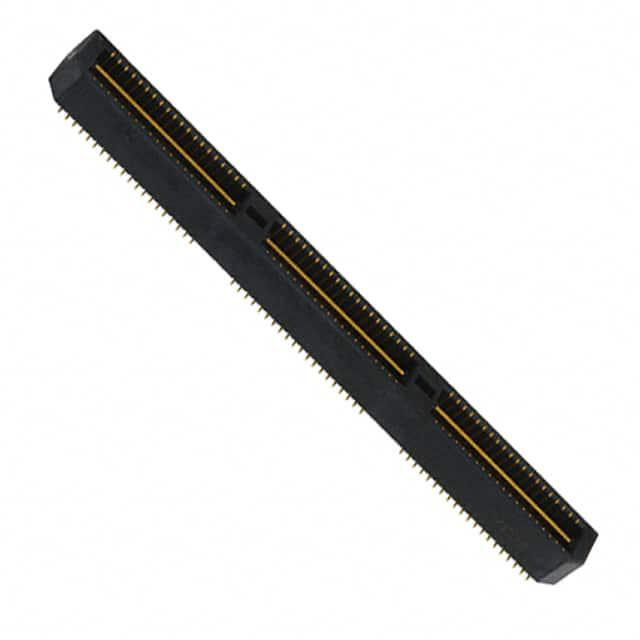

QTE-060-01-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距120p双排排针 线对板连接器, QTE系列, 直角, 表面
供应商型号: SR-QTE-060-01-L-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-01-L-D-A

QTE-060-01-L-D-A概述


    产品简介


    本文将介绍一款由Samtec公司生产的双排高密度终端组装件——QTE-XXX-XX-XXX-D-XXX-X-XX。该产品主要用于连接不同电路板或模块之间的信号传输。它的主要功能是提供高效可靠的电气连接,广泛应用于通讯设备、计算机系统、医疗仪器和工业自动化等领域。

    技术参数


    - 引脚数量:每行可选020、040、060、080、100(每行最大)。
    - 排列方式:双排(使用QTE-20-XX-D-XX & QTEH-20-XX-D-XX)。
    - 镀层选项:
    - 闪金:3微英寸(使用T-1SXX-XX-F, T-1G1-XX-F)。
    - 柔金:10微英寸(使用T-1SXX-XX-L, T-1G1-XX-L)。
    - 重金:30微英寸(使用T-1SXX-XX-H, T-1G1-XX-G)。
    - 精抛选择性金:50微英寸(使用T-1SXX-XX-C, T-1G1-XX-L)。
    - 重选择性金:30微英寸(使用T-1SXX-XX-STL, T-1G1-XX-STL)。
    - 闪选择性金:3微英寸(使用T-1SXX-XX-FTL, T-1G1-XX-FTL)。
    - 引脚样式:多种样式可选,包括0.1680、0.2861、0.4042、0.6010、0.7190、0.8370、0.9540、1.1510、0.5220、0.5606英寸。
    - 引脚长度:多种长度可选,详见规格表。
    - 包装方式:托盘包装、带卷与料带(TAPE & REEL)包装,可选。
    - 材料:
    - 绝缘体:LCP,UL94V-0;颜色:黑色。
    - 端子:磷青铜。
    - 接地平面:磷青铜。
    - 其他选项:支持多种安装选项,如对齐销、锁扣、导轨、固定螺钉、摩擦锁、保锁定、卡扣等。

    产品特点和优势


    1. 高效可靠的连接:高密度设计提供了密集且可靠的电气连接。
    2. 多样的配置选项:丰富的配置选项满足不同应用场景的需求。
    3. 卓越的电气性能:优良的电气特性确保信号传输的稳定性和可靠性。
    4. 广泛的兼容性:可与多种电路板和设备无缝对接,具有较高的灵活性。
    5. 严格的制造标准:所有生产过程均严格遵循高标准,确保产品质量。

    应用案例和使用建议


    该产品广泛应用于各种电子设备中,例如通讯基站、服务器、医疗设备和汽车控制系统等。对于需要高密度连接的应用,QTE-XXX-XX-XXX-D-XXX-X-XX是一个理想的选择。
    使用建议:
    - 在实际安装时,需要根据具体应用场景选择合适的引脚长度和样式,以确保最佳的机械和电气稳定性。
    - 使用前建议进行详细的测试,确保其在特定环境下的可靠性和耐久性。

    兼容性和支持


    QTE-XXX-XX-XXX-D-XXX-X-XX可以与其他多种电子元器件和设备兼容,具有广泛的适用性。此外,制造商提供了详尽的技术文档和支持服务,确保用户在使用过程中能够得到充分的支持。

    常见问题与解决方案


    - 问题1:如何正确安装QTE-XXX-XX-XXX-D-XXX-X-XX?
    - 解决方案:详细阅读技术手册,按照指示进行正确的安装步骤。

    - 问题2:端子接触不良怎么办?
    - 解决方案:检查连接器的安装位置和引脚长度是否合适,必要时更换合适的引脚样式或进行调整。

    总结和推荐


    综上所述,QTE-XXX-XX-XXX-D-XXX-X-XX是一款高性能、多功能的高密度终端组装件,适用于各种复杂和高要求的应用场景。其广泛的兼容性、稳定的电气性能和良好的制造质量使其在市场上具有很高的竞争力。强烈推荐给需要高效、可靠连接解决方案的专业用户和企业。

QTE-060-01-L-D-A参数

参数
排数 2
触头镀层
板上高度 4.27mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
