TSW-105-05-S-D

厂牌: SAMTEC
产品描述: 2.54mm间距10p双排排针, TSW系列
供应商型号: 200-TSW10505SD
供应商: Mouser
标准整包数: 1

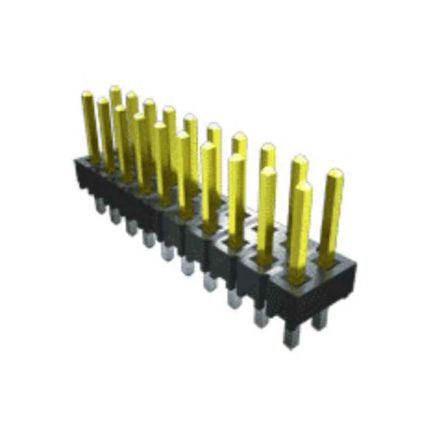

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-105-05-S-D

TSW-105-05-S-D概述


    产品简介


    产品名称: TSW-XXX-XX-XXX-X-XX-XXX 系列连接器
    产品类型: 连接器
    主要功能:
    TSW-XXX-XX-XXX-X-XX-XXX系列连接器是一种高精度、高性能的方形端子连接器,主要用于电子设备中的信号传输。该系列产品通过采用独特的终端设计和多样化的镀层选项,确保在各种复杂的应用环境中提供可靠的电气连接。
    应用领域:
    适用于通信设备、工业自动化系统、医疗设备及汽车电子等多个领域。

    技术参数


    | 参数 | 规格 |

    | 终端间距 | 0.100英寸(2.54mm)或0.200英寸(5.08mm) |
    | 最小终端推力 | 3磅 |
    | 最大高度变化 | 0.005英寸(0.13mm) |
    | 镀层选项 | 金(10μ英寸接触区,3μ英寸尾部)、锡铅(90/10 ±5%)、闪金色(3μ英寸接触区,锡合金尾部)等 |
    | 弯曲半径 | 终端按要求弯曲 |
    | 材料 | 身体:杜邦PBT,UL 94 VO等级 |
    终端:磷青铜 |

    产品特点和优势


    独特功能:
    - 多样化的镀层选项:可以根据不同应用需求选择合适的镀层材料。
    - 高精度设计:确保在高密度应用场景中的可靠性。
    - 强大的环境适应性:具备良好的防潮和抗腐蚀性能。
    优势:
    - 提供多种组装选项:便于根据具体需求定制。
    - 灵活的应用范围:适用于多个行业,包括但不限于通信、工业自动化和汽车电子。

    应用案例和使用建议


    应用案例:
    TSW-XXX-XX-XXX系列连接器已成功应用于医疗成像设备中,确保数据传输的准确性和稳定性。在工业自动化系统中,这些连接器用于复杂控制系统的信号传输,保证了系统运行的稳定性和可靠性。
    使用建议:
    - 在安装过程中,确保所有终端都按照指定的弯曲半径进行处理,以避免损坏。
    - 对于镀层选项的选择,建议根据具体的使用环境和应用需求进行选择。

    兼容性和支持


    兼容性:
    - TSW-XXX-XX-XXX系列连接器支持多种终端间距和行数配置,可以与其他标准接口设备无缝对接。
    - 可以与特定规格的连接器一起使用,具体兼容性可参考技术手册中的表格。
    支持和维护:
    - 提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用产品。
    - 客户服务热线随时解答用户疑问,提供技术支持。

    常见问题与解决方案


    常见问题及解决方案:
    1. 终端推力不足:
    - 问题: 用户反映终端推力不达标。
    - 解决方案: 检查是否正确选择了终端型号,并确认安装过程中的操作步骤是否规范。
    2. 连接器外观损坏:
    - 问题: 连接器在运输或安装过程中出现划痕。
    - 解决方案: 在运输和安装过程中采取适当的保护措施,确保产品安全。

    总结和推荐


    综合评估:
    TSW-XXX-XX-XXX系列连接器凭借其卓越的性能、多样化的设计和可靠的支持服务,在多个关键应用领域展现了强大的竞争力。其独特的镀层选项和灵活的安装方式使其成为用户在设计复杂系统时的理想选择。
    推荐使用:
    基于上述各项参数和特性,强烈推荐TSW-XXX-XX-XXX系列连接器用于需要高精度、高可靠性的应用场景,特别是对于医疗设备、工业自动化系统和高端通信设备等。

TSW-105-05-S-D参数

参数
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
排数 2
防护等级 -
颜色 黑色
针脚数 10pin
间距-配接 2.54mm
额定电流 6.3A
类型 Header,Push-Pull
长*宽*高 12.7mm*5.08mm*5.08mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-105-05-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-105-05-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-105-05-S-D TSW-105-05-S-D数据手册

TSW-105-05-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6215 ¥ 13.6044
50+ $ 1.353 ¥ 11.3517
100+ $ 1.1556 ¥ 9.6955
500+ $ 1.0044 ¥ 8.4269
1000+ $ 0.8316 ¥ 6.9771
2000+ $ 0.672 ¥ 5.6381
5000+ $ 0.5565 ¥ 4.669
10000+ $ 0.462 ¥ 3.8762
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.6
