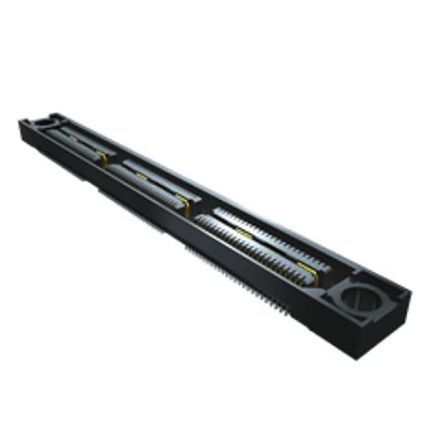

QSS-050-01-L-D-A-K-TR

厂牌: SAMTEC
产品描述: 0.64mm间距100p双排排母 插座, QSH系列, 直角, 表面
供应商型号: SR-QSS-050-01-L-D-A-K-TR
供应商: 海外现货
标准整包数: 475
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSS-050-01-L-D-A-K-TR

QSS-050-01-L-D-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本产品为一款由Samtec公司设计并制造的QSS-25-01-D-XX双排高密度插座组装件。该产品主要用于高密度连接器领域,适用于广泛的电子产品应用,如电信、计算机、工业自动化及消费电子等领域。其独特的机械结构使其具备出色的连接稳定性和电气性能,广泛应用于各种需要高可靠性连接的场合。

    技术参数


    - 位置数: 可选-025、-050、-075、-100、-125等不同规格;
    - 银行数: 多种选项,详见下表;
    - 行规格: 支持-A(对齐针)、-LC(锁定夹)、-GP(导向柱)和-LS2(锁定螺钉)选项;
    - 包装方式: 可选择标准托盘(BLANK)、带卷包装(-TR)和全卷包装(-FR),详见下表;
    - 材料: 绝缘材料采用LCP(UL94V-0),颜色为黑色;接触部分采用磷青铜;
    - 镀层选项: 可选-01、-F、-L、-H、-C、-STL和-FTL等镀层类型;
    - 锁紧选项: -LC和-LS2等锁紧方式,详细请见图2和图5。
    | 参数 | 规格 |

    | 插座组装件尺寸 | 0.635mm双排 |
    | 插座安装尺寸 | A: 24个位置,间距为0.025英寸,0.635mm(可定制) |
    | 锁定方式 | -LC:锁定夹(注意12),-LS2:锁定螺钉(注意13) |
    | 包装方式 | BLANK:标准托盘,-TR:带卷包装,-FR:全卷包装,仅适用于最多75个位置或最多50个位置的托盘包装 |

    产品特点和优势


    1. 高密度连接: 支持多种间距选择,满足高密度应用需求;
    2. 多样化选择: 提供多种镀层选项以适应不同的电气和机械要求;
    3. 稳定性高: 锁定机制提供额外的安全性,确保长期稳定连接;
    4. 适用性强: 广泛适用于电信、计算机、工业自动化等各个领域;
    5. 可靠性强: 高精度的制造工艺和优质材料保证长期使用不损坏。

    应用案例和使用建议


    根据手册中的描述,该产品广泛用于各种高密度连接需求的应用场景。例如,在工业自动化系统中,该插座可以连接传感器和控制模块,提供稳定的信号传输通道。对于用户而言,建议在应用过程中,按照制造商提供的装配指南进行安装,同时考虑到锁定机制可能增加的插入力,手动放置是一个更好的选择。另外,在进行高密度连接时,需注意避免过度弯曲和损坏插头。

    兼容性和支持


    该产品与一系列标准的锁定装置和指导部件兼容,确保了与现有系统的无缝集成。Samtec公司提供了详细的使用说明和技术支持,用户可以随时联系技术支持团队获得帮助。此外,制造商还提供了相关的认证和包装标准,以确保产品质量和一致性。

    常见问题与解决方案


    1. 问题: 在使用锁定螺钉时,插入力过大。
    - 解决方案: 请参阅使用手动放置方法或参考Samtec提供的装配指南进行调整。
    2. 问题: 插座安装后接触不良。
    - 解决方案: 检查是否有正确的接地和接触压力,如果需要,重新定位安装位置。
    3. 问题: 镀层脱落或损坏。
    - 解决方案: 请参考特定的镀层选项,确保选择适合您应用的镀层类型。

    总结和推荐


    总体而言,QSS-25-01-D-XX双排高密度插座组装件凭借其高密度、多功能性和可靠性,成为了市场上广受欢迎的产品之一。其多样化的选择和广泛的应用领域使其成为众多应用的理想选择。因此,我们强烈推荐这一产品,特别是针对需要高密度连接和稳定性的应用场合。

QSS-050-01-L-D-A-K-TR参数

参数
板上高度 3.63mm
针脚数 100pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Center Strip Contacts,Socket
间距 640μm
排数 2
触头镀层
长*宽*高 41.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
