EHF-108-01-L-D-RA

厂牌: SAMTEC
产品描述: Header,Latch Lock/Eject Hooks 1.27mm 2 16pin 1.75A 250nm 金 黑色 通孔安装
供应商型号: SR-EHF-108-01-L-D-RA
供应商: 海外现货
标准整包数: 1

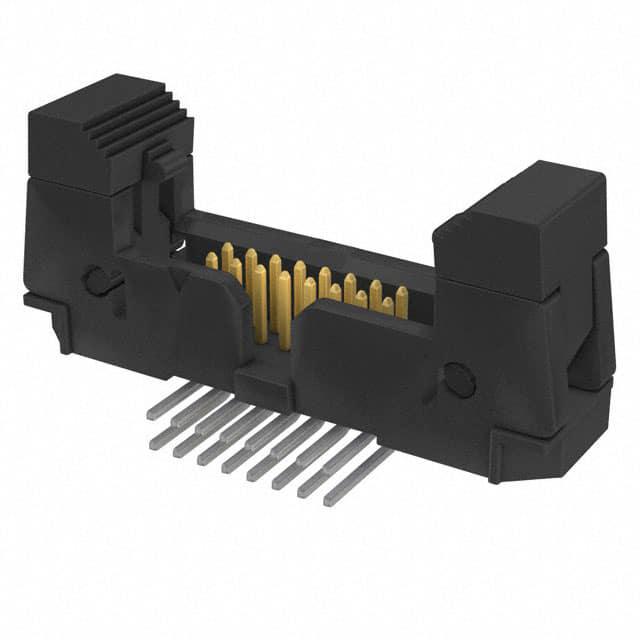

SAMTEC 矩形连接器 - 针座 - 公插针 EHF-108-01-L-D-RA

EHF-108-01-L-D-RA概述

    EHF/SHF/ESHF 系列电子元器件产品概述

    产品简介


    EHF(Enhanced High Density Flex)、SHF(Surface Mount High Density Flex)和 ESHF(Surface Mount High Density Flex with Strain Relief)系列电子元器件是专为高密度柔性连接器设计的产品。这些电子元器件主要用于计算机、通信设备、工业自动化设备以及其他需要高度可靠连接的应用场合。它们通过提供坚固、可靠的电连接,满足了对信号完整性、机械强度及环境适应性的高标准要求。

    技术参数


    - 绝缘材料:黑色液晶聚合物(LCP)
    - 端子材料:磷青铜
    - 镀层选项:
    - Au over 50 µ" (1.27 µm) Ni
    - Sn
    - 工作温度范围:-55°C 至 +125°C
    - 可焊性:铅自由焊料可焊性
    - SMT 引脚共面性:最大 0.10 mm (0.004")
    - 电引脚尺寸:1.27 mm (.050")
    - 不同系列适用连接器:
    - SHF/ESHF:适用于 FFSD, FFTP
    - EHF:适用于 FFSD, FFTP(不适用于带应变缓解的 FFSD)

    产品特点和优势


    EHF/SHF/ESHF 系列电子元器件的特点和优势如下:
    - 高密度设计:支持多种引脚配置,适合高密度连接需求。
    - 多种安装方式:提供表面贴装和通孔安装等多种安装选项,便于不同应用场景下的安装。
    - 环境适应性强:工作温度范围宽,可应用于各种恶劣环境。
    - 可靠性高:采用高质量材料和精密制造工艺,确保长期稳定运行。
    - 防错设计:部分型号具备锁定功能,避免插拔错误导致的故障。
    - 高信号完整性:低损耗材料和精心设计的结构保证信号传输的质量。

    应用案例和使用建议


    这些电子元器件在各种应用场景中均表现出色,例如:
    - 计算机:用于主板和扩展卡之间的连接。
    - 通信设备:适用于路由器、交换机等设备内部的板间连接。
    - 工业自动化:应用于复杂的自动化控制系统中,确保稳定可靠的信号传输。
    使用建议:
    - 在选择合适的型号时,应根据具体应用场景的需求选择合适的引脚数和镀层类型。
    - 针对高振动或高温环境的应用,建议选择具有锁定功能的型号以提高可靠性。
    - 安装过程中注意遵循制造商提供的指南,以确保最佳的电气性能和机械稳定性。

    兼容性和支持


    - 这些电子元器件与其他标准连接器(如 FFSD 和 FFTP)兼容。
    - 厂商提供详尽的技术文档和客户支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:连接不稳定或信号传输质量不佳。
    - 解决方案:检查引脚共面性,确认焊接质量,必要时重新焊接。
    - 问题:接头无法正确锁定。
    - 解决方案:确认接头是否有损坏,若无则检查是否按正确步骤操作。


    总结和推荐


    EHF/SHF/ESHF 系列电子元器件凭借其出色的高密度设计、优良的环境适应性以及可靠的设计赢得了广泛的市场认可。在各种高要求应用场景中,这些电子元器件提供了稳定、可靠的连接解决方案。因此,对于需要高密度、高性能连接器的项目,我们强烈推荐使用这一系列的产品。

EHF-108-01-L-D-RA参数

参数
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
间距-配接 1.27mm
排数 2
防护等级 -
针脚数 16pin
额定电流 1.75A
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 管装

EHF-108-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHF-108-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC EHF-108-01-L-D-RA EHF-108-01-L-D-RA数据手册

EHF-108-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 5.1375 ¥ 43.8229
100+ $ 4.625 ¥ 39.4513
500+ $ 4.0625 ¥ 34.6531
1000+ $ 3.55 ¥ 30.2815
2500+ $ 2.7375 ¥ 23.3509
库存: 308
起订量: 60 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2191.14
