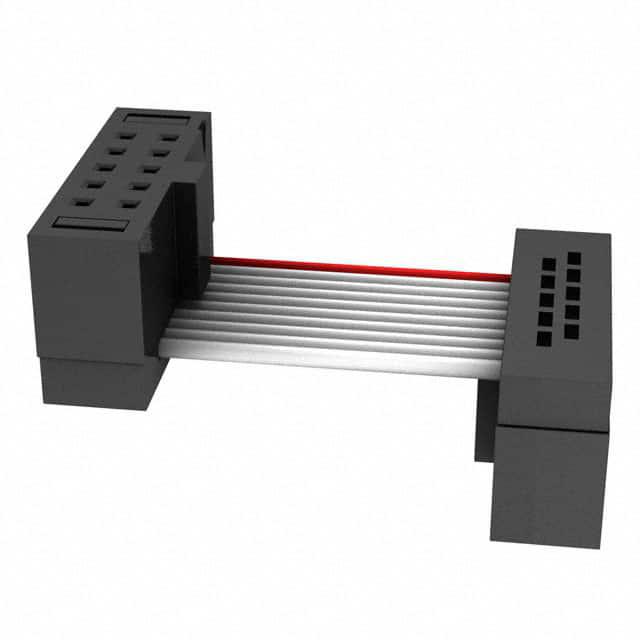

FFSD-05-D-04.50-01-N-R

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Cable Assembly 0.114m 30AWG 1.27mm 10 to 10 POS IDC Connector to IDC Connector F-F TIGER EYE™ Bulk
供应商型号: 200-FFSD05D045001NR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形线缆 FFSD-05-D-04.50-01-N-R

FFSD-05-D-04.50-01-N-R概述

    FFSD系列电子元器件技术手册解析

    1. 产品简介


    产品类型:
    FFSD系列为一种双排单列扁平电缆连接器(Double Row Female IDC Assemblies),适用于各种电子设备和系统之间的互连。它们广泛应用于电信、计算机网络、工业自动化、医疗设备等多个领域。
    主要功能:
    - 支持多种配置选项,以满足不同应用需求。
    - 具备标准的极化和反向极化标识,便于安装和识别。
    - 高度灵活的设计允许多种组装方式,包括直链式、并联式等。
    应用领域:
    - 工业控制系统
    - 医疗设备
    - 数据通信系统
    - 消费电子产品

    2. 技术参数


    | 参数 | 值 |

    | 绝缘材料 | PBT UL94V-0,黑色 |
    | 接触材料 | 黄铜(BeCu) |
    | 导线规格 | 30 AWG,7/38,镀锡,多股绞合|
    | 镀层 | 0.000010英寸金过0.000050英寸镍表面镀层,剩余部分0.000200英寸镀锡过0.000050英寸镍 |
    | 装配长度 | 最小1.00英寸(-D“XX”选项为最小4.00英寸) |
    | 连接位置数 | -02至-25个 |
    | 极化选项 | 标准极化(-N) |
    | 反向极化标识 | 无特定选项(-RN1、-RN2) |
    | 链接方式 | 直链式、并联式(-D“XX”) |
    | 应力释放(可选) | 适用于位置2到15,仅限双端头 |

    3. 产品特点和优势


    独特功能:
    - 多种配置选项:可实现直链式和并联式组装,灵活性高。
    - 强制导向设计:确保正确安装,防止错误连接。
    - 金属屏蔽:增强信号传输稳定性,减少干扰。
    - 宽广的工作温度范围:适应不同环境条件。
    市场竞争力:
    - 出色的机械强度和抗干扰能力使其在众多应用场景中脱颖而出。
    - 简化安装过程,节省时间和成本。

    4. 应用案例和使用建议


    实际应用案例:
    - 在工业控制系统中作为传感器和控制器之间的连接。
    - 在医疗设备中用于数据传输和信号交换。
    - 在数据通信系统中构建高速网络连接。
    使用建议:
    - 在使用过程中,确保按照指定的装配长度切割电缆。
    - 尽量避免导体超过电缆绝缘层,遵循工艺指示器。
    - 对于应力释放选项,确保装配在指定的位置范围内。

    5. 兼容性和支持


    兼容性:
    - 本产品与其他标准电子元件具有良好的兼容性,可用于多种设备。
    支持服务:
    - SAMTEC公司提供全面的技术支持和售后服务,涵盖产品的制造、测试和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导体延伸超过绝缘层 | 按照工艺指示器切割电缆 |
    | 配置错误导致信号问题 | 确认正确的装配长度和位置 |
    | 连接松动 | 检查并确认所有接触点的正确性 |

    7. 总结和推荐


    综合评估:
    FFSD系列电子元器件凭借其灵活的配置选项、出色的机械强度和卓越的信号传输性能,在多个应用领域表现出色。它不仅能满足复杂系统的互连需求,还能够显著提高系统的稳定性和可靠性。
    推荐使用:
    我们强烈推荐在需要高性能连接解决方案的应用中使用FFSD系列电子元器件。无论是对于工业控制、医疗设备还是数据通信系统,这些产品都是可靠的选择。

FFSD-05-D-04.50-01-N-R参数

参数
长*宽*高 114.3mm(长度)
零件状态 在售
包装方式 散装
