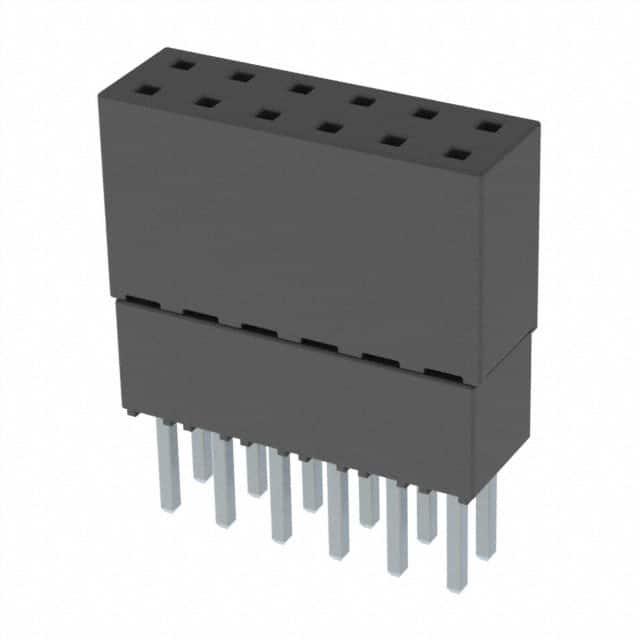

ESQ-106-23-S-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 12pin 5.7A 760nm 金 黑色 通孔安装 15.5mm(长度)*4.95mm(高度)
供应商型号: N-ESQ-106-23-S-D
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-106-23-S-D

ESQ-106-23-S-D概述


    产品简介


    本技术手册介绍的是Samtec公司的ESQ和ESW系列电子连接器。这些连接器广泛应用于计算机、通信设备、工业自动化等领域,提供了稳定可靠的连接解决方案。ESQ系列为方形尾结构,具有低插入力和标准插入力两种版本;而ESW系列则为焊接尾结构,适用于需要固定安装的应用场合。

    技术参数


    | 参数 | 描述 |

    | 针数(针/行) | 1至36针 |
    | 插入力 | 标准:12克至13克,低:37克至38克 |
    | 工作温度范围 | -55°C 至 +125°C(金接触),-55°C 至 +105°C(锡接触) |
    | 电压等级 | 550VAC(与TSW或ESQ连接时) |
    | 电流等级 | 5.2A(ESW/TSW,2针通电),5.7A(ESQ/TSW,2针通电) |
    | 插入深度 | 3.68mm至6.35mm |
    | 正常力 | 标准:125克(4.4N) |
    | 最大循环次数 | 100次(10微英寸(0.25微米)金) |
    | RoHS符合性 | 是 |
    | 焊接方式 | 仅适用于波峰焊 |

    产品特点和优势


    - 高可靠性:通过多项认证,确保在极端环境下稳定工作。
    - 多种选择:提供不同规格和配置,以满足各种应用需求。
    - 低插入力:降低操作难度,提高插拔效率。
    - 广泛兼容性:可与多种标准连接器配套使用,易于集成到现有系统中。

    应用案例和使用建议


    这些连接器常用于PC/104™连接器应用,例如在工业控制、航空航天和计算机网络设备中。在使用过程中,建议选择合适的连接器规格,以保证最佳的性能和可靠性。特别是在进行高温环境下的应用时,注意选择合适的材料和规格以防止过热损坏。

    兼容性和支持


    ESQ和ESW系列连接器与TSW、EW、DW等多种型号兼容。Samtec公司提供全面的技术支持和售后服务,确保用户能够快速解决使用过程中的任何问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确保连接器对齐并使用适当的插入力 |
    | 接触不良 | 检查接触点是否有污垢或损伤,并重新清洁或更换 |
    | 温度异常 | 使用合适的工作温度范围内的材料,避免过热或低温导致损坏 |

    总结和推荐


    ESQ和ESW系列连接器凭借其高可靠性和广泛的适用性,在电子元器件行业中表现出色。无论是对于工业控制还是通信设备,都能提供高效的连接解决方案。强烈推荐在要求高可靠性的应用场景中使用。如果您有任何疑问或需要进一步的技术支持,请联系Samtec官方客服。

ESQ-106-23-S-D参数

参数
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
防护等级 -
排数 2
类型 Elevated Socket,Push-Pull
针脚数 12pin
间距-配接 2.54mm
颜色 黑色
额定电流 5.7A
长*宽*高 15.5mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ESQ-106-23-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-106-23-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-106-23-S-D ESQ-106-23-S-D数据手册

ESQ-106-23-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
