FFSD-25-D-04.00-01-N-SR

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Cable Assembly 0.101m 30AWG 1.27mm 50 to 50 POS IDC Connector to IDC Connector F-F TIGER EYE™ Bulk
供应商型号: UA-FFSD-25-D-04.00-01-N-SR
供应商: 海外现货
标准整包数: 1

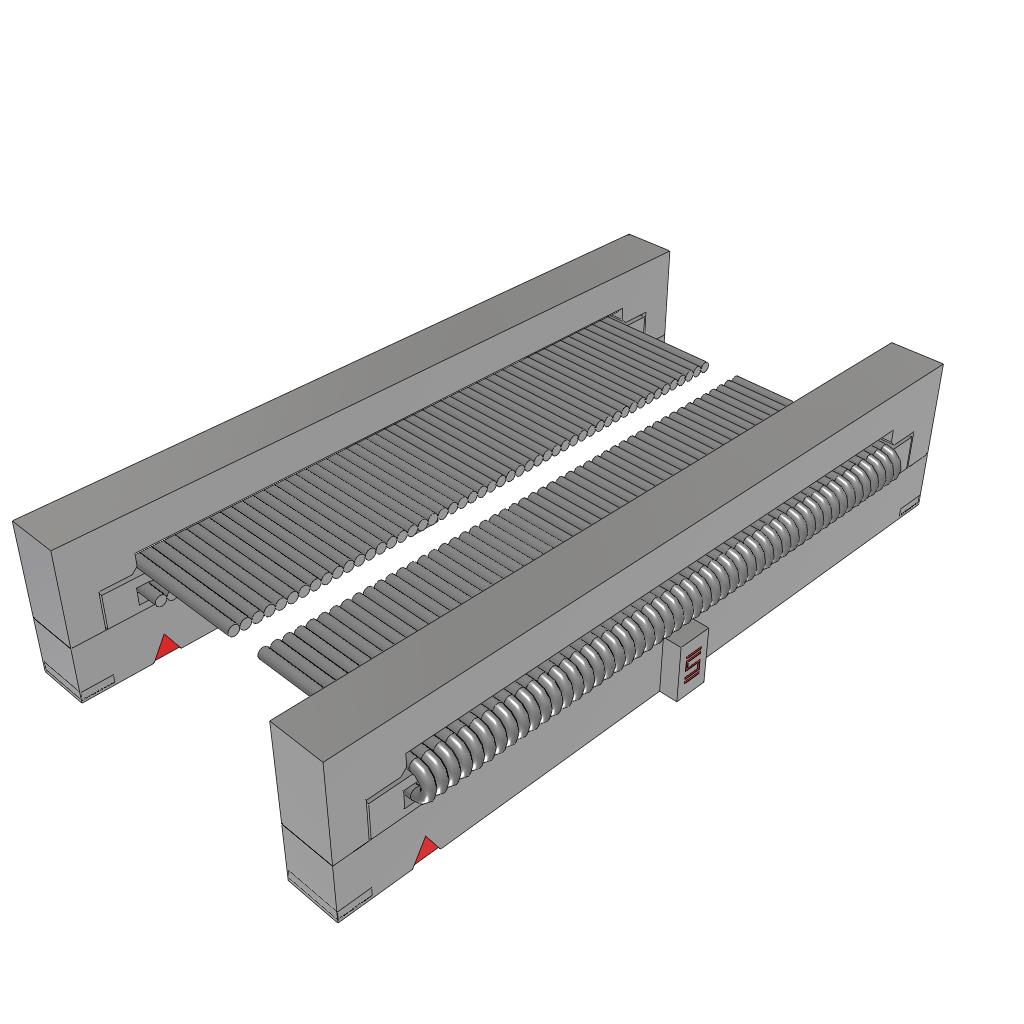

SAMTEC 矩形线缆 FFSD-25-D-04.00-01-N-SR

FFSD-25-D-04.00-01-N-SR概述

    FFSD-XX-X-XX.XX-01-X-X-XXX 技术手册解析

    1. 产品简介


    产品类型:
    本手册涉及的产品是FFSD-XX-X-XX.XX-01-X-X-XXX系列的双排母端子IDC(Insulation Displacement Contact)组装件。该组装件用于电线与连接器之间的可靠连接。
    主要功能:
    - 实现电线的快速绝缘位移连接。
    - 支持不同的极化选项、链式连接选项及逆向排列选项。
    - 采用镀金工艺以提高导电性和耐腐蚀性。

    应用领域:
    广泛应用于电子制造行业,包括消费电子产品、工业控制、医疗设备及通信系统等领域的电路板间连接。

    2. 技术参数


    | 参数 | 描述 |

    | 连接长度 | 至少1英寸,特殊选项要求4英寸以上。 |
    | 额外尺寸 | 极化标志位置和链式连接间隔需符合特定要求。 |
    | 接触材料 | BeCu(铍铜)。 |
    | 线缆规格 | 30 AWG,7/38,带灰色PVC绝缘层。 |
    | 镀层 | 接触区为10微英寸镀金,其他区域为200微英寸镀锡。 |
    | 负载能力 | 最大承受5磅直线拉力。 |
    | 测试 | 所有组装件需进行100%短路和开路测试,以及630V耐压测试。 |

    3. 产品特点和优势


    - 可靠性高: 通过绝缘位移技术确保连接稳固,且镀金处理延长使用寿命。
    - 灵活多变: 多种极化选项、链式连接方式及逆向排列选项满足多样化需求。
    - 易于集成: 设计适用于多种线缆和连接器,便于安装与维护。
    - 安全耐用: 高品质材料和严格的质量控制保证其在恶劣环境下仍能保持稳定性能。

    4. 应用案例和使用建议


    案例分析:
    - 在工业自动化控制系统中,FFSD-XX-X-XX.XX-01-X-X-XXX作为关键部件,负责将多个传感器信号高效传输至主控单元。
    - 医疗设备中,其出色的电气特性和紧凑设计使得产品能在狭小空间内提供可靠的信号传递。
    使用建议:
    - 当进行切割操作时,应确保导体不超出电缆绝缘层边缘,且遵循手册中详细的操作规范。
    - 针对链式连接的组装件,在进行链式连接时应特别注意逆向排列选项的正确应用,以避免不必要的电气问题。
    - 安装时应考虑适当的空间预留,特别是在采用逆向排列选项的情况下,需要额外的空间来容纳可能的额外组件。

    5. 兼容性和支持


    - 兼容性: 该系列产品兼容标准线缆和连接器,可以灵活搭配不同规格的产品以满足不同的应用需求。
    - 技术支持: Samtec公司提供详尽的技术文档、培训和支持服务,以确保客户能够顺利实施和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不良 | 确保线缆正确插入,接触区无氧化。 |
    | 导体过长 | 按照手册中的规范裁剪导体,确保不超过电缆绝缘层边缘。 |
    | 极化错误 | 严格按照手册指示选择合适的极化选项,并正确连接。 |

    7. 总结和推荐


    综上所述,FFSD-XX-X-XX.XX-01-X-X-XXX是一款集可靠性、灵活性和易用性于一身的电子元器件。它在多个应用领域中表现出色,尤其适合需要紧凑、高效和可靠连接的应用场合。鉴于其卓越的性能和全面的支持体系,我们强烈推荐在相关项目中采用此产品。然而,在实际使用过程中需要注意遵循手册中的具体指导,以确保最佳效果。

FFSD-25-D-04.00-01-N-SR参数

参数
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 散装

FFSD-25-D-04.00-01-N-SR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-25-D-04.00-01-N-SR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-25-D-04.00-01-N-SR FFSD-25-D-04.00-01-N-SR数据手册

FFSD-25-D-04.00-01-N-SR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.5866 ¥ 256.3153
100+ $ 21.7452 ¥ 182.2245
250+ $ 19.3347 ¥ 162.025
500+ $ 15.4897 ¥ 129.8033
1000+ $ 12.9402 ¥ 108.4389
库存: 0
起订量: 5 增量: 1
