FFSD-10-01-N

产品分类: 扁平带状线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 20 路, 美国线规 30 awg
供应商型号: SR-FFSD-10-01-N
供应商: 海外现货
标准整包数: 1

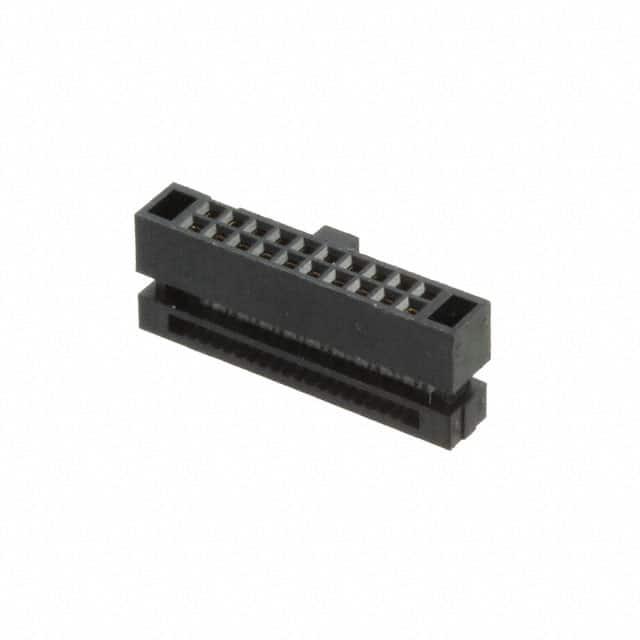

SAMTEC 扁平带状线缆 FFSD-10-01-N

FFSD-10-01-N概述


    产品简介


    产品名称:FFSD-XX-X-XX.XX-01-X-X-XXX 双排女式IDC连接器
    产品类型:双排女式IDC(绝缘位移连接)连接器,设计用于高效、可靠的信号传输。
    主要功能:FFSD系列连接器专为高速数据传输而设计,能够在狭小空间内实现高密度布线,特别适用于汽车、工业自动化及消费电子等领域。连接器采用独特的结构设计,可以轻松安装于各类标准电缆上,并提供出色的机械稳定性和电气性能。
    应用领域:广泛应用于通信设备、计算机外围设备、网络基础设施、传感器系统、汽车电子以及任何需要高效连接和可靠信号传输的场合。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 单个连接器尺寸为0.50英寸×0.50英寸(含接合部分) |
    | 位置数 | 从-02到-25(每行位置数可定制) |
    | 导线样式 | 单端、双端、以及多种特殊样式(如反向布线、中间倒置等) |
    | 组装长度 | 至少1.00英寸(25.4毫米),特殊款式如菊链式连接器需至少4.00英寸(101.6毫米) |
    | 极化标志 | 默认配置,可根据需求添加极化标记选项 |
    | 防误插装置 | 带有防逆向连接的缺口标记,确保正确连接 |
    | 密封材料 | 使用黑色PBT UL94V-0级阻燃绝缘体 |
    | 接触材质 | 使用铍铜作为接触材料,表面镀镍金,镀层厚度分别为0.000010英寸(金)和0.000050英寸(镍) |
    | 端子材质 | 磷青铜 |
    | 电线规格 | 30AWG,7/38绞合锡箔线 |
    | 电镀选择 | 标准镀层为10微英寸(µ")金镀层覆盖50微英寸(µ")镍镀层 |
    | 最小安装长度 | 12.5英寸以内:+/-0.125英寸;其余长度:+/-1% |
    | 电气测试 | 100%短路和开路检测 |
    | 高压测试 | 630V下进行100%高压测试 |

    产品特点和优势


    - 高效稳定:FFSD系列连接器以其独特的接触设计提供了出色的电气性能,能够满足高速数据传输的要求。
    - 灵活多变:多样化的连接器配置使其能适应不同的安装需求,包括不同导线样式、组装长度以及特殊功能如反向布线和菊花链式连接。
    - 坚固耐用:采用了高强度的PBT绝缘材料和耐腐蚀的金属接触件,确保了连接器在各种环境下的长期稳定性和可靠性。
    - 易于安装:通过简单可靠的安装方式,大大降低了安装难度和时间成本。

    应用案例和使用建议


    应用案例
    FFSD系列连接器广泛应用于多种场合,例如汽车的电子控制单元(ECU)与传感器之间的连接,家用电器内部布线,以及计算机网络中的布线需求。在这些应用中,该连接器凭借其优异的电气性能和稳定的物理特性,保证了系统的正常运行和高效通信。
    使用建议
    - 在连接多个连接器时,应考虑电缆走向和安装空间,优先选用带有导线样式选择的型号,以确保最佳的电气和机械性能。
    - 对于特定的应用环境,如高温或腐蚀性环境,应选择合适的镀层和密封材料以增加耐久性。
    - 安装过程中务必严格按照规范操作,尤其是当涉及到电缆裁剪和连接时,应确保导线不超出绝缘体,避免因接触不良导致的电气故障。

    兼容性和支持


    FFSD系列连接器设计与广泛的标准电缆兼容,且可通过不同选项配置以适应不同的应用要求。对于购买者来说,Samtec公司提供了全面的技术支持和服务,包括安装指导、售后维修以及定制化设计服务,确保用户能够获得满意的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常连接 | 检查是否有误插现象;确认接线方向正确无误;重新安装一次。 |
    | 电气测试结果异常 | 检查接触点是否有氧化或脏污情况;确保连接器完全插入并锁紧。 |
    | 连接器固定不稳 | 检查固定螺丝是否拧紧;确保安装孔位无变形;使用合适的固定夹具。 |
    | 电气性能下降 | 检查电缆质量;确保电缆与连接器匹配,适当调整电缆长度。 |
    | 寿命短 | 检查工作环境是否存在影响寿命的因素;更换为耐环境性更好的型号。 |

    总结和推荐


    综上所述,FFSD系列连接器凭借其高效的电气性能、多样化的配置选项以及可靠的操作稳定性,在众多应用场合中表现出了卓越的性能和市场竞争力。推荐所有对连接器质量和可靠性有较高要求的用户选择FFSD系列连接器,相信它会成为您项目中的理想选择。同时,建议用户在采购前仔细评估自己的具体需求,并利用Samtec公司的专业咨询和支持服务来确保选购到最适合的产品。

FFSD-10-01-N参数

参数
长*宽*高 5.08mm(宽度)*5.08mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

FFSD-10-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-10-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 扁平带状线缆 SAMTEC FFSD-10-01-N FFSD-10-01-N数据手册

FFSD-10-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 5.8875 ¥ 50.2204
100+ $ 5.075 ¥ 43.2898
500+ $ 4.5625 ¥ 38.9181
1000+ $ 4.125 ¥ 35.1863
2500+ $ 3.35 ¥ 28.5755
库存: 1734
起订量: 52 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2511.02
