HCSD-08-01-N

厂牌: SAMTEC

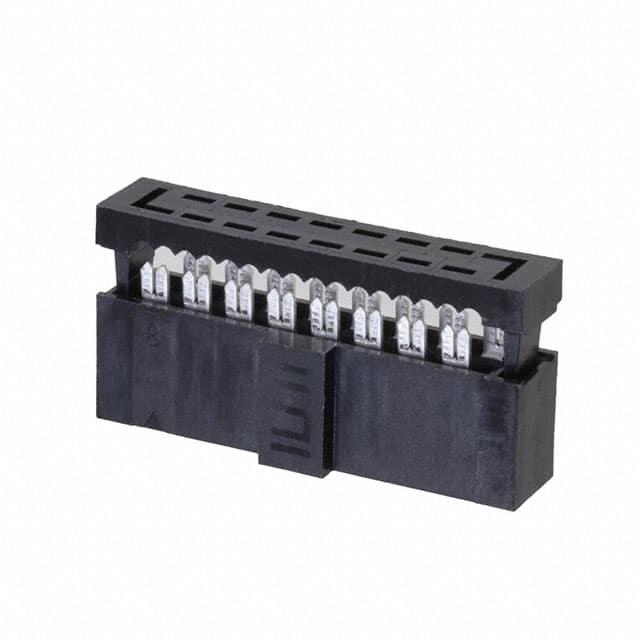

产品描述: Samtec 2.54mm间距8p双排排母 idc 插座, HCSD系列, 直角, 表面
供应商型号: 200-HCSD0801N
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 自由悬挂/面板安装 HCSD-08-01-N

HCSD-08-01-N概述


    产品简介


    产品类型与功能:本产品是一款高可靠性连接器,型号为HCSD-XX-X-XX.XX-01-XXX-XXX,主要用于各类电子设备的连接。其主要功能是提供稳定的信号传输路径,适用于工业自动化、通讯设备、医疗仪器等领域。
    应用领域:本产品广泛应用于工业控制、通信系统、汽车电子、医疗设备等多个行业。它不仅能够在复杂的环境中保持稳定可靠的性能,还具有良好的可扩展性和易于维护的特点。

    技术参数


    - 材料:绝缘材料为LCP(液晶聚合物),UL 94 VO防火等级;接触材料为磷青铜;电缆材料为彩色或灰色PVC,镀锡铜导体。
    - 规格尺寸:接触间距为0.100英寸(2.54mm);装配长度至少2英寸;过线距离最大为0.375英寸(9.53mm)。
    - 组装样式:可选单端(-S)和双端(-D)两种形式。
    - 电缆类型:标准色码电缆(-02至-36,仅-32和-36需加-G选项),存在定制客户可用的21至36位置。
    - 插头类型:包括单排插座、反向连接器(-R)、反向接线(-RW)、中间反向(-M)、外侧反向(-O)等多种插头类型。
    - 电缆标识:首根导线长度±0.0625英寸(1.588mm),最大0.030英寸(0.76mm),扁平允许最大0.0625英寸(1.588mm)。
    - 颜色编码:棕红色导线表示第一位,缺口标记第一个位置。

    产品特点和优势


    - 稳定性与可靠性:采用高质量材料制成,确保了产品的长期稳定性和可靠性。
    - 兼容性强:可通过不同的选项配置满足多种应用场景的需求。
    - 易于维护:简化设计使得日常维护更加方便快捷。
    - 多功能性:适用于多种工业环境,具备良好的抗干扰能力。

    应用案例和使用建议


    应用案例:例如,在工业自动化领域,本产品可用于连接传感器和控制器之间,以实现高效的数据传输。在通讯设备中,它同样可以用于信号接口的可靠连接。
    使用建议:为了保证连接器的最佳性能,建议在安装过程中严格按照手册中的指导进行操作,特别注意电缆的切割和导线的处理,避免因不当操作导致的信号衰减或短路等问题。此外,应定期检查连接器的状态,确保其始终处于良好工作状态。

    兼容性和支持


    兼容性:本产品可与其他符合相应规格的电子元件或设备配合使用,但具体兼容性还需根据实际使用情况进行验证。
    厂商支持:厂商提供了详细的使用指南和技术支持服务,包括在线文档、电话咨询以及现场服务等,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何正确切割电缆?
    - 解决办法:严格按照手册中关于电缆切割的要求进行操作,避免导线过长或过短,以免影响信号传输质量。
    2. 问题:如何处理导线末端?
    - 解决办法:确保导线末端平整且无毛刺,以便更好地插入连接器中。同时,应注意保持导线内部结构完整,避免断裂。
    3. 问题:连接器出现接触不良怎么办?
    - 解决办法:首先检查连接器是否正确安装到位,其次确认导线是否正确焊接,最后考虑更换损坏的连接器部件。

    总结和推荐


    总体来看,这款HCSD-XX-X-XX.XX-01-XXX-XXX连接器凭借其优良的设计理念、卓越的技术性能以及广泛的适用范围,能够满足不同领域的客户需求。对于需要高性能连接解决方案的应用场景,强烈推荐选用此款产品。

HCSD-08-01-N参数

参数
触头镀层厚度 250nm
触头镀层
间距 2.54mm
颜色 黑色
针脚数 16pin
电缆端接 IDC
线规 28 AWG
排数 2
类型 Socket
长*宽*高 24.89mm(长度)*5.08mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

HCSD-08-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HCSD-08-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 自由悬挂/面板安装 SAMTEC HCSD-08-01-N HCSD-08-01-N数据手册

HCSD-08-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8065 ¥ 32.1649
46+ $ 3.1968 ¥ 27.013
115+ $ 2.6028 ¥ 21.9937
506+ $ 2.4732 ¥ 20.8985
1012+ $ 2.226 ¥ 18.8097
2507+ $ 1.932 ¥ 16.3254
5014+ $ 1.6695 ¥ 14.1073
库存: 228
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.16
