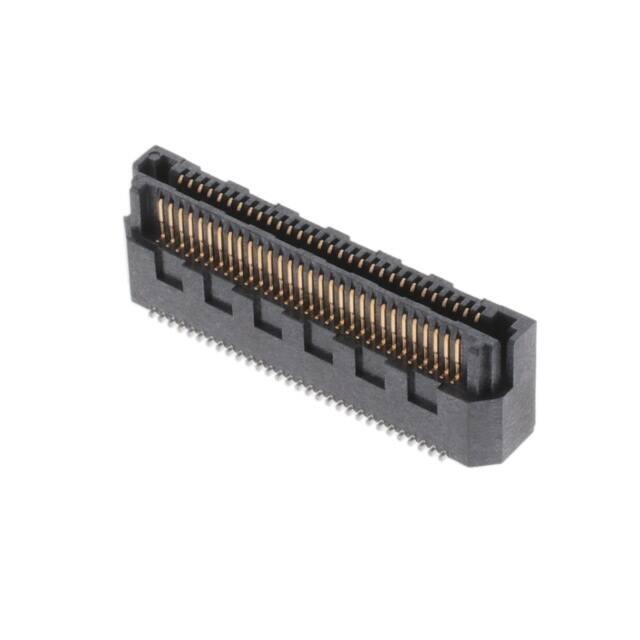

LSS-130-02-L-DV-A-K

厂牌: SAMTEC
产品描述: Hermaphroditic,Non-Gendered,Self Mating 640μm 2 60pin 9mm,10mm,12mm 7.3mm 250nm 金 SMD,P=0.64mm 贴片安装 23.8mm(长度)*4.6mm(高度)
供应商型号: 200-LSS13002LDVAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) LSS-130-02-L-DV-A-K

LSS-130-02-L-DV-A-K概述

    电子元器件产品技术手册:LSS-1XX-XX-XX-DV-XX-XX

    产品简介


    LSS-1XX-XX-XX-DV-XX-XX 是一种双垂直型插拔式连接器,主要用于各种高密度应用场合。其设计适用于电子设备中的电路板间连接,广泛应用于通信设备、计算机系统、医疗设备及工业控制等领域。LSS-1XX-XX-XX-DV-XX-XX 连接器提供了多种长度选项(如-01, -02, -03)以适应不同的安装需求,同时还支持不同类型的镀层规格(如AU镀金),确保在不同应用环境下的稳定性和可靠性。

    技术参数


    - 引脚风格:-01 (3 mm), -02 (6 mm), -03 (4 mm)
    - 镀层规格:
    - -L: 10µ" AU 在接触区,尾部为亮锡
    - -F: 3µ" AU 在接触区,尾部为亮锡
    - -H: 30µ" AU 在接触区,尾部为3µ" AU
    - 选项:
    - -K: 聚酰亚胺薄膜
    - -TR: 带状包装
    - -FR: 满卷带状包装
    - -DV: 双垂直设计
    - -A: 定位销(仅对-01引脚样式)
    - -LC: 锁定夹(仅对-02和-03引脚样式)

    - 尺寸和公差:
    - 总长:4.600 ± 0.130 mm
    - 引脚间距:0.635 mm
    - 最小推力:0.5 磅
    - 最大摆动:3 mm
    - 锁定夹最小拉力:0.75 磅

    产品特点和优势


    LSS-1XX-XX-XX-DV-XX-XX 连接器具有以下特点和优势:
    - 双垂直设计:提供更高的空间利用率,适合密集电路布局。
    - 可选镀层:满足不同应用需求,提供更强的耐腐蚀性和导电性。
    - 锁紧机制:-LC 选项增强了连接器的稳定性,避免意外松脱。
    - 适用范围广:适用于多种电子设备和系统,包括通信设备、计算机系统等。

    应用案例和使用建议


    在实际应用中,LSS-1XX-XX-XX-DV-XX-XX 连接器广泛应用于电信设备的电路板连接,尤其在需要高密度连接的情况下表现出色。例如,在多层印刷电路板上,可以通过-01引脚样式配合定位销来确保精确的装配位置。此外,对于需要频繁插拔的应用场景,可以考虑使用锁定夹选项以提高连接器的稳固性。
    使用建议:
    - 为了确保最佳性能,建议使用聚酰亚胺薄膜选项,特别是当连接器用于高湿度或化学侵蚀环境中时。
    - 在进行电路设计时,考虑到引脚间距,合理分配各个引脚的功能,以确保信号完整性和减少电磁干扰。
    - 在大批量生产时,使用满卷带状包装以简化生产和组装流程。

    兼容性和支持


    LSS-1XX-XX-XX-DV-XX-XX 连接器设计时考虑了与其他标准电子元器件的兼容性,可以方便地集成到现有系统中。制造商SAMTEC 提供全面的技术支持,包括定制化解决方案和技术咨询,帮助客户快速有效地解决问题。

    常见问题与解决方案


    - 问题1:连接器无法正确插入电路板
    - 解决方案:检查定位销是否正确安装,确保电路板上的孔位与连接器上的销位匹配。

    - 问题2:连接器使用过程中出现信号传输不稳定
    - 解决方案:检查引脚间距是否符合要求,确认焊接质量,并确保连接器完全固定。

    总结和推荐


    LSS-1XX-XX-XX-DV-XX-XX 是一款高性能、高可靠性的双垂直型插拔式连接器,适用于多种复杂应用场景。其独特的双垂直设计和多样化的镀层选项使其在市场上具备很强的竞争优势。推荐在需要高密度连接且对性能有严格要求的场合使用。
    通过综合考虑其技术参数、特点优势、应用场景及支持服务,LSS-1XX-XX-XX-DV-XX-XX 无疑是一款值得信赖的产品。

LSS-130-02-L-DV-A-K参数

参数
针脚数 60pin
接合堆叠高度 9mm,10mm,12mm
触头镀层厚度 250nm
类型 Hermaphroditic,Non-Gendered,Self Mating
间距 640μm
排数 2
触头镀层
板上高度 7.3mm
长*宽*高 23.8mm(长度)*4.6mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
零件状态 在售
包装方式 管装
