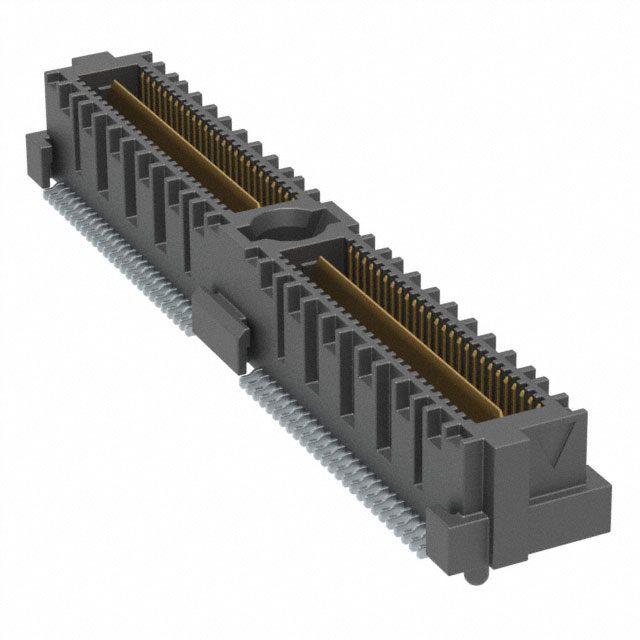

QMS-052-05.75-L-D-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 640μm 2 104pin 贴片安装 42.17mm(长度)*7.52mm(高度)
供应商型号: 3748115
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QMS-052-05.75-L-D-A-K-TR

QMS-052-05.75-L-D-A-K-TR概述


    产品简介


    本文介绍的是Samtec公司的电子元器件产品系列,具体为QMS系列双排引脚连接器。这些连接器广泛应用于各类电子设备中,如计算机、通信设备、医疗设备和工业控制系统等。它们的主要功能是提供高密度的信号和电源传输接口,确保电子设备之间可靠的连接。

    技术参数


    - 尺寸精度:小数点后两位(0.01英寸),小数点后三位(0.005英寸),小数点后四位(0.002英寸)。
    - 公差:除非另有说明,所有尺寸均以英寸为单位。
    - 镀层选项:
    - H:接触区域30微英寸金,尾部3微英寸金。
    - L:接触区域10微英寸金,尾部哑光锡。
    - S:接触区域30微英寸金,尾部哑光锡。
    - SL:接触区域10微英寸金,尾部哑光锡。
    - 板厚选项:
    - PC4:0.062英寸
    - PT4:0.093英寸
    - PC8:0.062英寸
    - PT8:0.093英寸
    - 端子数量选项:-026, -052, -078, -104, -130

    产品特点和优势


    这些连接器具有以下独特功能和优势:
    - 高密度设计:最多可容纳130个位置,适用于空间受限的应用。
    - 多种镀层选择:提供了不同的镀层选项以满足不同应用需求。
    - 支持多种端子厚度:支持0.062英寸和0.093英寸厚度的电路板。
    - 双排结构:提供更稳定的机械和电气性能。
    - 引脚位置灵活配置:可以根据需要选择不同的引脚数量。

    应用案例和使用建议


    QMS系列连接器常用于高可靠性要求的场合,如医疗设备和工业控制系统。例如,在医疗设备中,它们可用于连接各种传感器和执行机构。在使用过程中,应特别注意连接器的清洁和保护,避免尘埃和湿气的侵入。对于高频率信号的应用,建议采用高频镀层(如H或SL)来减少信号衰减。

    兼容性和支持


    该产品具有良好的兼容性,可与多种电路板和设备配合使用。Samtec公司提供了全面的技术支持和售后服务,包括安装指导、维护保养和故障排查服务。

    常见问题与解决方案


    - 问题1:连接器无法正确对齐。
    - 解决方案:检查引脚是否损坏,调整对齐装置的位置。

    - 问题2:连接器接触不良。
    - 解决方案:重新焊接或更换镀层,确保接触面清洁无污垢。

    总结和推荐


    总体来说,QMS系列双排引脚连接器是一款高性能、多功能的电子元器件,适用于各种高可靠性需求的应用。其灵活的配置选项、丰富的镀层选择和卓越的电气性能使其在市场上具备较强的竞争力。强烈推荐在关键应用场景中使用此款连接器。

QMS-052-05.75-L-D-A-K-TR参数

参数
排数 2
长度- 堆叠高度 -
针脚数 104pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 640μm
端接 焊盘
长*宽*高 42.17mm(长度)*7.52mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
