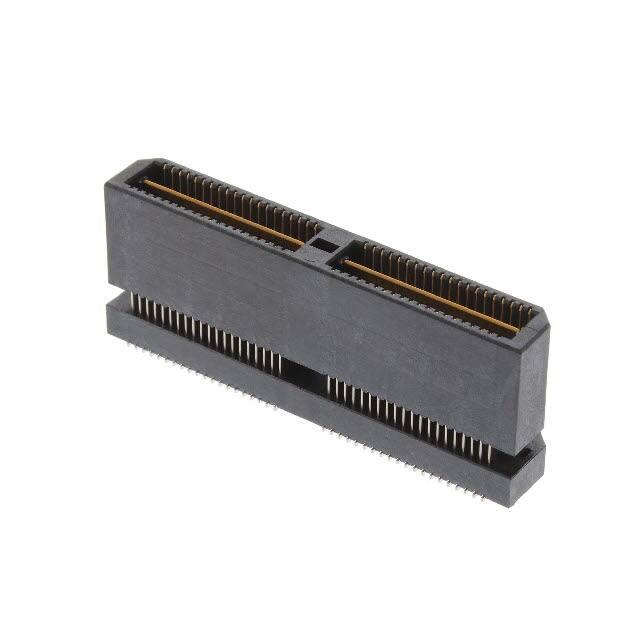

QTE-040-04-F-D-A

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 80pin SMD,P=0.8mm 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: 200-QTE04004FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-040-04-F-D-A

QTE-040-04-F-D-A概述


    产品简介


    本文档介绍了由Samtec公司生产的一种高性能电子元器件——双排高密度终端装配(Double Row High Density Terminal Assembly),型号为QTE-XXX-XX-XXX-D-XXX。该产品主要用于连接器、电路板和其他电子设备,具有多种选项以适应不同的设计需求。QTE-XXX-XX-XXX-D-XXX以其卓越的电气特性和可靠性,在通信、计算机、工业控制等领域有着广泛的应用。

    技术参数


    - 位置数:可选-020, -040, -060, -080, -100(每行)
    - 排规格:双排(使用QTE-20-XX-D-XX和QTEH-20-XX-D-XX)
    - 电镀规格:支持3µ"闪光金、10µ"轻金、30µ"重金、50µ"电解抛光选择金、30µ"重选择金、3µ"闪光选择金等多种选项
    - 引脚样式:-01至-10,具体长度参见表格
    - 银行数量:可选-A对齐针、-LC锁定夹(需手动放置)、-K聚酰亚胺薄膜、-TR带和卷包装
    - 材料:绝缘体为LCP,UL94V-0等级,黑色;端子为磷青铜,接地平面为磷青铜

    产品特点和优势


    QTE-XXX-XX-XXX-D-XXX具备以下独特的功能和优势:
    1. 高密度设计:每行最多可容纳100个位置,满足高密度连接需求。
    2. 多种电镀选项:提供多种电镀材料,确保在不同环境下保持良好的电气性能。
    3. 机械强度:最小端子保持力为8盎司,最小接地平面保持力为1磅,确保长期稳定运行。
    4. 兼容性强:支持多种引脚样式和银行数量配置,适用于各种复杂的设计要求。

    应用案例和使用建议


    QTE-XXX-XX-XXX-D-XXX被广泛应用于通信、计算机、工业控制等领域。例如,在高速数据传输系统中,可以利用其高密度和可靠连接特性,提高数据传输速率和稳定性。此外,对于需要小体积设计的便携式电子设备,QTE-XXX-XX-XXX-D-XXX也能很好地满足空间限制要求。
    使用建议:
    - 在组装过程中,要特别注意插针的准确位置,避免因偏差导致的连接问题。
    - 使用锁定夹(-LC)时,由于插入力较高,建议手动放置,以确保最佳效果。
    - 对于引脚样式-01和-02,建议使用摩擦锁(-FL)以增强机械稳定性。

    兼容性和支持


    QTE-XXX-XX-XXX-D-XXX可以与多种电子元器件和其他设备兼容。例如,它可以与-TR带和卷包装选项一起使用,方便大规模生产和自动化操作。Samtec公司提供全面的技术支持和维护服务,确保用户在使用过程中能够得到及时的帮助和支持。

    常见问题与解决方案


    问题1:端子保持力不足
    解决方案:检查端子安装是否正确,确保达到规定的最小保持力标准。
    问题2:接地平面保持力不达标
    解决方案:调整接地平面的高度,使其符合规定的最大和最小高度标准。
    问题3:锁定夹无法正确固定
    解决方案:检查锁定夹的位置和方向,确保安装正确。

    总结和推荐


    QTE-XXX-XX-XXX-D-XXX凭借其高密度设计、多种电镀选项和可靠的机械性能,在通信、计算机和工业控制等领域有着出色的表现。无论是需要高密度连接的复杂设计,还是对电气性能有严格要求的应用场合,该产品都是理想的选择。因此,强烈推荐用户选用QTE-XXX-XX-XXX-D-XXX以提升系统的整体性能。

QTE-040-04-F-D-A参数

参数
排数 2
长度- 堆叠高度 -
针脚数 80pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
