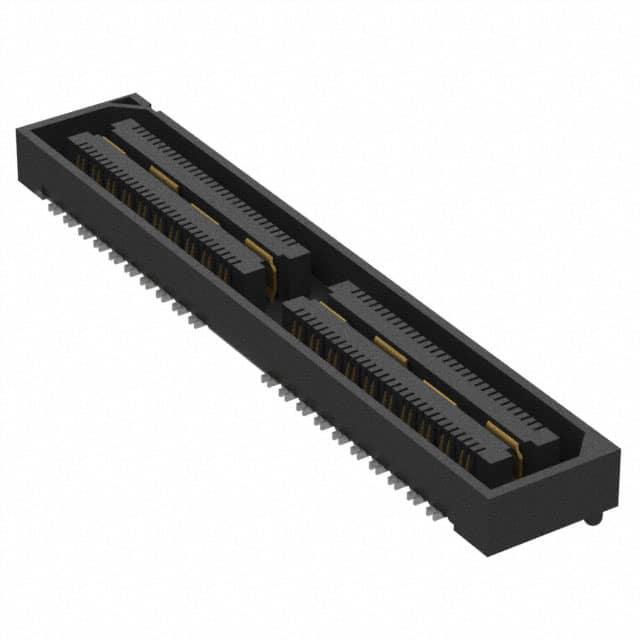

QSH-040-01-C-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 80pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 1.27μm 金 贴片安装 41.27mm(长度)*7.49mm(高度)
供应商型号: Q-QSH-040-01-C-D-DP-A-K-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-040-01-C-D-DP-A-K-TR

QSH-040-01-C-D-DP-A-K-TR概述

    QSH Series High-Speed Ground Plane Socket 技术手册

    产品简介


    QSH 系列是一款专为高速应用设计的高密度互连系统。该系列通过独特的金属平面设计提供卓越的电源或接地性能。每个连接器具有独特的 Blade & Beam 设计,能够在紧凑的空间内实现高性能连接。QSH 系列广泛应用于通信、服务器、数据中心和其他需要高效电源和信号传输的应用场合。

    技术参数


    - 尺寸:(0.50 mm).0197" 宽度
    - 产品型号:QSH–030–01–F–D–A, QSH–060–01–L–D–A–K, QSH–060–01–L–D–DP–A
    - 金属平面:用于电源或接地
    - 绝缘材料:液晶聚合物
    - 接触材料:磷青铜
    - 电镀:Au 或 Sn 覆盖 50 微英寸(1.27 微米)镍
    - 电流承载能力:
    - 接触点:每针 2A(双针供电)
    - 接地平面:每块接地平面 25A(单接地平面供电)
    - 工作温度范围:-55°C 到 +125°C
    - 电压额定值:175VAC(5 毫米堆叠高度)
    - 最大循环次数:100
    - 符合 RoHS 规范:是
    - 信号速度:高达 2 Gbps

    产品特点和优势


    - 高速通道性能:QSH/QTH 在 5 毫米堆叠高度下的额定值基于 Samtec 参考通道,确保优异的信号完整性。
    - 金属平面设计:提供强大的电源和接地能力,适合高功耗应用。
    - 广泛的兼容性:与多种电缆和连接器相匹配,满足多样化的应用需求。
    - 长期可靠性:经过 10 年制造测试验证,确保长时间使用稳定性。

    应用案例和使用建议


    - 应用案例:适用于数据中心服务器背板,通过金属平面设计提供可靠的电源和接地性能。
    - 使用建议:确保正确选择合适的型号以满足特定应用需求,例如 QSH–060–01–L–D–DP–A 配备锁紧选项,更适合严苛的工业环境。

    兼容性和支持


    - 兼容性:与 UMPT/UMPS 灵活的两件式电源/信号解决方案兼容。
    - 支持:请联系 Samtec 客服了解更多技术支持和服务信息。

    常见问题与解决方案


    - 问题 1:连接器外观异常?
    - 解决办法:检查接线是否有误,确保正确的连接方式。
    - 问题 2:信号传输不稳定?
    - 解决办法:重新检查连接器和电路板的安装是否正确,确保接地良好。

    总结和推荐


    QSH 系列以其高速性能、可靠的电源和接地能力及广泛的兼容性,在多个应用领域表现出色。无论是数据中心、服务器还是工业控制领域,QSH 系列都是一种值得信赖的选择。建议根据具体应用场景选择合适的型号,并遵循手册中的使用建议,以确保最佳性能。

QSH-040-01-C-D-DP-A-K-TR参数

参数
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 1.27μm
类型 Differential Pair Array,Female
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
长*宽*高 41.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-040-01-C-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-040-01-C-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-040-01-C-D-DP-A-K-TR QSH-040-01-C-D-DP-A-K-TR数据手册

QSH-040-01-C-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 23.5843 ¥ 195.75
250+ $ 21.051 ¥ 174.7232
500+ $ 14.7377 ¥ 122.3229
1500+ $ 9.4699 ¥ 78.6004
4500+ $ 8.3802 ¥ 69.5555
9500+ $ 7.7308 ¥ 64.1653
库存: 12500
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 24468.75
