首页  >  产品百科  >  HLE-105-02-L-DV-BE-K-TR

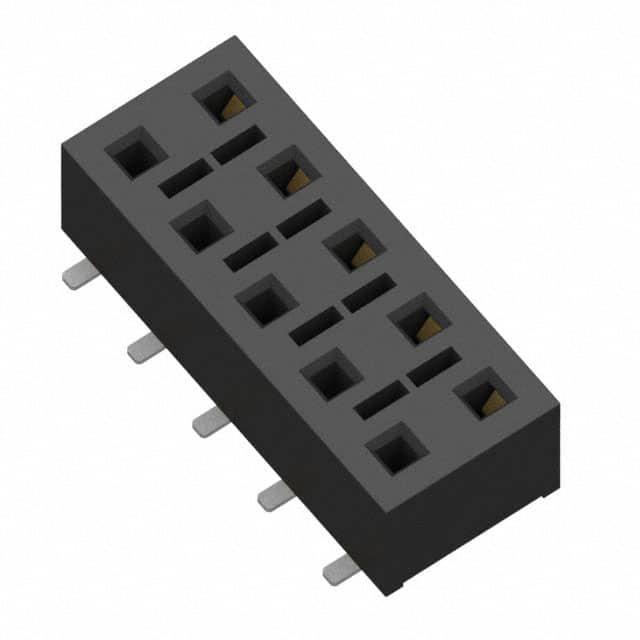

HLE-105-02-L-DV-BE-K-TR

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p双排排母 插座, HLE系列, 直角
供应商型号: 200-HLE10502LDVBEKTR
供应商: Mouser
标准整包数: 1

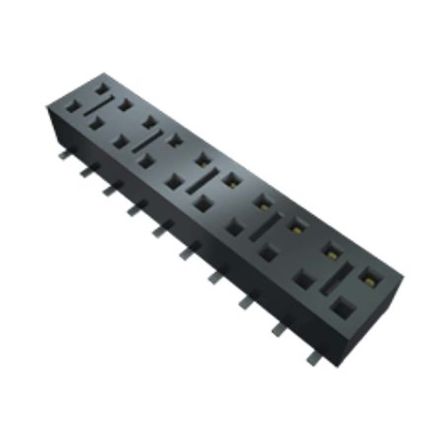

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-105-02-L-DV-BE-K-TR

HLE-105-02-L-DV-BE-K-TR概述

    HLE系列连接器技术手册

    产品简介


    HLE系列是Samtec公司生产的高密度低轮廓边缘连接器,广泛应用于消费电子、工业自动化、医疗设备等领域。这些连接器以其出色的可靠性和成本效益受到用户的青睐。HLE系列包含多种不同型号,以适应不同的应用需求。

    技术参数


    - 引脚数量:每行最多可安装2至50个引脚。
    - 接触材料:铍铜(BeCu)。
    - 镀层:金(Au)或锡(Sn)覆盖镍(Ni),厚度为50微英寸(1.27微米)。
    - 电流承载能力:每针4.1安培(双引脚供电时)。
    - 电压等级:400伏交流。
    - 工作温度范围:-55°C 至 +125°C。
    - 引脚插入深度:引脚从底部进入的最小插入深度为2.59毫米(0.102英寸)加上板厚。
    - 绝缘材料:黑色液晶聚合物。
    - 符合RoHS标准:是。


    产品特点和优势


    - 高可靠性:采用高品质的铍铜材料和严格的镀层工艺,确保长期稳定的性能。
    - 低成本:采用成本效益设计,能够在保证质量的前提下提供更具竞争力的价格。
    - 多样化的选项:提供了多种插头尾部选项(如底入式、穿孔式),满足不同客户的需求。
    - 易操作:带有锁紧卡扣(Locking Clip),便于手动装配且稳固锁定。

    应用案例和使用建议


    - 消费电子:可以用于平板电脑、智能手表等便携设备,提供可靠的数据传输。
    - 工业自动化:适用于各类工业控制系统,提供稳定且高速的数据传输通道。
    - 医疗设备:可用于医疗成像设备,保障信号的精确传递。
    使用建议:
    - 在设计电路板布局时,要充分考虑连接器的插入深度和板厚。
    - 定期检查连接器的机械结构和电气性能,确保长期稳定运行。

    兼容性和支持


    - 兼容性:该连接器与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等其他系列的产品兼容。
    - 支持:Samtec公司提供详尽的技术文档和支持服务,可以在其官网www.samtec.com获取更多信息。

    常见问题与解决方案


    - 问题:如何正确选择合适的引脚数量?
    解决办法:根据具体的应用需求和电路布局选择合适数量的引脚,建议联系技术支持进行详细咨询。
    - 问题:焊接过程中焊料流动不均怎么办?
    解决办法:确保焊接前对焊盘进行彻底清洁,使用高质量的焊料并遵循正确的焊接工艺。

    总结和推荐


    HLE系列连接器凭借其高可靠性、成本效益和多样化的选项,在多个领域中表现出色。对于需要高速数据传输且重视成本控制的应用来说,这款产品无疑是理想的选择。推荐给所有追求高性能、高可靠性的电子产品制造商和系统集成商。

HLE-105-02-L-DV-BE-K-TR参数

参数
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
排数 2
类型 Bottom Entry,Push-Pull,Receptacle
颜色 黑色
额定电流 4.1A
针脚数 10pin
长*宽*高 12.7mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-105-02-L-DV-BE-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-105-02-L-DV-BE-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-105-02-L-DV-BE-K-TR HLE-105-02-L-DV-BE-K-TR数据手册

HLE-105-02-L-DV-BE-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1165 ¥ 26.3344
10+ $ 2.645 ¥ 22.3503
100+ $ 2.1168 ¥ 17.887
625+ $ 1.8468 ¥ 15.6055
1250+ $ 1.6485 ¥ 13.9298
1875+ $ 1.638 ¥ 13.8411
5000+ $ 1.2705 ¥ 10.7357
10000+ $ 0.84 ¥ 7.098
库存: 617
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.33
