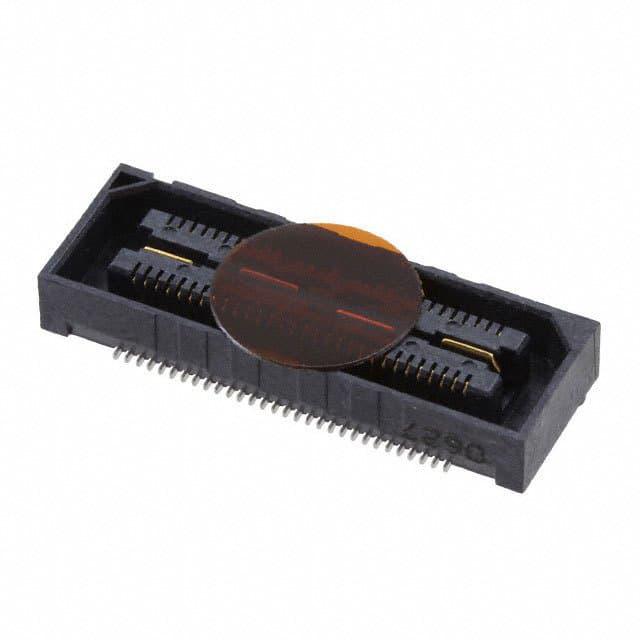

QSH-030-01-F-D-A-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排母 插座, QSH系列, 直角, 表面
供应商型号: 2089006
供应商: 海外现货
标准整包数: 2
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSH-030-01-F-D-A-TR

QSH-030-01-F-D-A-TR概述


    产品简介


    产品类型及功能
    本文档介绍的是由Samtec公司生产的高密度双排插孔插座(High-Density Double Row High-Speed Socket Assembly),型号为QSH-XXX-01-X-D-XXX-X-XX。此产品设计用于需要高密度连接的应用场合,旨在提供稳定可靠的电气连接解决方案。其核心部件由镀金磷青铜接触件和黑色LCP绝缘材料制成。
    主要功能
    该产品采用高密度排列方式,允许每行最多包含150个位置,适用于电路板之间或内部的高速信号传输。它具有多种选配选项,如对齐销(Alignment Pins)、锁紧夹(Locking Clips)、导轨(Guide Posts)和摩擦锁(Friction Locks)等,增强了产品的稳定性和可操作性。
    应用领域
    本产品广泛应用于计算机、通信设备、医疗设备、航空航天及军事等领域,适用于需要高可靠性和高密度连接的应用场景。

    技术参数


    | 参数 | 规格 |

    | 连接位置数 | 每行可配置30、60、90、120或150个位置 |
    | 插拔次数 | 最小接触件保持力8盎司 |
    | 接触件材料 | 磷青铜 |
    | 绝缘材料 | LCP,UL94V-0等级,颜色为黑色 |
    | 尺寸规格 | 尺寸可根据具体配置调整 |
    | 工作温度范围 | -55°C至+125°C |

    产品特点和优势


    - 高密度连接:该产品允许最高达150个位置的密集排列,适合高密度布线需求。
    - 多种选配选项:提供了丰富的配置选择,包括对齐销、锁紧夹等,极大提高了产品的灵活性和稳定性。
    - 可靠性高:采用优质磷青铜材料作为接触件,确保了长期使用的可靠性。
    - 适用性强:适用于各种严苛的工作环境,无论是高温还是低温环境均能稳定工作。

    应用案例和使用建议


    应用案例
    在一台高性能服务器中,为了实现多路高速信号传输,需要在有限的空间内安装大量连接器。使用本产品后,可以在一块标准尺寸的电路板上安装多达数百个连接点,从而满足高密度布线的需求。
    使用建议
    1. 在装配过程中,确保所有的锁紧夹和导轨都正确安装到位,以提高连接的稳定性和可靠性。
    2. 定期检查接触件的状态,确保没有磨损或氧化现象,避免影响信号传输质量。
    3. 针对特殊应用需求,可以考虑增加额外的对齐销,以进一步增强连接器的精准度。

    兼容性和支持


    本产品与多种电子元件和设备兼容,具体可参考Samtec公司的官方指南。制造商Samtec Inc. 提供全面的技术支持和服务,包括售前咨询、售后维护和技术培训等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程阻力大 | 检查是否有异物卡住或锁紧夹是否正确安装。 |
    | 信号传输不稳定 | 检查接触件是否清洁,没有氧化或磨损。 |
    | 高温环境下运行不稳定 | 确认接触件是否采用了耐高温材料。 |

    总结和推荐


    综上所述,QSH-XXX-01-X-D-XXX-X-XX型高密度双排插孔插座在高密度连接、灵活配置及可靠性方面表现出色,适用于多种应用场景。特别是其丰富多样的选配选项,使得它在面对不同客户的具体需求时能够更好地提供定制化服务。因此,对于那些寻求高效、可靠连接解决方案的用户来说,这款产品无疑是值得推荐的选择。

QSH-030-01-F-D-A-TR参数

参数
长度- 堆叠高度 -
针脚数 60pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
