TCSD-05-S-10.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC

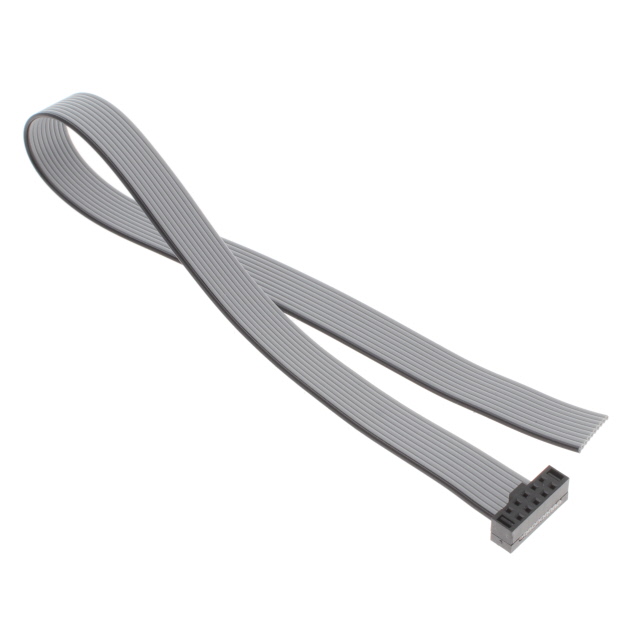

产品描述: Cable Assembly 0.254m 28AWG 2mm 10 POS IDC Connector F TIGER EYE™ Bulk
供应商型号: SAM12016-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形线缆 TCSD-05-S-10.00-01-N

TCSD-05-S-10.00-01-N概述


    产品简介


    本文介绍的是Samtec公司生产的一种双排女性IDC(绝缘位移连接器)组装件。这种连接器主要用于电缆与电路板之间的可靠连接,具有广泛的应用领域,如电信、计算机网络、工业自动化等。产品型号为TCSD-XX-X-XX.XX-01-X-XXX-XXX,提供多种位置选项,可以灵活满足不同场合的需求。

    技术参数


    以下是该电子元器件的主要技术参数:
    - 位置数:03, 04, 05, 07, 08, 10, 12, 13, 15, 17, 20, 22, 25
    - 端子样式:
    - 单端:-S
    - 双端:-D
    - 装配长度:-D"XX" 选项为2.00[50.8] mm最小,所有其他选项为1.00[25.4] mm最小
    - 端子镀层:
    - 选择性镀金闪亮镀层,选择性镀金轻质镀层,选择性镀金标准镀层
    - 绝缘材料:黑色PBT
    - 接触材料:耐热处理铍铜
    - 线材规格:28 AWG, 7/36, 镀锡,铜及PVC绝缘层
    - 电气测试:短路和开路测试,800V高压测试

    产品特点和优势


    此款连接器具备以下特点和优势:
    - 灵活性高:提供多种位置数选项,可以根据具体需求进行定制。
    - 可靠的电气性能:通过严格的电气测试确保高可靠性。
    - 耐用性强:接触部分采用耐热处理的铍铜,具备良好的机械强度。
    - 便于安装:标准化的设计简化了安装过程,提高了生产效率。
    - 环保:支持无铅焊接,符合绿色环保要求。

    应用案例和使用建议


    该连接器常用于以下几个应用场景:
    - 工业自动化设备:如传感器与控制器之间的信号传输。
    - 电信系统:如基站设备内部的线路连接。
    - 计算机网络:如服务器与交换机之间的高速数据传输。
    使用建议:
    - 在切割电缆时,导体不应超出电缆绝缘层,以保证接头的稳定性。
    - 连接器组装时应注意按指定顺序插入端子,避免错位导致接触不良。
    - 使用时应根据实际需要选择合适的镀层类型,以提高长期使用的可靠性。

    兼容性和支持


    此款连接器适用于标准的双排插针式插座,与常见的电子设备具有良好的兼容性。制造商提供了详细的装配指南和技术支持,确保客户能够顺利安装和使用。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查端子是否正确插入,并确保端子镀层完好无损。

    2. 问题:导体延伸超出电缆绝缘层。
    - 解决方案:严格按照工艺指示调整导体伸出长度,确保不超过允许的最大值。

    3. 问题:高压测试不合格。
    - 解决方案:检查连接器和电缆是否存在短路,确保所有测试参数符合标准。

    总结和推荐


    总体来看,该款双排女性IDC组装件是一款性能稳定、应用广泛的连接器。凭借其优异的电气特性和机械强度,以及简便的安装方式,非常适用于各种高要求的应用环境。推荐在需要高度可靠连接的场合使用,特别是工业自动化和电信行业。

TCSD-05-S-10.00-01-N参数

参数
长*宽*高 254mm(长度)
零件状态 在售
包装方式 散装

TCSD-05-S-10.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TCSD-05-S-10.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC TCSD-05-S-10.00-01-N TCSD-05-S-10.00-01-N数据手册

TCSD-05-S-10.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.2144 ¥ 60.9617
10+ $ 6.4168 ¥ 54.222
50+ $ 5.8448 ¥ 49.3886
100+ $ 4.784 ¥ 40.4248
500+ $ 4.4429 ¥ 37.5423
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.96
