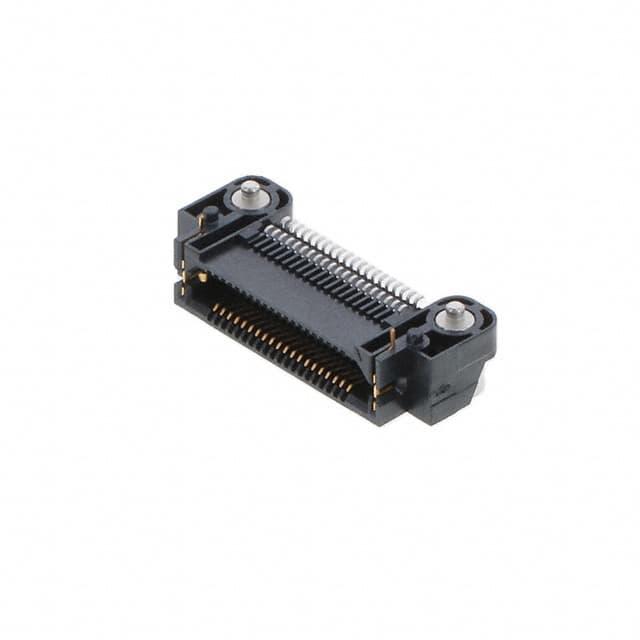

ERF8-020-01-L-D-RA-L-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 高速耐用型排母, ERF8系列, 直角, 表面
供应商型号: ERF8-020-01-L-D-RA-L-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) ERF8-020-01-L-D-RA-L-TR

ERF8-020-01-L-D-RA-L-TR概述

    # ERF8系列8毫米边缘速率插座组装技术手册

    产品简介


    ERF8系列是Samtec公司设计的一款高性能边缘速率插座组装产品,专为高密度电子连接应用而开发。该系列产品支持多种排列方式和选项,能够满足不同工业和消费电子领域的严苛需求。其核心功能在于提供稳定可靠的电连接,适用于高速数据传输、信号完整性优化及电源管理等多种场景。
    主要功能:
    - 高速数据传输支持
    - 低阻抗和低插入损耗设计
    - 防错位与防松脱机制(如锁扣和屏蔽功能)
    - 多种排布选项和接触尾部处理方式
    应用领域:
    - 数据通信设备
    - 工业自动化控制
    - 军工与航空航天系统
    - 医疗设备和测试测量系统

    技术参数


    | 参数 | 规格 |

    | 接触点数量 | 每行支持2至100个位置 |
    | 插拔力 | 最小推出力2.22牛顿(0.5磅) |
    | 尺寸(典型值) | 0.8毫米厚度 |
    | 材料 | 绝缘体:Vectra E-130I,UL94V-0级黑;接触件:铍铜;屏蔽层:磷青铜 |
    | 表面处理 | - 10微英寸选择性金镀层(接触区),锡镀层(尾部)
    - 30微英寸选择性金镀层,锡镀层(尾部)
    - 锡铅合金镀层(90/10+/-5%)尾部 |
    | 排列方式 | 双垂直排列 |

    产品特点和优势


    1. 高可靠性设计:采用磷青铜和铍铜材料,确保长期稳定运行。
    2. 灵活的配置选项:支持多种锁扣(L)、屏蔽(S)和导电垫片(K)选项。
    3. 卓越的信号完整性:低插入损耗和低回波损耗特性,适合高速数据传输。
    4. 广泛的兼容性:可与多种标准电路板和连接器兼容。

    应用案例和使用建议


    应用案例:
    1. 数据中心交换机:通过高密度布局实现快速的数据吞吐量。
    2. 医疗监控设备:提供稳定的电源和信号连接以保证数据的实时传输。
    使用建议:
    - 在高振动环境中使用时,优先选择带锁扣功能的产品。
    - 确保接触区域的清洁和干燥,避免因灰尘或湿气导致接触不良。

    兼容性和支持


    ERF8系列连接器支持与主流PCB设计的无缝对接,同时提供定制化服务。Samtec公司提供了详尽的技术支持文档,并且保证长期供货能力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔后连接不稳定 | 检查锁扣是否正确安装,必要时更换新的锁扣 |
    | 插拔力过大 | 确保接触区域无污垢或损伤,尝试调整润滑剂用量 |
    | 连接器过热 | 减少高频负载或改善散热设计 |

    总结和推荐


    ERF8系列边缘速率插座组装凭借其可靠的设计、灵活的配置和出色的性能表现,在各类高要求的应用场景中表现出色。推荐给需要高性能连接解决方案的客户。无论是数据通信还是精密仪器,这款产品都能提供理想的选择。

ERF8-020-01-L-D-RA-L-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
