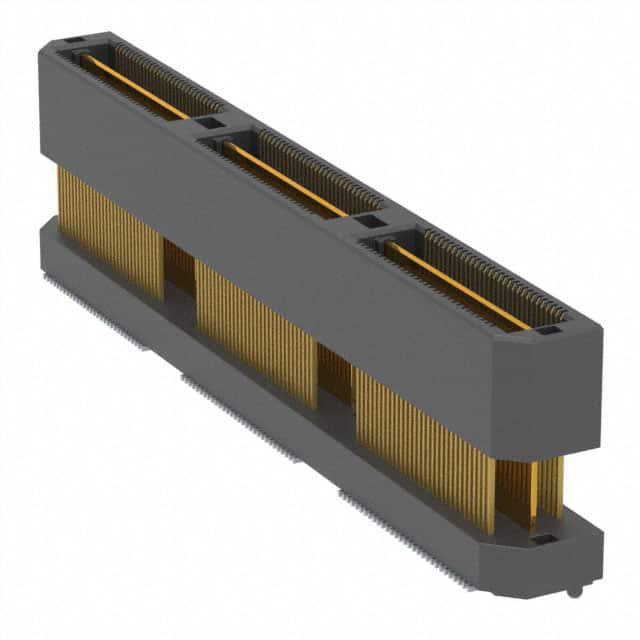

QTH-090-04-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 180pin 16mm 15.24mm 250nm 金 SMD,P=0.5mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 612-QTH-090-04-L-D-A-K-TR-ND
供应商: Digi-Key
标准整包数: 100
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-04-L-D-A-K-TR

QTH-090-04-L-D-A-K-TR概述

    电子元器件产品技术手册
    本文档提供了关于特定电子元器件的技术手册内容,旨在帮助用户深入了解其基本特性和应用场景。本手册由Samtec公司编制,内容涉及产品描述、技术参数、应用案例以及常见问题解答。请注意,本手册仅用于内部参考,任何未经授权的披露、复制、转让或修改均为严格禁止的行为。

    1. 产品简介


    产品类型: 双排高密度终端组件(Double Row High Density Terminal Assemblies)
    主要功能: 用于电路板之间的连接,提供稳定的电气接触和机械支撑。
    应用领域:
    - 计算机与网络设备
    - 工业控制系统
    - 通信基础设施
    - 医疗设备

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | 可选针数范围:-030, -060, -090, -120, -150(每行) |
    | 接触材料 | 信号引脚:磷青铜
    接地平面:磷青铜 |
    | 导电材料 | 接触区域镀金厚度选择:3 µ''、10 µ''、30 µ''、50 µ'' |
    | 绝缘材料 | LCP UL94V-0,颜色:黑色 |
    | 包装选项 | -01到-04,-09,-10可选聚酰亚胺薄膜垫片
    -090位置最大
    -060位置最大带引导柱选项(-GP) |
    | 引脚锁定选项 | 摩擦锁(-FL)、固定柱(-GP)、扣锁(-LC)、插锁(-L) |
    | 插拔力 | 最小推入力:6oz(-01和-02),8oz(-03至-10) |
    | 推出力 | 最小推出力:6oz(-01和-02),8oz(-03至-10) |
    | 精度 | 接触公差:最大0.002英寸(0.05毫米) |
    | 防护等级 | 接地平面与座平面的最大接触共面性为0.001英寸+/-0.0025 |

    3. 产品特点和优势


    - 双排设计: 提供更高的密度和更紧凑的布局。
    - 多种引脚样式选择: -01到-10,适合不同的应用需求。
    - 多层镀金工艺: 保证长期可靠性,减少氧化。
    - 可选锁扣与摩擦锁: 增强机械稳定性,减少意外断开的风险。
    - 多种包装形式: 适用于不同生产环境的需求,如单盘、卷带等。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制单元: 在复杂控制面板中,该组件确保信号传输的稳定性和准确性。
    - 网络路由器: 通过多个针数和镀金工艺的选择,能够承受高温及震动的影响。
    使用建议:
    - 在安装时请确保引脚与插座正确对齐,避免强行插入造成损坏。
    - 如需频繁插拔,建议选择带有锁扣或摩擦锁的型号以提高稳定性。
    - 为了防止电磁干扰,可以考虑使用带有屏蔽功能的产品。

    5. 兼容性和支持


    - 兼容性: 该产品可以与Samtec公司的其他终端组件兼容。
    - 支持和服务: Samtec公司提供全方位的技术支持,包括产品咨询、定制化服务及售后维修。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 检查是否有异物阻挡,必要时更换新的插座。 |
    | 使用过程中信号丢失 | 确保接触点无氧化,重新清洁接触区域。 |
    | 安装后发生偏移 | 检查安装方向,确保正确对准。 |

    7. 总结和推荐


    综合来看,这款双排高密度终端组件凭借其优越的电气性能和机械稳定性,在工业自动化、网络设备等领域具有广泛的应用前景。它不仅具备优良的设计,而且提供了丰富的定制选项,满足多样化的市场需求。对于需要高性能连接解决方案的工程师和设计师来说,这是一款值得推荐的产品。
    请注意,本文档包含敏感信息,仅供授权人员内部参考使用。

QTH-090-04-L-D-A-K-TR参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 180pin
接合堆叠高度 16mm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
