首页  >  产品百科  >  TCSD-13-D-06.00-01-N

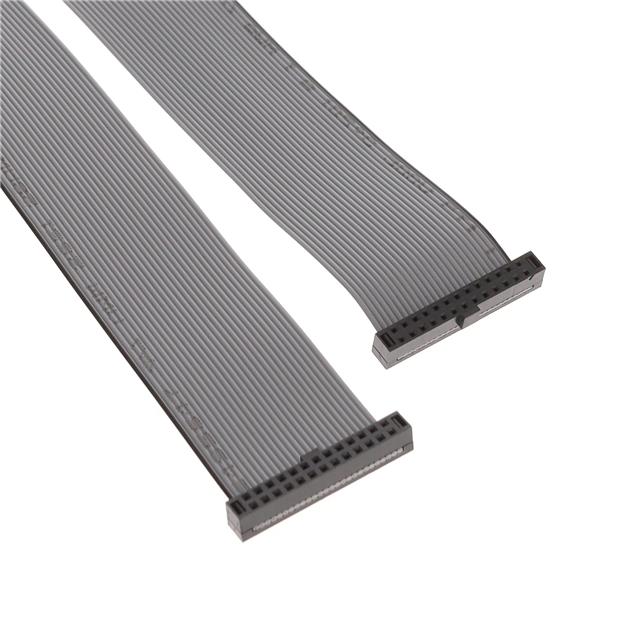

TCSD-13-D-06.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec IDC 插座电缆组件, TCSD 系列, 26 路, 美国线规 28 AWG, 灰色
供应商型号: 200-TCSD13D060001N
供应商: Mouser
标准整包数: 1
SAMTEC 矩形线缆 TCSD-13-D-06.00-01-N

TCSD-13-D-06.00-01-N概述

    #

    产品简介


    产品描述
    本手册描述的是TCSD-XX-X-XX.XX-01-X-XXX-XXX型号的2mm双排IDC(绝缘位移连接器)组件。这种类型的电子元器件主要用于将多根导线进行端子化连接,适用于多种电子设备和系统中,例如计算机、通信设备、工业控制系统等。
    主要功能
    该IDC组件的主要功能是提供一种高效、便捷的方式来连接多根导线,同时保持良好的电气性能和机械稳定性。它特别适合于需要大量导线连接的应用场景,能够显著提高布线效率和连接可靠性。
    应用领域
    - 计算机和服务器: 用于主板和其他电路板上的连接。
    - 通信设备: 例如路由器、交换机等设备内部的导线连接。
    - 工业控制设备: 在自动化生产线和控制系统中实现导线的快速连接。
    - 医疗设备: 需要高可靠性和精密连接的场合。
    #

    技术参数


    以下是TCSD-XX-X-XX.XX-01-X-XXX-XXX型2mm双排IDC组件的技术规格和性能参数:
    | 参数 | 值 |

    | 支持位置数 | 03, 04, 05, 07, 08, 10, 12, 13, 15, 17, 20, 22, 25 |
    | 导线风格 | 单端(-S)、双端(-D) |
    | 组件长度 | 最小2.00英寸(50.8mm) |
    | 端部装配选项 | -D、-R、-M、-O、-RN1、-RN2 |
    | 表面处理选项 | 标准镀金、闪金选择性镀锡(-F)、轻镀金选择性镀锡(-L) |
    | 绝缘材料 | 黑色PBT |
    | 接触材料 | 经过热处理的铍铜 |
    | 导线规格 | 28 AWG, 7/36, Tinned, Copper with PVC insulation |
    | 色标导线指示 | 黑色、蓝色或红色 |
    #

    产品特点和优势


    独特功能
    - 双排设计: 提供更多的端子位置,适合各种复杂的电路需求。
    - 可选端子位置: 支持多个端子位置的选择,满足不同应用场景的需求。
    - 多种表面处理选项: 提供标准镀金、闪金选择性镀锡等多种选项,以适应不同的电气需求和环境条件。
    - 极高的电气测试标准: 所有组装件需通过100%电气短路和开路测试,并且所有组件都要经过800V高压耐压试验。
    市场竞争力
    这款IDC组件因其高效的连接能力、多样化的配置选项以及出色的电气和机械性能,在市场上具有很强的竞争力。无论是在研发阶段还是生产环境中,都能极大地提升工作效率和产品质量。
    #

    应用案例和使用建议


    应用案例
    - 计算机和服务器: 用于电路板上的信号传输,特别是在主板上进行多根导线的连接。
    - 通信设备: 在路由器和交换机等网络设备内部,用于不同模块之间的信号传输。
    - 工业控制系统: 在自动化生产线中,用于控制设备之间信号的快速、可靠连接。
    使用建议
    - 安装注意事项: 在安装过程中应确保导线不超出电缆绝缘层,避免接触不良或短路风险。
    - 导线过长处理: 导线过长时,应按照制造商的指导手册缩短到合适长度,确保电气性能。
    - 正确识别导线: 根据手册中的色标导线指示,确保正确连接每个导线端子,避免错误接线。
    #

    兼容性和支持


    兼容性
    - 其他电子元器件: 该组件通常与相应的公头组件配合使用,形成完整的连接器对。
    - 电缆类型: 适用于各种符合28 AWG规格的电缆。
    支持和服务
    - 制造商支持: SAMTEC公司提供全面的产品支持服务,包括技术支持、售后服务和维护。
    - 质量保证: 所有产品均经过严格的质量控制流程,确保满足行业标准和客户需求。
    #

    常见问题与解决方案


    常见问题
    1. 导线连接不稳定
    解决方案: 检查导线是否已经正确插入到端子位置,确认导线没有超出电缆绝缘层。
    2. 连接器出现故障
    解决方案: 确认连接器是否已正确安装并检查是否有任何损坏或腐蚀的迹象。必要时更换连接器。
    3. 电气测试失败
    解决方案: 确保所有连接都正确无误,重新进行电气短路和开路测试,以验证连接器的性能。
    #

    总结和推荐


    综合评估
    TCSD-XX-X-XX.XX-01-X-XXX-XXX型2mm双排IDC组件凭借其高效、可靠的连接能力和广泛的适用范围,在电子设备连接中表现出色。其多样化的设计选项和严格的制造标准使其在市场上具有很高的竞争力。
    是否推荐
    基于上述各方面因素,我们强烈推荐使用这款IDC组件。无论是对于工业自动化设备还是计算机和通信设备,它都能够提供可靠且高效的连接解决方案。如果您正在寻找一款高质量、高性能的连接器组件,这款产品将是您的理想选择。

TCSD-13-D-06.00-01-N参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装

TCSD-13-D-06.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TCSD-13-D-06.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC TCSD-13-D-06.00-01-N TCSD-13-D-06.00-01-N数据手册

TCSD-13-D-06.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.0765 ¥ 127.3964
10+ $ 13.4028 ¥ 113.2537
25+ $ 12.6252 ¥ 106.6829
50+ $ 11.7828 ¥ 99.5647
100+ $ 10.962 ¥ 92.6289
250+ $ 9.87 ¥ 83.4015
500+ $ 8.127 ¥ 68.6732
1000+ $ 6.846 ¥ 57.8487
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 127.39
