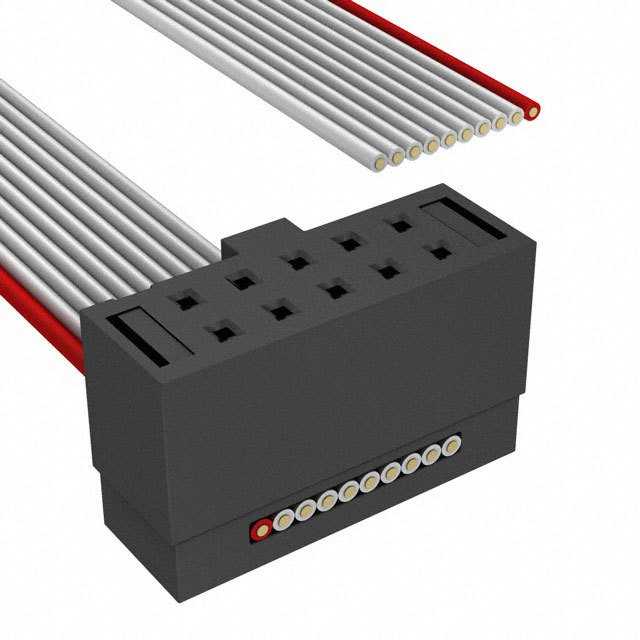

FFSD-05-S-04.70-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述:
供应商型号: Q-FFSD-05-S-04.70-01-N
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形线缆 FFSD-05-S-04.70-01-N

FFSD-05-S-04.70-01-N概述


    产品简介


    电子元器件概述
    本手册描述的产品是一款高性能的双排IDC(Insulation Displacement Contact)连接器组件。这些连接器主要用于高密度互连应用中,能够高效、可靠地传输信号。它们广泛应用于电信设备、计算机网络、消费电子等领域,提供可靠的电气性能和机械稳定性。

    技术参数


    以下是该产品的关键技术规格:
    - 接触材料:铍铜(BeCu)
    - 电线规格:30 AWG,7/38,镀锡,多股线带灰色PVC绝缘层
    - 端子规格:0.050英寸 x 0.050英寸
    - 组装长度:包括附加选项长度,所有采用-D"XX"选项的最小值为4.00英寸 [101.6 mm];其他选项最小值为1.00英寸 [25.4 mm]
    - 引脚样式:单端(-S)、双端(-D"XX")
    - 装配长度:最小值2.00英寸 [50.8 mm],递增1.00英寸 [25.4 mm]
    - 焊接方式:逆向焊接(-RW)
    - 引脚反转:单端(-R)、中间反转(-M)、外端反转(-O)
    - 防水等级:提供应力释放选项(-SR),能够承受5磅 [22牛] 的直拉力
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT UL94V-0),黑色
    - 电镀方式:金镀层厚度0.000010英寸,镍镀层厚度0.000050英寸,底层镀锡厚度0.000200英寸

    产品特点和优势


    这款双排IDC连接器组件拥有多种独特的功能和优势,使其在市场上具有显著的竞争优势:
    - 高可靠性:采用了优质的材料和先进的制造工艺,确保了长期稳定的电气性能。
    - 灵活的配置选项:提供了丰富的配置选项,如单端、双端、逆向焊接等,能够满足不同应用场景的需求。
    - 出色的防水性能:通过添加应力释放选项(-SR),能够有效地防止水分侵入,延长使用寿命。
    - 简便的安装和维护:设计简洁,易于安装和维护,减少了维修时间和成本。

    应用案例和使用建议


    - 电信设备:适用于路由器、交换机等高密度互连需求的设备。推荐使用双端配置(-D"XX"),以实现更高的密度和可靠性。
    - 计算机网络:适合服务器和数据中心内部布线,特别是在需要逆向焊接和应力释放的情况下。
    - 消费电子:用于打印机、复印机等设备的内部连接。推荐使用单端配置(-S),并确保适当的电线截断以避免导体过长导致的问题。

    兼容性和支持


    该IDC连接器组件具有良好的兼容性,可以与其他标准电子元件配合使用。厂商提供了详尽的技术文档和支持服务,确保用户能够快速解决问题。此外,厂商还提供定制化的解决方案,以满足特定客户的需求。

    常见问题与解决方案


    1. 问题:电缆过长,导致接头不稳定。
    解决办法:按照手册中的说明,合理截断电缆长度,确保导体不超过电缆绝缘层。
    2. 问题:安装过程中出现短路现象。
    解决办法:确保正确的端子配置,并进行100%电气测试,检查是否有短路或开路情况。
    3. 问题:应力释放效果不佳。
    解决办法:选择合适的应力释放选项(-SR),并按照制造商的指导正确安装。

    总结和推荐


    总体而言,这款双排IDC连接器组件在设计、性能和可靠性方面表现优异。它不仅具备多种配置选项,能够适应不同的应用场景,还提供了出色的防水性能和简便的安装维护。对于需要高密度互连且要求高可靠性的电信、计算机网络和消费电子领域来说,这是非常值得推荐的产品。无论是在研发阶段还是批量生产,这款连接器都能提供卓越的表现。

FFSD-05-S-04.70-01-N参数

参数
零件状态 在售
