首页  >  产品百科  >  ISDF-06-D

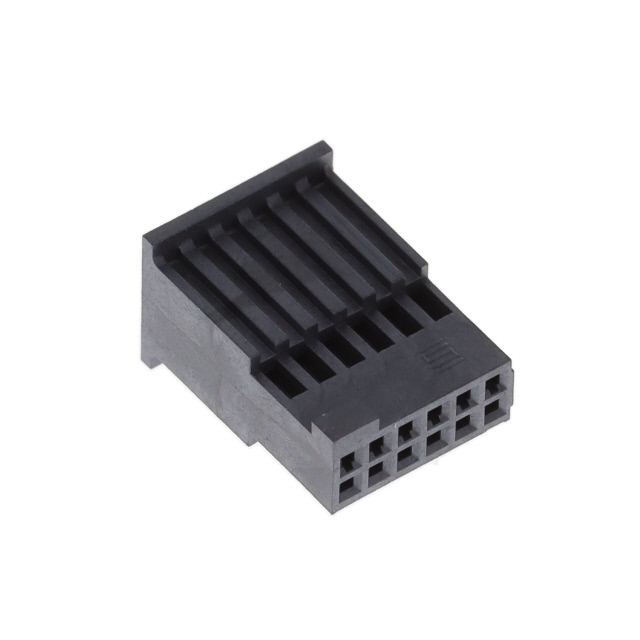

ISDF-06-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Insulator,Latch Lock 2 12pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 8mm(长度)*11.18mm(高度)
供应商型号: ISDF-06-D-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ISDF-06-D

ISDF-06-D概述

    ISDF系列电子元器件技术手册

    产品简介


    ISDF系列是由SAMTEC公司生产的电子连接器产品,具有双行配置。该系列产品主要用于各种电路连接应用,如电信、计算机、医疗设备及消费电子产品等领域。ISDF系列连接器采用金属保留卡扣设计(-M选项)、双重螺丝固定(-S选项)及摩擦锁定(-L选项),确保了其在高振动和冲击环境下的稳定性和可靠性。

    技术参数


    以下是ISDF系列连接器的关键技术参数:
    | 参数 | 值 |

    | 连接器类型 | 双行配置 |
    | 每行位置数量 | 02 到 50 (可选)|
    | 保留卡扣 | 金属(-M选项) |
    | 螺丝固定 | 双重螺丝(-S选项)|
    | 锁定机制 | 摩擦锁定(-L选项)|
    | 绝缘材料 | LCP,UL 94 V-0等级,黑色 |
    | 锁扣材料 | 镍镀铍铜 |
    | 按钮材料 | 尼龙,白色 |
    | 插头 | TP-03 |
    | 管道 | PT-1-24-02-44, PT-1-24-08-15 |
    | 拔出力 | 0.5磅(2.22牛顿)|

    产品特点和优势


    ISDF系列连接器以其独特的设计优势在市场上脱颖而出。金属保留卡扣提供了稳固的机械连接,而双重螺丝固定则确保了长期稳定性。摩擦锁定机制保证了高频率连接器的稳定性能。此外,ISDF系列的LCP绝缘材料具备优异的耐热和阻燃性能,确保了连接器在恶劣环境中的可靠性。这些特性使得ISDF系列在高可靠性需求的应用中具有显著的优势。

    应用案例和使用建议


    ISDF系列连接器广泛应用于需要高可靠性的电路连接场景。例如,在医疗设备中,ISDF系列连接器能够承受频繁的插拔操作,并保持稳定的信号传输。在电信领域,它们用于确保数据通信的稳定性和可靠性。对于用户来说,安装和维护ISDF系列连接器时应注意:
    - 使用合适的工具来拧紧螺丝固定,以避免损坏绝缘材料。
    - 在安装过程中检查每个接触点的连接状态,确保良好的电气连接。
    - 定期清洁连接器,防止灰尘和污垢影响性能。

    兼容性和支持


    ISDF系列连接器可与多种标准管脚尺寸和其他类型的SAMTEC连接器配合使用,确保了系统的互换性和扩展性。SAMTEC公司为ISDF系列提供全面的技术支持和售后服务,包括产品培训、安装指南和故障排查指导。用户可以通过电话或电子邮件与技术支持团队联系,获得专业的帮助和支持。

    常见问题与解决方案


    用户在使用ISDF系列连接器时可能遇到的问题及其解决方案包括:
    1. 连接器不稳定
    解决方案:重新安装并确保螺丝固定到位,使用合适的扭矩值。
    2. 信号传输质量差
    解决方案:检查接触点是否有灰尘或污垢,进行适当的清洁处理。
    3. 拔出力不足
    解决方案:检查锁扣是否完好无损,必要时更换新的锁扣组件。

    总结和推荐


    ISDF系列电子连接器凭借其卓越的设计、可靠的性能以及广泛的应用场景,成为了市场上一款非常受欢迎的产品。对于需要高可靠性连接的用户来说,ISDF系列是理想的选择。其优越的电气特性和耐用性使得它在众多应用中表现出色。因此,强烈推荐在关键电路连接需求的场合下使用ISDF系列连接器。

ISDF-06-D参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 12pin
类型 Insulator,Latch Lock
颜色 黑色
长*宽*高 8mm(长度)*11.18mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,管装

ISDF-06-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ISDF-06-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ISDF-06-D ISDF-06-D数据手册

ISDF-06-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2724 ¥ 29.5874
10+ $ 2.6622 ¥ 24.0703
25+ $ 2.3637 ¥ 20.9606
50+ $ 2.2225 ¥ 19.7081
100+ $ 2.09 ¥ 18.5331
250+ $ 1.9269 ¥ 17.0872
500+ $ 1.8121 ¥ 16.0689
1000+ $ 1.7042 ¥ 15.1118
2500+ $ 1.6493 ¥ 14.6252
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.58
直接购买
加入购物车
