首页  >  产品百科  >  QFS-016-04.25-L-D-DP-A

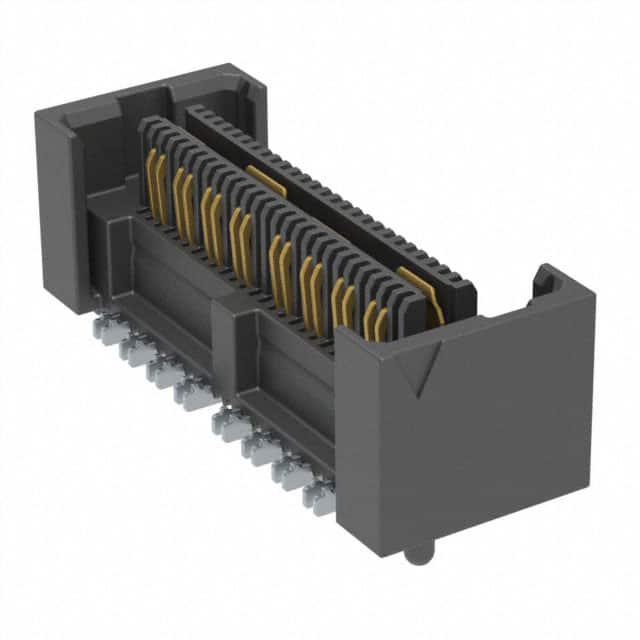

QFS-016-04.25-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距32p双排排母 板对板, QFS系列, 直角, 表面
供应商型号: QFS-016-04.25-L-D-DP-A
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-016-04.25-L-D-DP-A

QFS-016-04.25-L-D-DP-A概述

    QFS 系列金属平面连接器技术手册

    产品简介


    QFS系列金属平面连接器是一种用于高性能电子系统的高品质连接解决方案。该系列产品提供单端和差分对两种连接方式,适用于多种应用领域,如计算机、通信设备、工业控制和医疗设备等。产品包括多个型号,例如QFS–026–04.25–L–D–A和QFS–032–04.25–L–D–DP–A,均采用独特的金属平面设计以提高稳定性和耐用性。

    技术参数


    | 参数 | 描述 |

    | 引脚布局 | 每个银行最多可包含52个引脚,差分对配置最多16对 |
    | 领导风格 | 04.25,06.25,09.75等 |
    | 材料 | 绝缘材料为液晶聚合物;接触和接地平面材料为磷青铜 |
    | 表面处理 | 金镀层(10 µ" (0.25 µm)) |
    | 电流承载能力 | 单个触点:2.6 A(2个触点供电) |
    | 地平面:15.7 A(1个地平面供电) |
    | 电压等级 | 300 VAC(与QMS匹配) |
    | 工作温度 | -55°C 至 +125°C |
    | RoHS 合规性 | 是 |

    产品特点和优势


    QFS系列金属平面连接器具备以下独特功能和优势:
    - 增强的插入深度:特别适合需要更高稳定性的坚固应用。
    - 一体化金属平面:提供更好的电源或接地支持。
    - 高电流承载能力:每个触点最大2.6 A,地平面最大15.7 A,确保电力传输稳定。
    - 广泛的温度范围:从-55°C到+125°C,满足不同环境需求。

    应用案例和使用建议


    QFS系列连接器广泛应用于各种高性能计算平台,例如PCI/104-Express™ 和SUMIT™,这些平台通常需要高度可靠的数据传输。根据手册中提供的数据,QFS连接器可与UMPT/UMPS配合使用,形成灵活的两部分式电源/信号解决方案。
    使用建议:
    - 在选择领导风格时,考虑实际应用需求,比如空间限制或电流要求。
    - 考虑与所需设备的连接方式(如SO-1524或JSOM)进行匹配,确保正确的连接和定位。
    - 配合特定的支架使用,以达到最佳的物理和电气连接效果。

    兼容性和支持


    QFS系列连接器具有良好的兼容性,可以与多种标准接口(如SUMIT™、PCI/104-Express™)配合使用。制造商提供了详尽的技术支持和维护服务,用户可以通过官方网站或联系技术支持获取帮助。

    常见问题与解决方案


    1. QFS连接器如何确保与电路板的正确对齐?
    - 使用制造商提供的支架(如SO-1524或JSOM),确保连接器准确安装到电路板上。
    2. 如果出现电流过载情况,如何保护连接器?
    - 应根据电流承载能力合理设计电路,如通过添加保险丝或限流器来保护连接器不受损害。
    3. 如何清洁和保养QFS连接器?
    - 定期检查并清理连接器表面,避免尘埃和污染物积累,可以使用适当的清洁工具(如无水酒精)轻轻擦拭。

    总结和推荐


    QFS系列金属平面连接器凭借其卓越的设计、可靠的性能和广泛的适用性,在众多应用场景中表现出色。强烈推荐在需要高可靠性、强电流承载能力和宽温度范围的应用中使用。此外,制造商提供的优质支持和详尽的技术文档进一步增加了该产品的市场竞争力。

QFS-016-04.25-L-D-DP-A参数

参数
触头镀层
板上高度 7.06mm
针脚数 32pin
接合堆叠高度 10mm,11mm,14mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 640μm
排数 2
长*宽*高 22.36mm(长度)*8.13mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-016-04.25-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-016-04.25-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-016-04.25-L-D-DP-A QFS-016-04.25-L-D-DP-A数据手册

QFS-016-04.25-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.2345 ¥ 78.2162
25+ $ 8.3821 ¥ 69.6937
52+ $ 6.6817 ¥ 55.5556
104+ $ 5.9996 ¥ 49.8578
260+ $ 5.6126 ¥ 45.9616
520+ $ 4.5682 ¥ 37.4086
1040+ $ 4.5682 ¥ 37.4086
库存: 92
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 391.08
