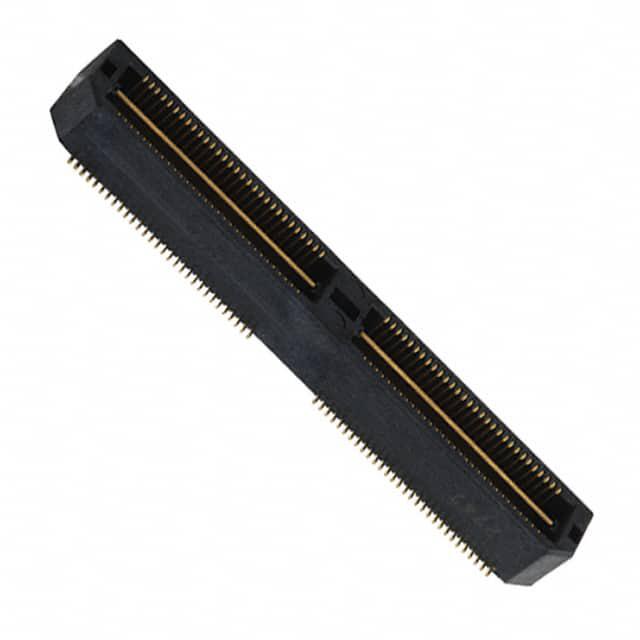

QTH-060-01-F-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 120pin 5mm 4.06mm 76nm 金 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: QTH-060-01-F-D-A-K-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-F-D-A-K

QTH-060-01-F-D-A-K概述

    电子元器件产品技术手册解析

    产品简介


    本文所讨论的产品是QTH-30-XX-D-XX-A系列,这是一种由Samtec公司生产的高密度双排插座连接器。其主要用途是用于电子设备的信号传输,广泛应用于计算机、通信设备及各种工业控制领域。该连接器采用独特的设计,具备多种安装选项,能够满足不同应用场景的需求。

    技术参数


    QTH-30-XX-D-XX-A系列的技术参数如下:
    - 位置数:-030, -060, -090, -120, -150(每行)
    - 行间距:可根据需要定制
    - 接触镀层:
    - 选择性金(3 μ'')结合磨砂锡尾部(仅限-03至-10)
    - 选择性金(10 μ'')结合磨砂锡尾部(仅限-03至-10)
    - 30 μ''金接触区域,3 μ''金尾部
    - 选择性金(50 μ'')结合磨砂锡尾部
    - 引脚长度:可选0.168英寸至1.1511英寸
    - 锁定选项:锁定片(LC)、摩擦锁(FL)、引导柱(GP)、固定件(RT1)和锁定套件(L)

    产品特点和优势


    - 多样性:提供多种配置选项,满足不同应用需求。
    - 高性能:采用高质量材料(如磷青铜),确保长期稳定性和可靠性。
    - 安装简便:多样的锁定机制方便快速而安全的安装。
    - 兼容性强:多种包装选项(如托盘、带卷和盘式)适应不同的生产和存储需求。

    应用案例和使用建议


    该连接器适用于多种设备,包括高性能计算平台、工业自动化系统、网络通信设备等。在使用过程中,推荐先根据具体应用选择合适的接触镀层和引脚长度,以达到最佳的性能表现。此外,确保正确使用锁定装置,可以显著提升产品的稳定性。

    兼容性和支持


    该产品与Samtec的其他连接器和配件高度兼容。Samtec为购买者提供详尽的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    - 问题1:如何正确安装锁定装置?
    - 解决方案:参考产品手册中的安装指南,确保每个锁定部件正确安装到位。
    - 问题2:产品运行时出现接触不良怎么办?
    - 解决方案:检查所有锁定装置是否正确安装,确认引脚长度和接触镀层符合应用要求。如有必要,联系Samtec技术支持获取进一步帮助。

    总结和推荐


    QTH-30-XX-D-XX-A系列连接器凭借其多样化的配置、可靠的性能以及良好的兼容性,成为了市场上极具竞争力的产品。无论是针对高性能计算还是工业自动化领域,它都展现出了卓越的应用价值。强烈推荐使用这款产品,特别是在追求高性能和稳定性的应用场景中。
    请注意,此产品文档含有Samtec公司专有的保密信息。未经书面同意,不得泄露、复制或传播本文件的任何部分。

QTH-060-01-F-D-A-K参数

参数
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
