首页  >  产品百科  >  QSE-020-01-H-D-A-K-TR

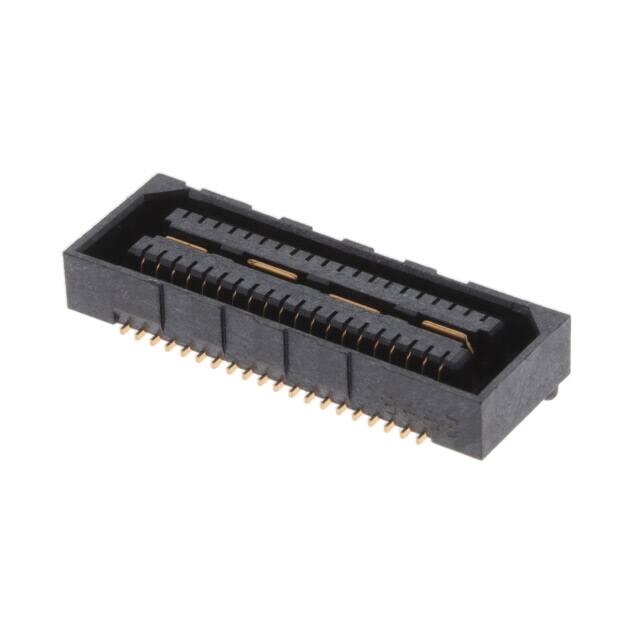

QSE-020-01-H-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 插座, QSE系列, 直角, 表面
供应商型号: 3671219
供应商: 海外现货
标准整包数: 20
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSE-020-01-H-D-A-K-TR

QSE-020-01-H-D-A-K-TR概述

    电子元器件技术手册解析:QSE-XXX-01-XXX-D-XXX-XX

    1. 产品简介


    QSE-XXX-01-XXX-D-XXX-XX是一款8mm双排高密度插座组装件,由Samtec公司生产。此产品设计用于提供稳定的信号传输和电气连接。主要应用于需要高密度连接的应用场景,如计算机主板、服务器背板、网络设备等。

    2. 技术参数


    以下是产品的主要技术参数和电气特性:
    - 尺寸:
    - 插座间距:0.025英寸(0.64毫米)
    - 长度:1.346英寸(34.2毫米)
    - 宽度:0.51英寸(13.0毫米)
    - 材料:
    - 绝缘体:液晶聚合物(LCP),UL94V-0等级,黑色
    - 接触点:磷青铜
    - 接地平面:磷青铜
    - 电特性:
    - 最小接触力:8盎司(227克力)
    - 接地平面最小保持力:8盎司(227克力)
    - 工作环境:
    - 工作温度范围:-55°C到+125°C
    - 储存温度范围:-65°C到+150°C

    3. 产品特点和优势


    - 高可靠性: 采用磷青铜材料作为接触点和接地平面,确保长期稳定可靠的电气连接。
    - 高密度连接: 设计用于高密度应用,每行最多可容纳100个位置。
    - 多种选项: 支持多种引脚样式(如导针、锁紧夹、摩擦锁等)和表面处理(如3μ"、10μ"、30μ"金选区、50μ"电抛光金选区等),满足不同应用场景的需求。
    - 封装选择: 可选择带引导柱(Guide Post)、锁定夹(Locking Clip)和摩擦锁(Friction Locks)等多种安装方式。

    4. 应用案例和使用建议


    应用案例:
    - 计算机主板: QSE-XXX-01-XXX-D-XXX-XX可以用于高性能计算机主板上的高密度连接需求。
    - 服务器背板: 在服务器背板上,QSE-XXX-01-XXX-D-XXX-XX能够确保稳定的信号传输,满足服务器内部各组件间的高密度连接需求。
    - 网络设备: 如路由器、交换机等,QSE-XXX-XXX-D-XXX-XX可以用于这些设备内部的高密度电路板连接。
    使用建议:
    - 确保在安装过程中遵循正确的安装步骤,特别是对于需要手动放置的选项(如-FL摩擦锁),避免损坏组件。
    - 对于高密度连接,建议在安装前进行详细的设计验证,以确保所有组件的正确对齐和紧密贴合。
    - 在实际应用中,建议定期检查连接状态,确保接触点和接地平面的可靠性。

    5. 兼容性和支持


    - 兼容性: 本产品可以与其他制造商的类似规格组件兼容,但需要确保引脚间距和电气特性的匹配。
    - 支持: Samtec公司为客户提供全面的技术支持,包括安装指导、售后技术支持和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座无法正确插入电路板 | 确认插针间距和电路板孔径一致;重新检查装配步骤 |
    | 接触电阻异常高 | 检查接触点是否氧化,必要时清洁或更换 |
    | 连接不稳定 | 检查是否有足够的保持力,调整安装方式 |

    7. 总结和推荐


    QSE-XXX-01-XXX-D-XXX-XX是一款高品质的高密度插座组装件,具有良好的可靠性和广泛的应用场景。它的多种选项使其适用于不同的工业需求。如果你正在寻找一种高密度、高可靠性的连接解决方案,QSE-XXX-01-XXX-D-XXX-XX是一个非常值得考虑的选择。
    希望这篇综述能帮助你更好地了解QSE-XXX-01-XXX-D-XXX-XX及其适用场景。

QSE-020-01-H-D-A-K-TR参数

参数
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-020-01-H-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-H-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSE-020-01-H-D-A-K-TR QSE-020-01-H-D-A-K-TR数据手册

QSE-020-01-H-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 63.8614
库存: 20
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 1277.22
