HLE-114-02-G-DV-BE-A-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 28pin 4.1A 510nm 金 黑色 SMD,P=2.54mm 贴片安装 35.56mm(长度)*6.6mm(高度)
供应商型号: N-HLE-114-02-G-DV-BE-A-K-TR
供应商: 云汉优选
标准整包数: 1

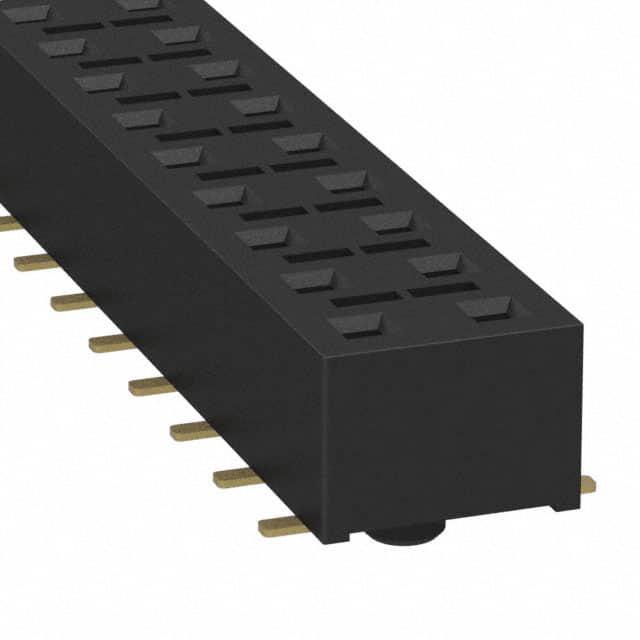

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-114-02-G-DV-BE-A-K-TR

HLE-114-02-G-DV-BE-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本文将为您介绍一款高性能的电子元器件——HLE系列连接器。HLE连接器是一种小型化、高性能的高速连接解决方案,主要用于高速数据传输和信号处理。它们广泛应用于工业自动化、通信设备、计算机系统、航空航天等领域,以其高可靠性、卓越的性能和广泛的应用范围赢得了市场的认可。

    技术参数


    HLE连接器的关键技术参数如下:
    - 引脚数量: 02到50个
    - 节距: 2.54mm (.100")
    - 锁紧方式: 可选锁定夹(-LC)
    - 绝缘材料: 黑色液晶聚合物
    - 接触材料: 贝壳铜(BeCu)
    - 镀层选项: 金(Au)或锡(Sn)覆盖50微英寸(1.27微米)镍(Ni)
    - 电流承载能力: 每个引脚最大4.1A(两个引脚供电时)
    - 电压等级: 400V AC
    - 工作温度范围: -55°C至+125°C
    - 安装深度: 1.78mm至3.43mm(通孔),或最小2.59mm加上板厚
    - 通过认证: RoHS合规
    - 表面贴装: 支持无铅焊接,SMT引脚翘曲度最大0.10mm(02-20个引脚),0.15mm(21-50个引脚)

    产品特点和优势


    HLE连接器具有以下显著特点和优势:
    - 高性能: 专为高速数据传输设计,适用于工业自动化和高端计算设备。
    - 高可靠性: 采用高品质材料和制造工艺,确保长期稳定运行。
    - 广泛的兼容性: 可以与多种接头类型(如TSW, MTSW, DW等)配对使用。
    - 灵活的配置选项: 多种引脚数和镀层选项可选,适应不同应用场景。
    - 易于安装: 锁紧夹(-LC)和底入式(-BE)选项简化了安装过程。

    应用案例和使用建议


    HLE连接器广泛应用于各种工业自动化设备、服务器、网络交换机和其他高端电子设备中。例如,在工业自动化中,它用于连接控制面板和传感器;在网络交换机中,它用于高速数据传输接口。根据手册中的应用场景,推荐在高温环境下选择镀层厚度更大的版本以保证可靠性能。在实际使用中,需要注意保持正确的安装深度以避免引脚损坏。

    兼容性和支持


    HLE连接器可以与多种接头类型(如TSW, MTSW, DW等)配对使用。供应商提供了详细的安装指南和支持服务,包括焊接前的检测和安装后的测试,以确保最佳的安装效果。

    常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及其解决方案:
    - 引脚变形: 使用专业工具进行安装,确保引脚正确对齐。
    - 安装深度不准确: 确认插头的安装深度符合规格要求,避免过深或过浅。
    - 接触不良: 确保引脚完全插入且没有松动,必要时重新插拔一次。

    总结和推荐


    总体来说,HLE系列连接器以其出色的性能、高可靠性和灵活性在众多应用领域中表现出色。其广泛的兼容性和供应商的支持服务进一步增强了其市场竞争力。我们强烈推荐使用这款连接器,特别是在需要高速数据传输和高性能信号处理的环境中。
    此文章详细介绍了HLE系列连接器的技术参数、特点和优势,以及其在不同应用中的表现,并提供了一些实用的使用建议和问题解决方案。希望这些信息能帮助您更好地了解和使用这一高性能连接器产品。

HLE-114-02-G-DV-BE-A-K-TR参数

参数
颜色 黑色
针脚数 28pin
防护等级 -
类型 Bottom Entry,Push-Pull,Receptacle
间距-配接 2.54mm
触头镀层厚度 - 配接 510nm
触头镀层 - 配接
额定电流 4.1A
排数 2
长*宽*高 35.56mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-114-02-G-DV-BE-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-114-02-G-DV-BE-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-114-02-G-DV-BE-A-K-TR HLE-114-02-G-DV-BE-A-K-TR数据手册

HLE-114-02-G-DV-BE-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.2188 ¥ 35.8598
库存: 130
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1075.79
