EHT-110-01-F-D

厂牌: SAMTEC
产品描述: Samtec 排针, 公插, 20路, 2行, 2mm节距, 通孔安装
供应商型号: ET-2856215
供应商: 海外现货
标准整包数: 1

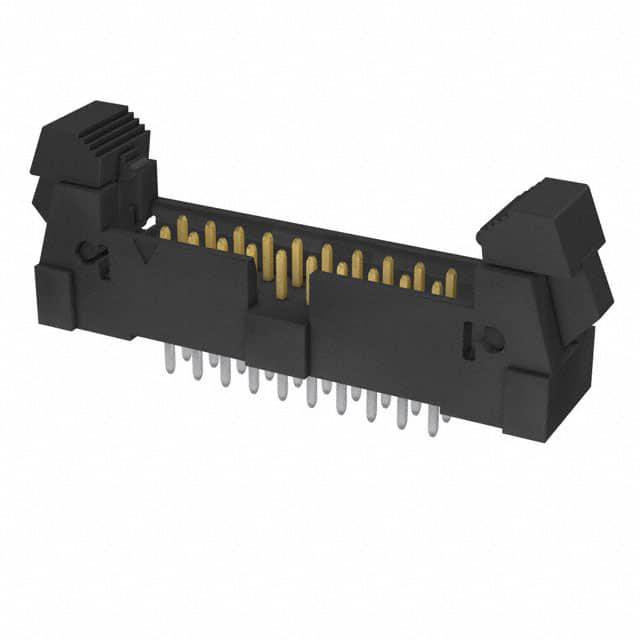

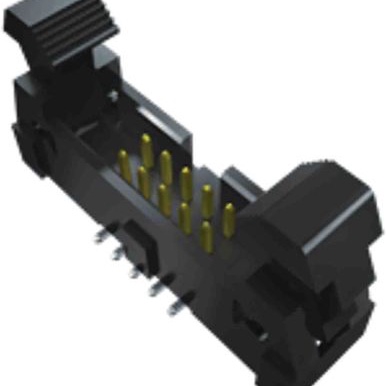

SAMTEC 矩形连接器 - 针座 - 公插针 EHT-110-01-F-D

EHT-110-01-F-D概述

    # 电子元器件产品技术手册

    产品简介


    本技术手册描述了一款由Samtec公司生产的电子元器件——EHT-1XX-01-XX-D-XX-XX-XX-X-XX 2mm Ejector Header Assembly。这是一种用于连接电路板上的插头和插座的电子元器件。该产品的标准尺寸范围为5到25个位置,并支持多种安装方式,如直角安装(Right Angle)、表面贴装(Surface Mount)和自动放置贴装(Pick and Place)。这些特性使得它在各种电子设备中都有广泛的应用,例如通信设备、计算机硬件、工业控制系统等。

    技术参数


    规格参数
    - 位置数量:5到25个
    - 安装方式:直角安装(Right Angle),表面贴装(Surface Mount),自动放置贴装(Pick and Place)
    - 封装选项:管式包装(Tubes)、带式卷绕包装(Tape and Reel),带式卷绕满卷(Full Reel Tape and Reel)
    铅样式和电镀规格
    | 铅样式 | 电镀规格 |

    | -S | 30µ"金接触区,尾部哑光锡 |
    | -F | 3µ"金接触区,尾部哑光锡 |
    | -T | 哑光锡 |
    | -H | 30µ"金接触区,尾部3µ"金 |
    | -L | 10µ"金接触区,尾部哑光锡 |
    | -SM | 30µ"金接触区,尾部哑光锡 |
    | -FM | 3µ"金接触区,尾部哑光锡 |
    | -TM | 哑光锡 |
    | -LM | 10µ"金接触区,尾部哑光锡 |
    工作环境
    - 尺寸公差:尺寸以英寸表示,公差范围为0.0020 [0.051] mm。
    - 最小推力:1磅
    - 插针旋转角度:最大2度

    产品特点和优势


    该产品采用高品质材料制成,具有高可靠性。具体特点如下:
    1. 高精度定位:通过精确的机械设计确保插针位置准确无误。
    2. 多种电镀选择:提供不同厚度的金和锡镀层,适应不同的应用需求。
    3. 丰富的封装选项:支持管式、带式和满卷包装,便于自动化生产和组装。
    4. 高插拔寿命:设计寿命长,适合长期稳定运行。

    应用案例和使用建议


    应用案例
    - 通信设备:如路由器、交换机,确保高速数据传输的可靠性。
    - 计算机硬件:如主板、显卡,提升整体系统的稳定性。
    - 工业控制系统:如工厂自动化设备,满足苛刻的工作环境要求。
    使用建议
    1. 在安装过程中注意保持适当的安装角度和力度,避免插针损伤。
    2. 对于自动放置的部件(如含锁定夹子的版本),推荐手动安装以避免损坏。
    3. 根据具体应用选择合适的电镀规格,以达到最佳的电气性能。

    兼容性和支持


    兼容性
    该产品支持多种引脚配置和包装方式,可以与多种电子设备兼容。根据手册中提供的信息,该产品能够兼容多种电路板设计,并适用于多种包装方式。
    支持
    Samtec公司提供了全面的技术支持,包括但不限于以下方面:
    - 客户服务热线:812-944-6733
    - 电子邮件:info@samtec.com
    - 官方网站:www.samtec.com

    常见问题与解决方案


    常见问题
    1. 插针旋转角度过大:解决方案是严格按照安装指南进行操作,确保安装力度适当。
    2. 插拔寿命不足:可以通过定期检查和更换组件来延长使用寿命。
    3. 电镀选择不当:根据具体应用场景,重新选择适合的电镀规格。

    总结和推荐


    总体来说,EHT-1XX-01-XX-D-XX-XX-XX-X-XX 2mm Ejector Header Assembly是一款高性能、高可靠性的电子元器件。它不仅具有多种配置选择,还拥有出色的电气性能和高插拔寿命。对于需要高可靠性的电子设备而言,这是一款理想的选择。强烈推荐在设计新项目时考虑使用此产品。

EHT-110-01-F-D参数

参数
触头镀层 - 配接
防护等级 -
颜色 黑色
排数 2
触头镀层厚度 - 配接 76nm
针脚数 20pin
类型 Header,Latch Lock/Eject Hooks
间距-配接 2mm
额定电流 3A
长*宽*高 33.79mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

EHT-110-01-F-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHT-110-01-F-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC EHT-110-01-F-D EHT-110-01-F-D数据手册

EHT-110-01-F-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
