首页  >  产品百科  >  QTH-040-01-L-D-DP-A-K

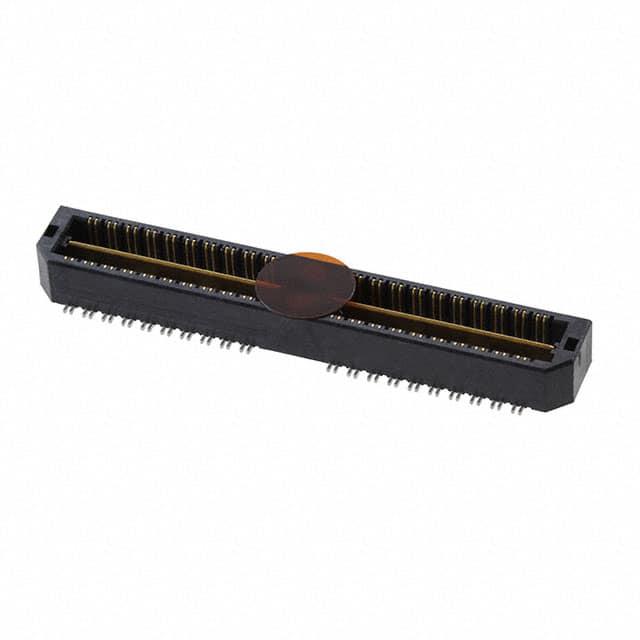

QTH-040-01-L-D-DP-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距80p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH04001LDDPAK
供应商: Mouser
标准整包数: 1

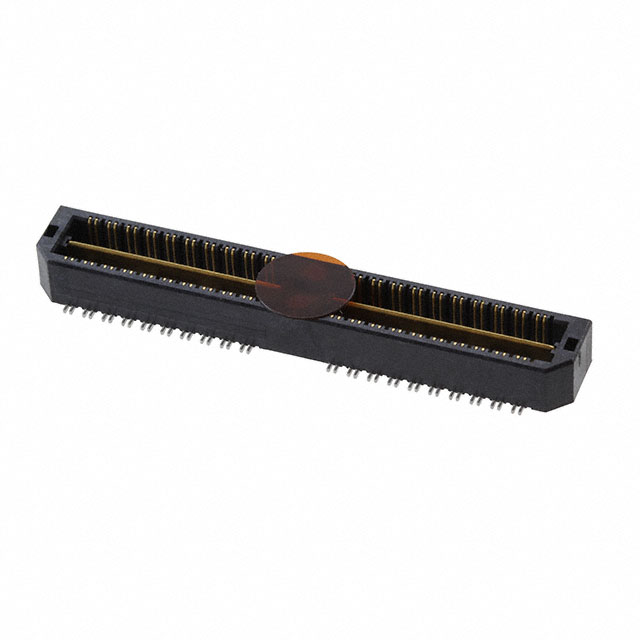

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-040-01-L-D-DP-A-K

QTH-040-01-L-D-DP-A-K概述

    # 电子元器件技术手册解析:QTH-30-XX-D-XX-DP终端装配组件
    本篇文章将对QTH-30-XX-D-XX-DP终端装配组件的技术手册进行深度解析,涵盖产品简介、技术参数、产品特点与优势、应用案例与使用建议、兼容性与支持、常见问题与解决方案,以及总结与推荐。

    1. 产品简介


    基本介绍
    QTH-30-XX-D-XX-DP是一款由Samtec公司设计的高精度差分对终端装配组件,采用0.5mm间距的连接方式,适用于高速信号传输场景。该产品具备极高的接触可靠性及耐久性,广泛应用于电信、工业自动化、航空航天以及高性能计算等领域。
    主要功能
    - 高密度差分对信号传输。
    - 提供多种配置选项以满足不同设计需求。
    - 兼容多种包装形式(如Tray、Tape & Reel)。
    应用领域
    - 高速通信设备(如5G基站)。
    - 工业控制与自动化系统。
    - 医疗成像设备。
    - 数据中心及高性能计算平台。

    2. 技术参数


    以下为QTH-30-XX-D-XX-DP的关键技术规格与性能指标:
    | 参数分类 | 规格描述 |

    | 间距 | 0.5mm |
    | 接触力 | 最小插入力:6oz(-01/-02),8oz(其他) |
    | 材料 | 绝缘体:UL94V-0阻燃等级黑树脂 |
    导体:磷青铜 |
    | 表面处理 | -F: 3µ"选择性金镀层(接触区域),哑光锡镀尾 |
    -L: 10µ"选择性金镀层(接触区域),哑光锡镀尾 |
    -G: 30µ"全金镀层(接触区域),3µ"金镀尾 |
    -C: 50µ"电解抛光选择性金镀层(接触区域),哑光锡镀尾 |
    | 密封特性 | 密封件:聚酰亚胺薄膜,适合高可靠性和恶劣环境 |
    | 插拔寿命 | ≥500次循环 |
    | 最大推入力 | 1磅 |
    3. 产品特点与优势
    产品特色
    - 高信号完整性:0.5mm间距提供卓越的高频信号传输性能。
    - 多样化配置:支持对齐销、锁扣、摩擦锁定等多种附加功能。
    - 坚固耐用:磷青铜材料确保长期使用下的稳定性。
    - 多用途适用:适用于从标准到高性能需求的不同场景。
    市场竞争力
    QTH-30-XX-D-XX-DP因其高密度差分对连接设计和灵活的定制能力,在竞争激烈的电子元件市场中脱颖而出。它不仅满足了现代高速数据传输的需求,还在成本控制方面具有显著优势。
    4. 应用案例与使用建议
    典型应用场景
    - 在5G通信网络中作为高密度差分信号的连接桥梁。
    - 在工业控制设备中实现高速数据采集与传输。
    - 在医疗成像设备中提供稳定可靠的信号传输路径。
    使用建议
    1. 环境适应性:对于极端环境的应用,可选用密封件增强防护性能。
    2. 插拔优化:建议使用适当的工具进行插拔操作,避免损坏。
    3. 兼容匹配:确保插头与插座之间的规格完全匹配,以实现最佳性能。
    5. 兼容性与支持
    兼容性
    QTH-30-XX-D-XX-DP可与Samtec的其他终端装配组件无缝对接,并支持Tray、Tape & Reel等多样化的包装形式。
    支持服务
    Samtec公司为客户提供全方位的支持,包括工程咨询、样品申请、技术支持及售后维护等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时出现阻力过大 | 检查插头和插座是否完全对齐 |
    | 信号传输不稳定 | 检查表面处理是否符合要求 |
    | 无法通过自动化设备插入 | 使用手动插入方法 |
    7. 总结与推荐
    综合评估
    QTH-30-XX-D-XX-DP以其高密度、高性能和多样化配置成为同类产品中的佼佼者。无论是信号完整性还是耐用性,都表现出色,尤其适合需要高速差分信号传输的应用场合。
    推荐使用
    强烈推荐给需要高可靠性差分信号传输解决方案的设计工程师。无论是在研发阶段还是大规模生产中,该产品都能带来卓越的性能表现。

    以上内容基于Samtec技术手册进行了详细整理与分析,希望能为读者提供有价值的参考信息!

QTH-040-01-L-D-DP-A-K参数

参数
触头镀层
板上高度 4.06mm
针脚数 80pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-040-01-L-D-DP-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-040-01-L-D-DP-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-040-01-L-D-DP-A-K QTH-040-01-L-D-DP-A-K数据手册

QTH-040-01-L-D-DP-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.5005 ¥ 105.6292
528+ $ 6.153 ¥ 51.9929
库存: 61
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 105.62
