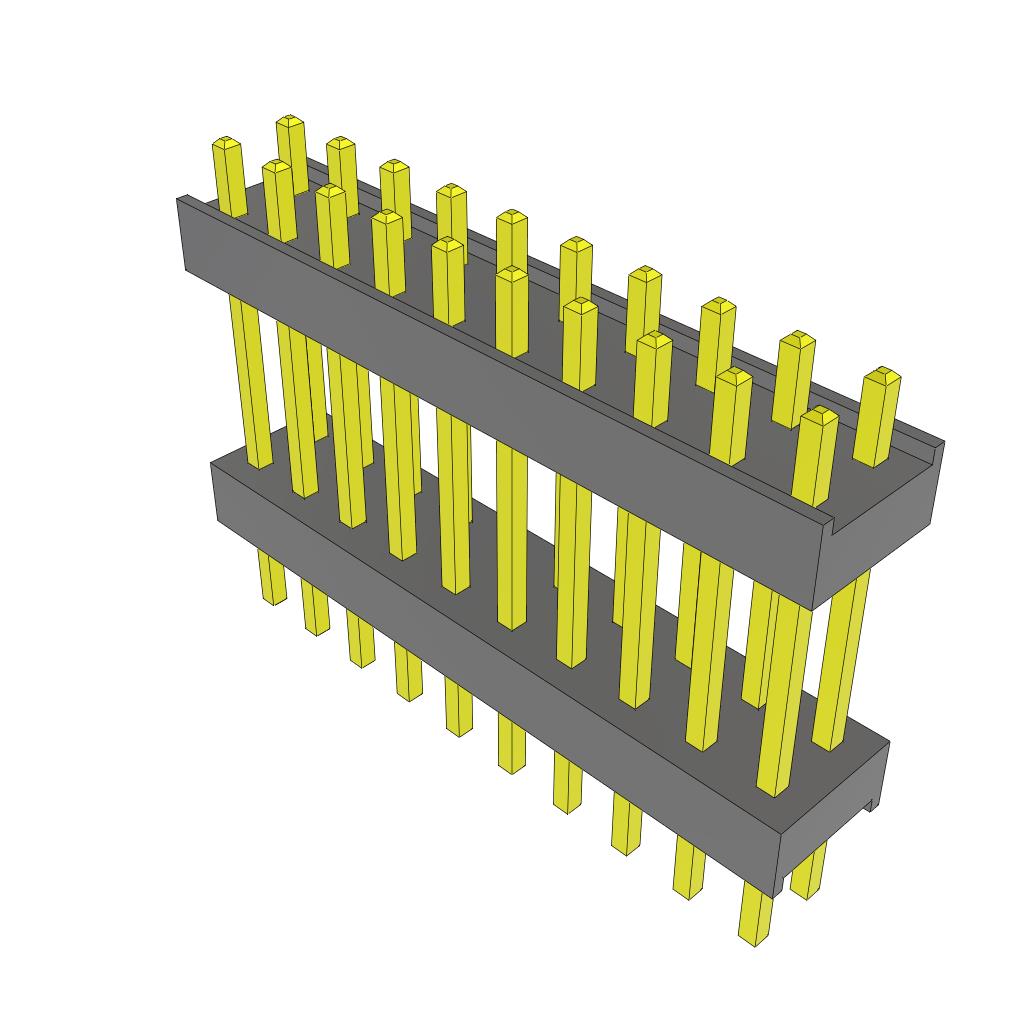

ZW-10-09-L-D-500-150

厂牌: SAMTEC
产品描述: Board to Board &,Headers,Mezzanine Connectors 2.54mm 2 20pin 12.7mm 金 通孔安装
供应商型号: SR-ZW-10-09-L-D-500-150
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ZW-10-09-L-D-500-150

ZW-10-09-L-D-500-150概述


    产品简介


    本文档详细介绍了一款由Samtec公司生产的高性能连接器——XW系列连接器。该产品是一种双排、多位置的板对板连接器,主要用于电子设备内部信号传输和电源连接。XW系列连接器具有多种引脚配置选项,支持不同的镀层选择,适用于各种复杂的工业和消费电子产品中。

    技术参数


    以下为XW系列连接器的主要技术参数:
    - 引脚数量: 支持1至50个引脚(分单行、双行和三行配置)。
    - 引脚间距: 0.100英寸(2.54毫米)。
    - 引脚类型: 支持锁紧引脚(Locking Lead)。
    - 引脚镀层: 可选镀金(Gold)、选择性镀金(Selective Gold)及镀锡(Tin)。
    - 引脚长度: 标准引脚长度为0.110英寸(2.79毫米),特殊长度为0.330英寸(8.38毫米)或可定制。
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT)填充玻璃,UL94-V0等级。
    - 终端材料: 磷青铜合金,抗拉强度范围为95-105千磅每平方英寸(KSI)。
    - 接触面积镀层: 镀金(10µ"或30µ"),选择性镀金(30µ"),以及选择性镀锡。
    - 最大高度偏差: 任何两个引脚和行之间的最大高度偏差为0.010英寸(0.25毫米)。
    - 锁定力: 推出力不小于3磅(13.34牛顿)。

    产品特点和优势


    1. 多样性配置: 支持多达50个引脚,可选单行、双行和三行配置,适应各种复杂应用需求。
    2. 高可靠性: 采用磷青铜材质,具有较高的机械强度和耐久性。
    3. 良好的电气性能: 通过不同镀层的选择(如镀金和选择性镀金),确保低接触电阻和长期稳定性。
    4. 锁紧功能: 提供锁紧引脚设计,确保连接稳定可靠。
    5. 易于安装: 支持标准工具进行安装和调试,简化了安装过程。

    应用案例和使用建议


    XW系列连接器广泛应用于各种电子产品中,例如工业控制设备、计算机主板、通信设备和汽车电子系统。在实际应用中,以下几点可以作为使用建议:
    1. 选择合适的引脚数和排列方式: 根据具体的设计需求选择合适的引脚数量和排列方式,以保证信号完整性和稳定性。
    2. 注意锁紧引脚的应用: 在需要高稳定性的场合,建议使用锁紧引脚以增加连接的可靠性。
    3. 注意机械稳定性: Samtec公司推荐在使用金或选择性镀金连接器时,添加机械板支撑以增强稳定性。
    4. 考虑镀层选择: 根据具体应用环境选择合适的镀层,如高湿度或腐蚀性环境中建议选择镀金或选择性镀金。

    兼容性和支持


    XW系列连接器设计具有较高的兼容性,可与其他标准连接器和电子设备轻松集成。制造商提供了详细的安装指南和技术支持,可通过联系技术支持团队(IPG@SAMTEC.com)获得进一步的帮助和指导。

    常见问题与解决方案


    1. 问题:如何正确安装锁紧引脚?
    - 解决办法:参照安装手册中的详细步骤操作,确保锁紧引脚正确安装并稳固固定。
    2. 问题:如何处理引脚接触不良?
    - 解决办法:检查引脚的清洁度和安装是否到位,必要时重新进行焊接处理。
    3. 问题:引脚镀层脱落怎么办?
    - 解决办法:如果镀层出现问题,可以考虑重新进行镀层处理或更换新的连接器部件。

    总结和推荐


    XW系列连接器以其多样化的配置、高可靠性、优良的电气性能和便捷的安装方式,在众多应用场景中表现出色。尽管价格方面可能略高于一些基础型连接器,但其综合性能使得它在许多关键应用中成为首选。因此,对于需要高性能连接解决方案的应用场合,推荐选用XW系列连接器。

ZW-10-09-L-D-500-150参数

参数
针脚数 20pin
接合堆叠高度 12.7mm
触头镀层厚度 -
类型 Board to Board &,Headers,Mezzanine Connectors
间距 2.54mm
排数 2
触头镀层
板上高度 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZW-10-09-L-D-500-150厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZW-10-09-L-D-500-150数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ZW-10-09-L-D-500-150 ZW-10-09-L-D-500-150数据手册

ZW-10-09-L-D-500-150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.55 ¥ 21.7515
500+ $ 2.0375 ¥ 17.3799
1000+ $ 1.75 ¥ 14.9275
2000+ $ 1.475 ¥ 12.5818
5000+ $ 1.1875 ¥ 10.1294
库存: 738
起订量: 120 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2175.15
