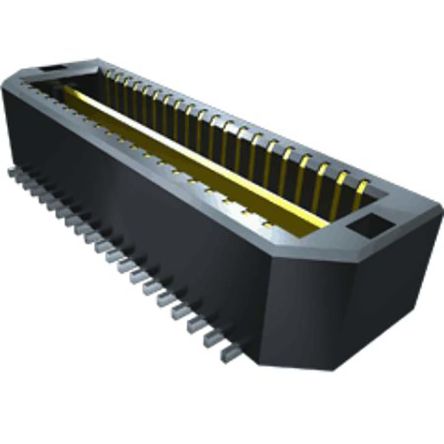

QTE-020-01-F-D-A-K-TR

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针, QTE系列, 直角, 表面
供应商型号: QTE-020-01-F-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 背板连接器 - ARINC QTE-020-01-F-D-A-K-TR

QTE-020-01-F-D-A-K-TR概述


    产品简介


    产品名称:QTE系列高密度双排高速终端装配
    产品类型:电子连接器
    主要功能:
    - 提供高密度的双排终端连接,适用于各种高速传输场合。
    - 具备多种锁定和固定选项,增强稳定性。
    - 提供不同材质和镀层选择,以适应不同的使用环境和需求。
    应用领域:
    - 数据通信
    - 工业自动化
    - 汽车电子
    - 医疗设备
    - 军事装备

    技术参数


    - 位置数:可选每行20至100个位置(根据具体型号)
    - 引脚规格:多种引脚长度可供选择,例如0.1680英寸至1.1510英寸
    - 引脚样式:包括直插式(如01、02等)和不同类型的锁定方式
    - 镀层选项:
    - 闪金3μ"(接触区),哑光锡(尾部)
    - 薄金10μ"(接触区),哑光锡(尾部)
    - 厚金30μ"(接触区),3μ"金(尾部)
    - 电抛光50μ"(接触区),哑光锡(尾部)
    - 厚选择性金30μ"(接触区),锡铅(尾部)
    - 闪选择性金3μ"(接触区),锡铅(尾部)
    - 材料:绝缘体采用LCP,达到UL94V-0等级;颜色为黑色。终端及接地平面采用磷青铜。
    - 包装选项:
    - 托盘(最多容纳40个位置)
    - 带卷封装(最大60个位置,带托盘最多40个位置)

    产品特点和优势


    - 高密度设计:每行最多100个位置,适用于空间受限的应用。
    - 多选项锁定方式:如锁定卡扣、摩擦锁定等,增强连接可靠性。
    - 广泛兼容性:提供多种引脚长度和镀层选择,以适应不同环境和性能要求。
    - 高质量材料:采用磷青铜作为终端和接地材料,确保长期稳定性能。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,用于连接传感器和控制器,实现信号的高速传输。
    - 在汽车电子系统中,用于连接ECU和其他关键组件,保证数据的可靠传输。
    使用建议:
    - 由于插入力较大,如果采用自动放置,建议人工手动放置。避免损坏连接器。
    - 选择合适的引脚长度,以确保最佳的连接稳固性和信号完整性。
    - 根据具体环境选择合适的镀层,提高抗腐蚀能力和可靠性。

    兼容性和支持


    - 兼容性:QTE系列连接器可与现有的许多电路板设计兼容,特别是需要高密度连接的应用场景。
    - 支持:制造商提供详细的技术文档和安装指南,同时提供客户支持和技术咨询服务。对于大批量订单,提供定制化服务和快速响应。

    常见问题与解决方案


    1. 问题:插入力过大导致手动放置困难。
    解决方案:手动放置并确认每个连接器已正确对齐和锁定。

    2. 问题:连接器表面氧化影响信号传输。
    解决方案:定期清洁连接器表面,确保无尘无污染。
    3. 问题:连接不稳,信号传输不稳定。
    解决方案:检查是否有正确的引脚长度和锁定机制,必要时更换连接器。

    总结和推荐


    总结:
    QTE系列高密度双排高速终端装配连接器以其紧凑的设计、多样化的选项和高性能材料,在多种应用场景中表现出色。它提供了可靠的连接解决方案,适用于各种复杂的工业和电子产品环境。
    推荐:
    鉴于其优异的设计和功能,强烈推荐使用QTE系列连接器,特别是在需要高密度、高可靠性的连接场合。选择合适的型号和配置,可以有效提升系统的整体性能。

QTE-020-01-F-D-A-K-TR参数

参数
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
