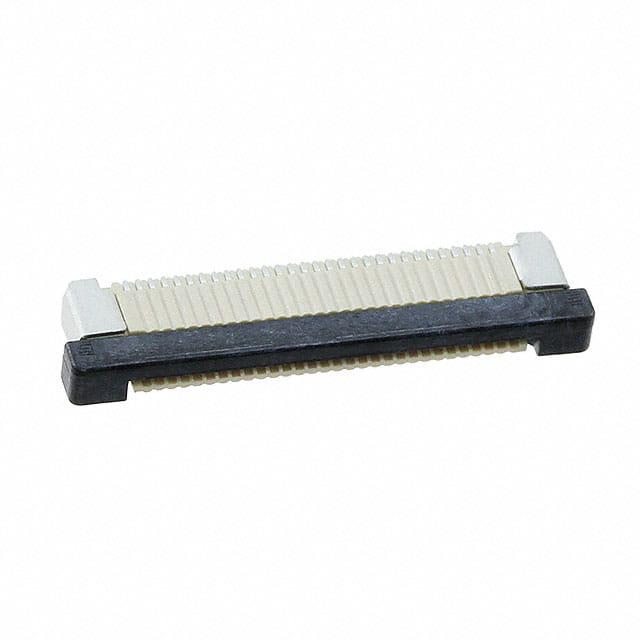

ZF5S-30-01-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距30p FPC插座 FPC连接器, ZF5S系列, 单排, 表面, 焊接
供应商型号: SR-ZF5S-30-01-T-WT
供应商: 海外现货
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF5S-30-01-T-WT

ZF5S-30-01-T-WT概述


    产品简介


    ZF5S-XX-XX-X-WT-X-XX 是一款由 Samtec Inc. 设计和制造的零插入力(Zero Insertion Force, ZIF)连接器。该连接器主要用于电子设备中的信号传输,具有多种位置配置,从 4 个到 50 个位置不等。ZF5S 系列连接器广泛应用于计算机、通讯设备、工业自动化等领域,因其高可靠性和易用性而受到青睐。

    技术参数


    - 位置数量: -04 到 -50
    - 引脚样式:
    - -01: 使用 C-297-01-T
    - -02: 使用 C-297-03-T
    - -03: 使用 C-297-02-T 和 C-297-04-T
    - 电镀规格: T (纯锡,磨砂表面)
    - 焊接片: 使用 WT-60-01-T
    - 选项:
    - -K: Kapton 垫片
    - -TR: 胶带和卷盘包装
    - 兼容性:
    - 插头: 使用 C-297-XX 或 ZF5C-XX
    - 焊接片: 使用 WT-60-01-T
    - 外壳材料: LCP,颜色为自然色
    - 活动件材料: LCP,颜色为黑色
    - 接触材料: 白铜
    - 焊接片材料: 黄铜
    - 耐受推力: 最小 6 盎司
    - 耐焊性: 焊接片保留力至少 6 盎司

    产品特点和优势


    ZF5S-XX-XX-X-WT-X-XX 连接器具有以下几个显著的特点和优势:
    1. 高可靠性: 零插入力设计使得每次插入时不会损坏插针或插座。
    2. 多功能性: 支持多种位置配置和引脚样式,适用于各种不同的应用场景。
    3. 易于安装: 引导设计和固定结构简化了安装过程。
    4. 耐用性: 使用优质材料确保长时间使用无故障。
    5. 美观性: 自然色和黑色外壳设计使其适用于高端电子产品。

    应用案例和使用建议


    应用案例:
    - 计算机系统: ZF5S-XX-XX-X-WT-X-XX 连接器广泛用于服务器和工作站中的高速信号传输。
    - 通讯设备: 在网络交换机和路由器中实现高效的数据传输。
    - 工业自动化: 在工业控制系统中用于信号接口和数据通信。
    使用建议:
    - 在安装过程中确保每个引脚正确对齐以避免损坏。
    - 定期检查连接器的清洁度,以防止灰尘或污垢影响性能。
    - 根据具体的应用需求选择合适的引脚样式和位置数量。

    兼容性和支持


    ZF5S-XX-XX-X-WT-X-XX 连接器与同类产品高度兼容,可以方便地集成到现有的电子系统中。Samtec Inc. 提供全面的技术支持和售后服务,包括产品咨询、故障排除和维修服务。此外,公司还提供了详尽的技术文档和设计指南,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 连接器无法正确插入。
    - 解决方案: 检查引脚是否有弯曲或损坏,并确保所有引脚都对齐。
    - 问题: 插入后接触不良。
    - 解决方案: 清洁插针和插座,确保无灰尘和污垢。
    - 问题: 焊接片脱落。
    - 解决方案: 检查焊接质量,必要时重新焊接。

    总结和推荐


    综上所述,ZF5S-XX-XX-X-WT-X-XX 连接器凭借其高可靠性、多功能性和易用性,在多个行业中有广泛的应用前景。如果您正在寻找一款稳定可靠的连接解决方案,这款产品值得考虑。通过其优异的性能和全方位的支持服务,我们强烈推荐这一产品。

ZF5S-30-01-T-WT参数

参数
板上高度 2.1mm
触头镀层
额定电流 1.8A
端接 焊盘
间距 500μm
连接器/触头类型 底部
外壳颜色 自然色
扁平柔性类型 FFC
针脚数 30pin
长*宽*高 20.65mm(长度)*5.66mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
