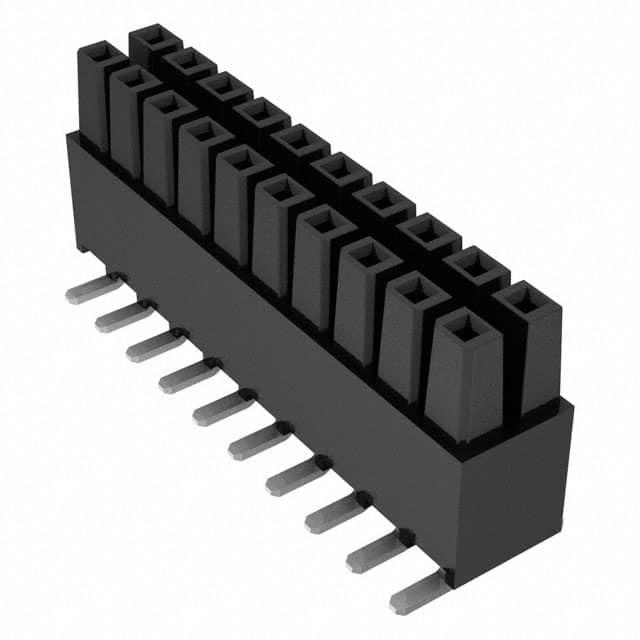

IPS1-110-01-L-D-VS

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距20p双排排母 为板供电, IPS1系列, 直角, 表面
供应商型号: UA-IPS1-110-01-L-D-VS
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPS1-110-01-L-D-VS

IPS1-110-01-L-D-VS概述


    产品简介


    IPS1-XX-D 系列双排带屏蔽插座组件
    IPS1-XX-D 系列是 Samtec 公司开发的一种高性能双排带屏蔽插座组件,广泛应用于各种高密度连接需求的电子产品中。其主要功能包括提供稳定的信号传输和屏蔽效果,确保数据传输的稳定性和可靠性。这种插座组件适用于工业控制、通信设备、计算机外围设备以及医疗电子等领域。

    技术参数


    - 接触材料:磷青铜,510 弹簧硬度
    - 绝缘材料:Vectra E130i 或 Sumika E6007LHF,黑色
    - 插座类型:双排带屏蔽
    - 尾部选项:
    - 垂直表面贴装(VS)
    - 锁定夹(LC)
    - 摩擦锁(FL)
    - 包装:
    - TUBES(标准包装)
    - TAPE & REEL
    - 管脚数:每行管脚数从 -02 到 -25 可选
    - 角度:90° ±2°
    - 剪切毛刺允许度:顶部允许至 0.005 英寸
    - 剪切后壁厚:0.015 ±0.003 英寸
    - 插入力:最大允许偏差为 0.003 英寸/英寸
    - 接点推力:最小推力为 1.5 磅
    - 接触间最大变异:0.010 英寸

    产品特点和优势


    IPS1-XX-D 系列插座组件的主要特点是其高强度磷青铜接触材料和优异的屏蔽性能,可以有效防止外部电磁干扰。此外,该系列还提供了多种安装和锁定方式,如垂直表面贴装、锁定夹和摩擦锁,以适应不同的安装要求。这些特性使其在需要高可靠性的环境中表现出色,特别是在电信、工业自动化和医疗设备等领域具有显著的应用优势。

    应用案例和使用建议


    - 电信行业:在交换机和路由器中,该插座组件可以实现高速、高密度的数据传输,保证系统的稳定运行。
    - 工业控制:在工厂自动化设备中,该组件可以帮助工程师构建坚固可靠的连接系统,提升生产效率。
    - 医疗设备:在精密医疗仪器中,该组件的屏蔽性能可以有效保护信号不受外界干扰,提高测量精度。
    使用建议:为了确保最佳性能,建议用户严格按照手册中的指引进行装配。对于需要更高稳定性的场合,可以选择锁定夹选项;而在紧凑空间内,则可以考虑使用垂直表面贴装的方式。

    兼容性和支持


    - 兼容性:IPS1-XX-D 系列插座组件与多种不同类型的 PCB 和其他连接器相兼容,可以在不同的设计和配置中灵活使用。
    - 支持:Samtec 公司提供全面的技术支持和售后服务,用户可以通过电话或电子邮件咨询任何技术问题,获得及时有效的帮助。

    常见问题与解决方案


    - Q: 插座安装后不稳定怎么办?
    - A: 尝试更换锁定夹或摩擦锁选项,或检查接触材料是否有磨损。

    - Q: 如何处理信号干扰问题?
    - A: 确保正确选择屏蔽型号,并按照手册指引安装。如有需要,可考虑添加额外的屏蔽措施。
    - Q: 插座无法实现预期插入力怎么办?
    - A: 确认是否符合手册中的剪切和模具加工标准,必要时请联系技术支持。

    总结和推荐


    综上所述,IPS1-XX-D 系列插座组件凭借其出色的机械性能和屏蔽效果,在多种应用场景中表现优异。它不仅能够满足高密度连接的需求,还能有效抵抗外部干扰,提高系统的稳定性。对于追求高品质、高可靠性的用户而言,该系列产品无疑是理想的选择。因此,强烈推荐使用 IPS1-XX-D 系列插座组件。

IPS1-110-01-L-D-VS参数

参数
排数 2
触头端接 -
针脚数 20pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
安装方式 贴片安装
零件状态 在售
包装方式 管装

IPS1-110-01-L-D-VS厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPS1-110-01-L-D-VS数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPS1-110-01-L-D-VS IPS1-110-01-L-D-VS数据手册

IPS1-110-01-L-D-VS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.2984 ¥ 36.0209
50+ $ 3.9922 ¥ 33.4544
100+ $ 3.8003 ¥ 31.8462
500+ $ 2.891 ¥ 24.2268
1000+ $ 2.597 ¥ 21.7631
2500+ $ 1.9954 ¥ 16.7216
5000+ $ 1.3952 ¥ 11.6914
库存: 180
起订量: 30 增量: 1
交货地:
最小起订量为:25
合计: ¥ 900.52
直接购买
加入购物车
