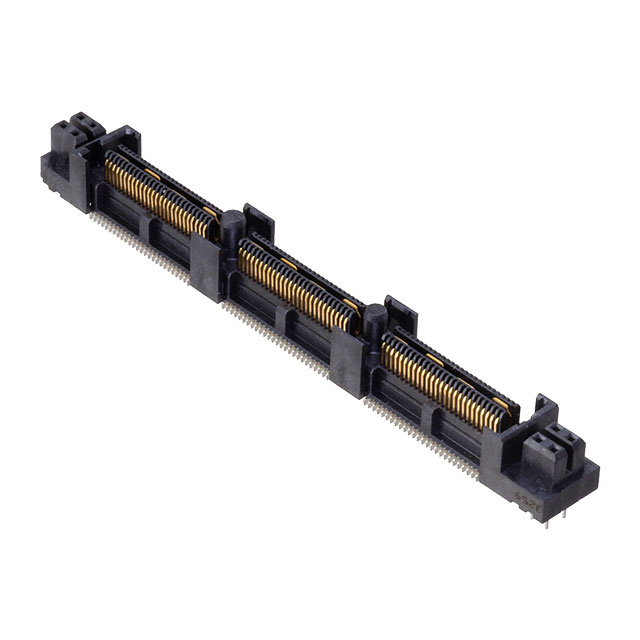

QFS-078-04.25-L-D-PT4

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 2 164pin SMD,P=0.64mm 贴片安装 76.89mm(长度)*8.13mm(高度)
供应商型号: 200-QFS07804.25LDPT4
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QFS-078-04.25-L-D-PT4

QFS-078-04.25-L-D-PT4概述


    产品简介


    产品名称:QFS系列双排插座连接器
    产品类型:电子元器件,用于各类电子设备之间的信号和电源连接。
    主要功能:提供稳定可靠的信号传输路径,具备高密度引脚配置,支持多种端口组合,满足不同应用场景的需求。
    应用领域:广泛应用于计算机、通信设备、工业自动化系统等领域。

    技术参数


    | 参数项 | 描述 |

    | 触点间距 | 0.07874英寸(典型值) |
    | 最大推力 | 信号触点:0.5磅,接地触点:1磅,电源触点:0.5磅,射频触点:0.5磅 |
    | 接触电阻 | ≤20毫欧 |
    | 工作温度范围 | -55°C至+125°C |
    | 绝缘耐压 | ≥1000伏DC (min.) |
    | 引脚数量 | 26, 52, 78, 104, 130(每行) |
    | 电气特性 | 电源触点可达1安培,射频触点可传输高频信号 |
    | 尺寸规格 | 8.13英寸(长度),21.34英寸(宽度) |
    | 电气规格 | 持续电流承载能力达5安培 |
    | 材质 | 绝缘体材料:LCP(液晶聚合物),接触材料:磷青铜 |

    产品特点和优势


    1. 高密度引脚设计:每行最多支持130个引脚,适用于高密度布线需求。
    2. 多功能端口组合:支持多种端口组合(如信号、电源、射频等),适应不同应用场景。
    3. 优质材料:使用高性能LCP绝缘材料和磷青铜接触材料,确保长期可靠性和抗腐蚀性。
    4. 高效电气性能:接触电阻低,具备高电流承载能力和优异的射频传输特性。
    5. 宽广的工作温度范围:-55°C至+125°C的工作温度范围,确保在极端环境下依然稳定运行。

    应用案例和使用建议


    应用案例:
    - 在通信基站中作为信号连接器,保障稳定的数据传输。
    - 在工业自动化控制系统中作为信号及电源接口,实现设备间高效通讯。
    - 在计算机服务器内部布线时,作为板级连接器,提供高速数据传输通道。
    使用建议:
    - 根据实际应用场景选择合适的引脚数量,以满足特定需求。
    - 在设计电路板时预留足够的空间,确保连接器能够顺利安装并正常工作。
    - 定期检查和维护连接器,以保证长期的可靠性和稳定性。

    兼容性和支持


    - 兼容性:该连接器可与多种不同的电子设备和其他连接器兼容,确保互操作性。
    - 技术支持:SAMTEC公司提供详尽的技术文档和专业支持,涵盖安装、使用和故障排除等方面。

    常见问题与解决方案


    1. 问:连接器在长时间使用后出现接触不良的情况怎么办?
    - 答:定期清洁接触点,使用无水酒精擦拭并重新组装,可恢复良好接触状态。

    2. 问:如何确认连接器已正确安装到位?
    - 答:通过外观检查和接触电阻测试,确保所有触点均已可靠接触。

    总结和推荐


    总结:
    QFS系列双排插座连接器凭借其高密度引脚设计、优质材料、卓越的电气性能和广泛的适用范围,成为众多应用场景的理想选择。无论是通信、工业控制还是计算机系统,该连接器均表现出色。
    推荐:
    强烈推荐使用QFS系列双排插座连接器,特别是在需要高性能信号和电源连接的场合。其稳定可靠的表现和广泛的应用前景使其成为市场的优选产品。

QFS-078-04.25-L-D-PT4参数

参数
排数 2
触头端接 -
针脚数 164pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
长*宽*高 76.89mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-078-04.25-L-D-PT4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
