首页  >  产品百科  >  IPL1-110-01-F-D-K

IPL1-110-01-F-D-K

厂牌: SAMTEC
产品描述: Header,Locking Ramp 2.54mm 2 20pin 76nm 金 通孔安装
供应商型号: IPL1-110-01-F-D-K
供应商: Master
标准整包数: 10

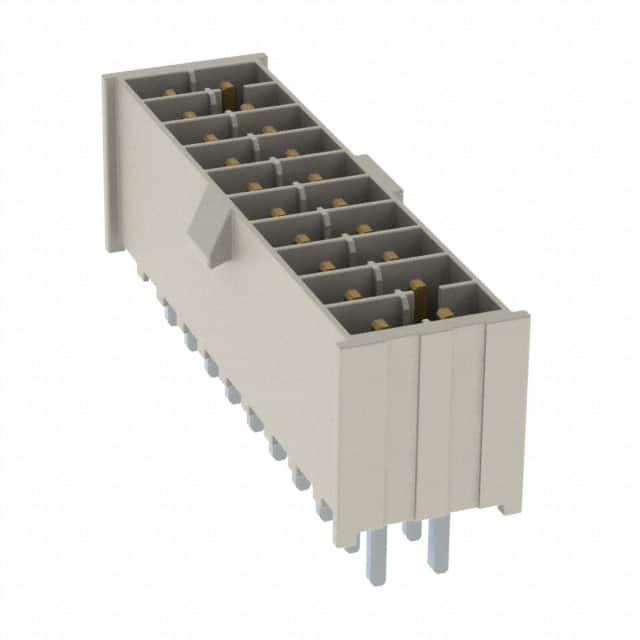

SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-110-01-F-D-K

IPL1-110-01-F-D-K概述


    产品简介


    产品名称: IPL1-XX-D-P
    类型: 双排线束终端组装件
    主要功能: 用于电路板之间的连接,具有不同的接线端设计以适应多种应用场景。
    应用领域: 广泛应用于计算机、通信设备、消费电子产品以及其他需要高可靠性和高性能连接的应用场合。

    技术参数


    - 封装形式:
    - 通过孔式(TH):T-1S64-XX-XX
    - 表面贴装式(SMT):T-1S64-XX-XX
    - 极化选项:
    - 极化 (P): 使用 IPL1-XX-D-P
    - 键控极化 (K): 使用 IPL1-XX-D-K
    - 引导柱 (G): 使用 IPL1-XX-D-GP
    - 电镀规格:
    - 普通镀层
    - 重金镀层
    - 阳极选择性镀层(带有或不带有哑光锡尾)
    - 包装选项:
    - 带卷式(TR)

    产品特点和优势


    - 双排设计: 提供更密集的接线能力,提高电路板空间利用率。
    - 可选极化: 支持多种极化方式(标准、键控和引导柱),确保正确连接,防止误插。
    - 材料优良: 绝缘体采用LCP UL94-V0材料,黑色或自然色;端子为磷青铜,具备良好的机械性能和耐腐蚀性。
    - 多种封装形式: 通过孔式和表面贴装式设计满足不同装配需求。

    应用案例和使用建议


    - 应用场景:
    - 用于PCB板间的高速信号传输。
    - 适用于小型化、高密度的连接需求,如便携式设备。
    - 使用建议:
    - 在安装过程中注意保持连接方向的一致性,避免由于极化不当导致短路或断路。
    - 使用带卷式包装时,按照K-DOT-.256-.375-.005标准进行操作。

    兼容性和支持


    - 兼容性: 与各种通过孔式或表面贴装式组件兼容,特别适合自动化装配流程。
    - 支持: 提供详细的技术文档和客户支持,确保顺利集成到现有系统中。

    常见问题与解决方案


    - Q: 连接不稳定如何处理?
    - A: 确保极化方向正确且紧固到位,检查是否存在接触不良的情况。
    - Q: 安装过程中出现错位如何修正?
    - A: 检查图纸和操作说明,重新对准并固定部件。
    - Q: 如何保证连接的长期稳定性?
    - A: 定期检查连接点的完整性,避免过度弯曲或机械应力过大。

    总结和推荐


    综上所述,IPL1-XX-D-P是一款性能卓越、功能丰富的双排线束终端组装件。其多样化的设计、优秀的材料选择以及广泛的兼容性使其成为众多应用场景的理想选择。无论是对于新项目还是升级现有系统,IPL1-XX-D-P都值得推荐。

IPL1-110-01-F-D-K参数

参数
防护等级 -
触头镀层厚度 - 配接 76nm
颜色 -
排数 2
间距-配接 2.54mm
触头镀层 - 配接
针脚数 20pin
额定电流 -
类型 Header,Locking Ramp
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPL1-110-01-F-D-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-110-01-F-D-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPL1-110-01-F-D-K IPL1-110-01-F-D-K数据手册

IPL1-110-01-F-D-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.369 ¥ 20.0654
100+ $ 2.1582 ¥ 17.9445
250+ $ 2.0928 ¥ 16.9129
500+ $ 1.7278 ¥ 14.3583
1000+ $ 1.4665 ¥ 12.0088
2500+ $ 1.2977 ¥ 10.6265
5000+ $ 1.2766 ¥ 10.4537
7500+ $ 1.2766 ¥ 10.4537
库存: 210
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 200.65
