首页  >  产品百科  >  HMTSW-102-08-L-S-230

HMTSW-102-08-L-S-230

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 2pin 3A 250nm 金 通孔安装
供应商型号: 612-HMTSW-102-08-L-S-230-ND
供应商: Digi-Key
标准整包数: 1

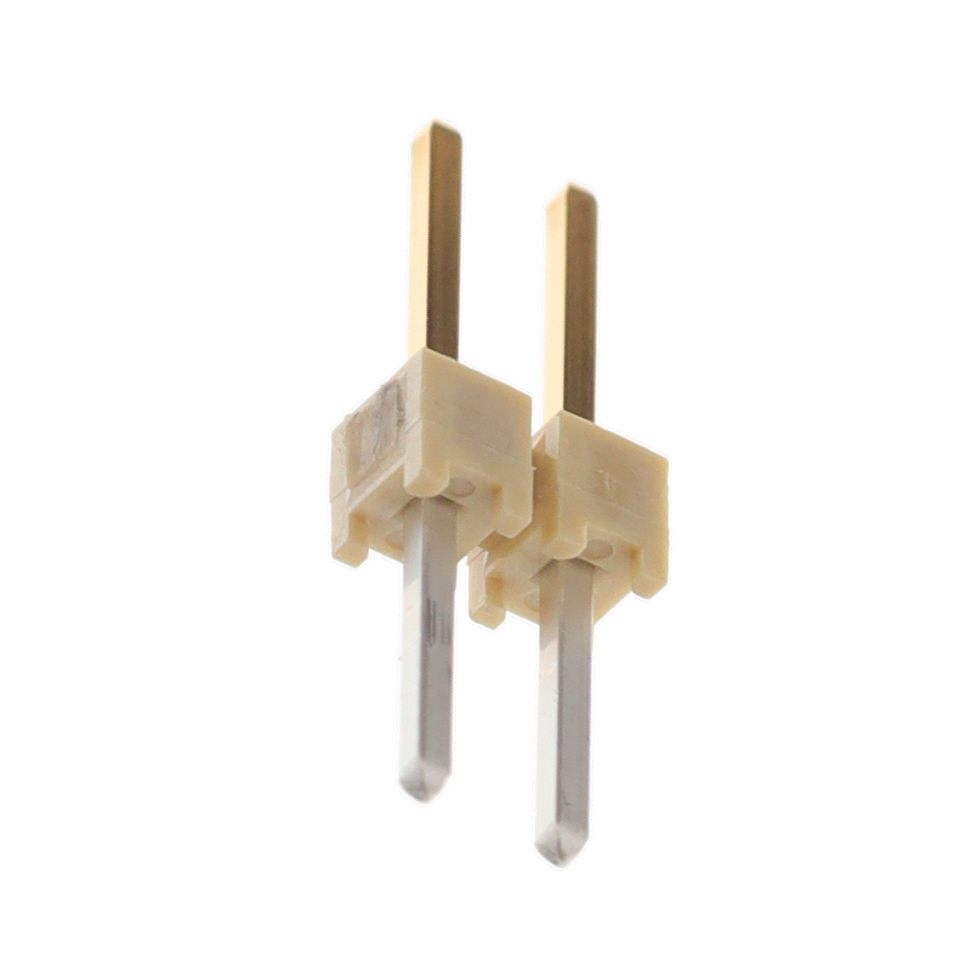

SAMTEC 矩形连接器 - 针座 - 公插针 HMTSW-102-08-L-S-230

HMTSW-102-08-L-S-230概述

    电子元器件产品技术手册

    产品简介


    本产品为Samtec公司生产的连接器系列之一,名为HMTSW-XXX-XX-XXX-X-XXXX-XX-XX。这类连接器主要用于电路板上的信号传输,广泛应用于计算机、通讯设备、工业自动化及消费电子产品等领域。HMTSW连接器以其高可靠性、稳定性及多种定制选项而著称。

    技术参数


    以下是HMTSW-XXX-XX-XXX-X-XXXX-XX-XX连接器的技术规格:
    - 接触面积镀层选项:
    - HMTSW:10µ"金在接触区域,3µ"金在尾部
    - T:磨砂锡在接触和尾部
    - S:30µ"选择性金在接触区域,磨砂锡在尾部
    - H:30µ"金在接触区域,3µ"金在尾部
    - L:10µ"选择性金在接触区域,磨砂锡在尾部
    - F:3µ"选择性金在接触区域,磨砂锡在尾部
    - E:50µ"金在接触区域,3µ"金在尾部(仅限某些特定规格)
    - 终端间距:
    - -1: 0.100英寸 (2.54mm)
    - -2: 0.200英寸 (5.08mm)
    - 端子高度:
    - .061英寸 (1.5mm)
    - .100英寸 (2.54mm)
    - .200英寸 (5.07mm)
    - 最大摆动角度:±2°
    - 材质:LCP(聚对苯二甲酸乙二醇酯),UL 94V0等级,颜色自然
    - 最小推力:3磅
    - 最大高度差异:±0.008英寸 (0.203mm)
    - 锁扣引脚(仅限单排):长度范围0.090至0.400英寸 (2.29至10.16mm)

    产品特点和优势


    HMTSW连接器的优势在于其广泛的镀层选项和可选的机械结构,能够适应不同的应用场景。其中,选择性金镀层可以提高接触点的可靠性和耐久性,而锁扣引脚设计则显著提升了连接器的稳定性和抗拉强度。

    应用案例和使用建议


    HMTSW连接器在实际应用中被广泛用于服务器、通信基站、工业控制面板等需要高可靠性的场合。为了保证最佳性能,建议按照制造商提供的安装指南进行操作,并定期检查连接器的物理状态以确保连接稳固。

    兼容性和支持


    HMTSW-XXX-XX-XXX-X-XXXX-XX-XX连接器可与其他标准连接器和电路板兼容。Samtec公司提供详尽的文档和技术支持,包括安装指南、维修手册等,帮助客户解决问题并保持系统的高效运行。

    常见问题与解决方案


    1. 问题:连接器推力不足
    - 解决方案:检查安装过程是否正确,确保连接器完全插入到插座中。必要时,重新安装以达到规定的推力标准。
    2. 问题:引脚损坏
    - 解决方案:检查是否有不当的操作导致引脚受损。如果发现引脚变形,建议更换连接器以避免信号传输中断。
    3. 问题:连接不稳定
    - 解决方案:确认所有部件都已正确安装且没有松动。如果仍有问题,可能需要更换连接器或检查整个系统是否有其他问题。

    总结和推荐


    HMTSW-XXX-XX-XXX-X-XXXX-XX-XX连接器是一款多功能、高可靠性的电子元件,适用于各种严苛的应用环境。其独特的镀层选项和机械结构使其在市场上具有显著的竞争优势。对于寻求高性能连接解决方案的用户,强烈推荐使用此产品。

HMTSW-102-08-L-S-230参数

参数
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
颜色 -
触头镀层 - 配接
防护等级 -
额定电流 3A
排数 1
间距-配接 2.54mm
针脚数 2pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

HMTSW-102-08-L-S-230厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HMTSW-102-08-L-S-230数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HMTSW-102-08-L-S-230 HMTSW-102-08-L-S-230数据手册

HMTSW-102-08-L-S-230封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3105 ¥ 2.6237
10+ $ 0.2634 ¥ 2.2253
100+ $ 0.2101 ¥ 1.775
500+ $ 0.1805 ¥ 1.5108
1000+ $ 0.1719 ¥ 1.4385
5000+ $ 0.1534 ¥ 1.284
10000+ $ 0.1461 ¥ 1.2228
库存: 112
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.62
