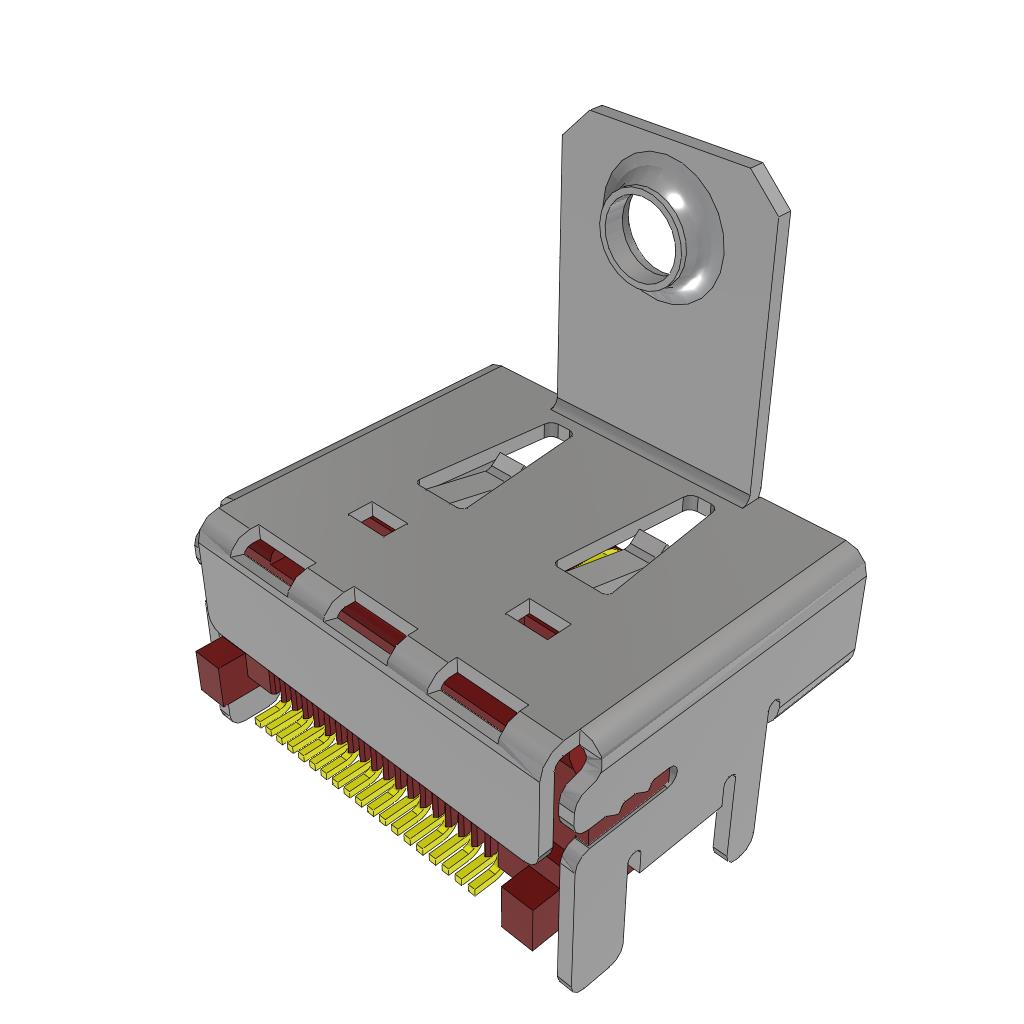

HDMR-19-01-F-SM-PF

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC
产品描述: 40V(AC) HDMI 1 19 插头 水平安装,法兰安装,贴片安装,通孔安装 15mm(长度)*12.16mm(高度)
供应商型号: SR-HDMR-19-01-F-SM-PF
供应商: 海外现货
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 HDMR-19-01-F-SM-PF

HDMR-19-01-F-SM-PF概述

    HDMI 接收器(HDMI Receptacle)—— HDMR-XX-XX-X-XX-XX-XX 技术手册

    1. 产品简介


    HDMI 接收器(HDMI Receptacle)是广泛应用于现代电子设备中的关键连接组件,主要用于接收高清多媒体接口信号。HDMR-XX-XX-X-XX-XX-XX 系列产品由 Samtec 公司设计制造,采用高标准的材料和工艺,确保在多种应用环境下的稳定性和可靠性。

    2. 技术参数


    HDMR-XX-XX-X-XX-XX-XX 的主要技术参数如下:
    - 引脚数:可选择 19 或 29 针版本(具体型号需参照图纸)
    - 屏蔽尾端样式:
    - 01: 通孔(Through Hole)
    - 02: 表面贴装(Surface Mount)
    - 镀层选项:
    - 19 位置:
    - S: 接触区镀金 0.000030 英寸,尾端镀亮酸锡,壳体镀镍
    - F: 接触区镀金 0.000001 英寸,尾端镀亮酸锡,壳体镀镍
    - 29 位置:
    - S: 接触区镀金 0.000030 英寸,尾端镀亮酸锡,壳体镀镍
    - F: 接触区镀金 0.000001 英寸,尾端镀亮酸锡,壳体镀镍
    - 引脚终止选项:
    - C8: 尾端镀亮酸锡
    - PF: 面板法兰(Panel Flange)
    - L: 锁定选项(Locking Option),仅在特定型号中提供
    - SM: 表面贴装(Surface Mount)
    - TH: 通孔(Through Hole),仅在特定型号中提供
    - 包装选项:
    - -PF: 面板法兰
    - -L: 锁定选项
    - -SM: 表面贴装
    - -TH: 通孔
    - BLANK: 托盘(Tray)
    - -TR: 带卷(Tape & Reel)
    - -FR: 满卷带卷(Full Reel Tape & Reel)

    3. 产品特点和优势


    HDMR-XX-XX-X-XX-XX-XX HDMI 接收器具备以下独特功能和优势:
    - 高性能连接:采用铜合金接触区和镀金工艺,确保信号传输的高可靠性和稳定性。
    - 多尺寸版本:可根据不同应用需求选择 19 针或 29 针版本。
    - 兼容多种安装方式:支持通孔和表面贴装两种安装方式,灵活适应各种电路板设计。
    - 环境保护:符合 RoHS 标准,适合绿色电子产品的需求。

    4. 应用案例和使用建议


    - 家用电器:如智能电视、蓝光播放机等,HDMR-XX-XX-X-XX-XX-XX 可确保稳定的多媒体信号传输。
    - 工业控制:在工业自动化控制系统中,HDMR-XX-XX-X-XX-XX-XX 可用于设备间的高速数据传输。
    - 使用建议:
    - 在选择型号时,根据实际应用需求确定所需的引脚数和安装方式。
    - 确保电路板设计时考虑到接触区的电气特性和机械强度。
    - 使用过程中,保持接口清洁,避免灰尘和氧化影响信号传输质量。

    5. 兼容性和支持


    HDMR-XX-XX-X-XX-XX-XX HDMI 接收器具有良好的兼容性,可以与其他标准 HDMI 设备无缝对接。Samtec 公司提供了详尽的技术文档和客户支持服务,确保用户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    - 问题一:信号传输不稳定
    - 解决方案:检查连接部位是否有氧化或灰尘,并清洁连接部位。
    - 问题二:引脚损坏
    - 解决方案:仔细检查引脚状态,如有损坏建议更换新的 HDMI 接收器。
    - 问题三:信号丢失
    - 解决方案:检查接线是否正确,确保信号线连接无误。

    7. 总结和推荐


    HDMR-XX-XX-X-XX-XX-XX HDMI 接收器凭借其出色的性能、多样化的规格和可靠的支持,成为现代电子产品中的理想选择。其广泛的适用性和强大的兼容性使其在多个行业得到广泛应用。强烈推荐使用此款 HDMI 接收器以提升您的产品性能和用户体验。

HDMR-19-01-F-SM-PF参数

参数
额定电压 40V(AC)
端口数 1
触头数量 19
类型 HDMI
公母头 插头
规格 -
长*宽*高 15mm(长度)*12.16mm(高度)
安装方式 水平安装,法兰安装,贴片安装,通孔安装
零件状态 在售
包装方式 管装

HDMR-19-01-F-SM-PF厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HDMR-19-01-F-SM-PF数据手册

厂牌 PDF简要描述 下载
SAMTEC USB/DVI/HDMI 连接器 SAMTEC HDMR-19-01-F-SM-PF HDMR-19-01-F-SM-PF数据手册

HDMR-19-01-F-SM-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.5625 ¥ 38.9181
100+ $ 3.875 ¥ 33.0538
500+ $ 3.45 ¥ 29.4285
1000+ $ 2.9375 ¥ 25.0569
2000+ $ 2.7625 ¥ 23.5641
5000+ $ 2.425 ¥ 20.6853
库存: 5730
起订量: 67 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1945.9
直接购买
加入购物车
