首页  >  产品百科  >  QTH-060-03-C-D-A-K

QTH-060-03-C-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 120pin 11mm 10.27mm 1.27μm 金 贴片安装 40.01mm(长度)*7.11mm(高度)
供应商型号: 200-QTH06003CDAK
供应商: Mouser
标准整包数: 1

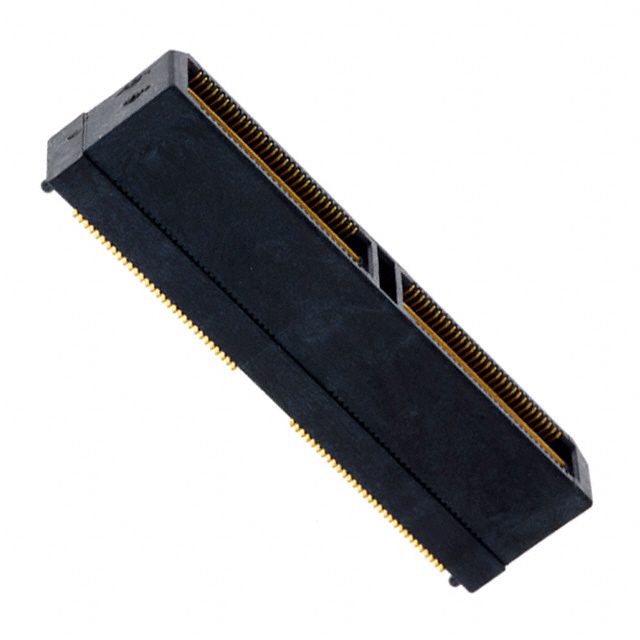

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-03-C-D-A-K

QTH-060-03-C-D-A-K概述

    电子元器件产品技术手册

    1. 产品简介


    本技术手册描述了一种高性能的双排高密度终端装配(Double Row High Density Terminal Assembly),型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。这种组件主要用于电子设备中的信号传输和接地连接。其主要功能包括提供稳定可靠的电连接,适用于各种工业和消费电子产品。QTH系列广泛应用于通信设备、计算机外围设备、医疗设备和汽车电子等领域。

    2. 技术参数


    - 引脚数量:每行支持-030, -060, -090, -120, -150等不同引脚配置。
    - 行间距规格:标准单排和双排选项。
    - 镀层规格:
    - -F: 3 μ" 选择性金在接触区域,哑光锡在尾部。
    - -L: 10 μ" 选择性金在接触区域,哑光锡在尾部。
    - -H: 30 μ" 金在接触区域,3 μ" 金在尾部。
    - -C: 50 μ" 选择性金在接触区域,哑光锡在尾部。
    - 引脚长度:
    - -01: 4.267 mm
    - -02: 7.264 mm
    - -03: 10.269 mm
    - -04: 15.246 mm
    - -05: 18.240 mm
    - -06: 21.237 mm
    - -07: 24.237 mm
    - -08: 29.238 mm
    - -09: 13.269 mm
    - -10: 14.269 mm
    - 包装方式:
    - -TR: 带和卷轴包装,适用于-090位置最大。
    - -FR: 完整卷轴包装,适用于-090位置最大。
    - 材料:
    - 绝缘体:LCP UL94V-0,黑色。
    - 接线端子和接地平面:磷青铜。

    3. 产品特点和优势


    QTH系列产品具有多种独特的功能和优势:
    - 多样化配置:提供了广泛的引脚数量和间距选项,满足不同应用场景的需求。
    - 可靠性和稳定性:采用高耐腐蚀镀层,保证长期使用的可靠性。
    - 高效组装:设计有导向柱和摩擦锁,便于快速安装和拆卸。
    - 定制服务:支持多种选项,如定制镀层、引脚长度和包装方式,以适应特定客户要求。

    4. 应用案例和使用建议


    QTH系列广泛应用于通信设备、计算机外围设备、医疗设备和汽车电子等领域。具体应用包括:
    - 数据中心交换机:用于高速信号传输。
    - 医疗器械:实现稳定的电气连接。
    - 汽车电子:用于引擎控制单元的连接。
    使用建议:
    - 在高温环境中使用时,建议选择更高耐温等级的镀层选项。
    - 对于需要频繁插拔的应用场合,可以考虑增加锁定装置,提高连接的稳定性。

    5. 兼容性和支持


    QTH系列组件与其他同系列或标准规格的组件兼容,且支持多种包装方式。Samtec公司提供了详尽的技术支持和服务,包括定制化设计咨询和售后维护,确保客户的每一个需求都能得到满意解决。

    6. 常见问题与解决方案


    - 问题1:安装过程中引脚变形。
    - 解决方案:检查并调整安装工具的压力,避免过度施力。

    - 问题2:引脚之间的电气连接不稳定。
    - 解决方案:检查连接部位是否有灰尘或氧化物,使用适当的清洁剂进行清理。

    7. 总结和推荐


    QTH系列产品以其多样化配置、高可靠性和稳定性在市场上脱颖而出,是各类电子设备连接的理想选择。无论是对成本还是性能有严格要求的项目,QTH系列都能提供完美的解决方案。强烈推荐使用QTH系列组件,以满足您在复杂应用中的需求。

QTH-060-03-C-D-A-K参数

参数
针脚数 120pin
接合堆叠高度 11mm
触头镀层厚度 1.27μm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 10.27mm
长*宽*高 40.01mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-03-C-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-03-C-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-03-C-D-A-K QTH-060-03-C-D-A-K数据手册

QTH-060-03-C-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
