QTH-120-01-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距240p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH12001LDAK
供应商: Mouser
标准整包数: 1

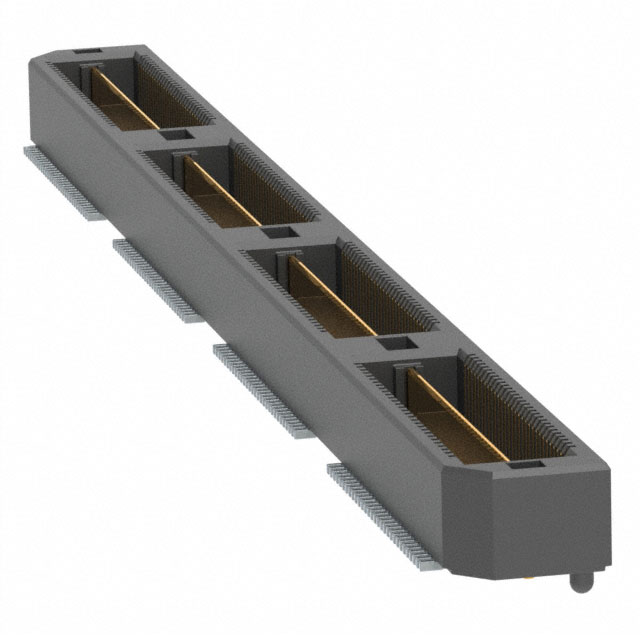

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-120-01-L-D-A-K

QTH-120-01-L-D-A-K概述


    产品简介


    本产品是SAMTEC公司的高密度双排高电流终端组装件(Double Row High Current Terminal Assembly),型号为QTH-30-XX-X-D-XX-A。该产品适用于各种电子设备和系统中的连接应用,例如计算机、通信设备、工业控制系统和汽车电子等领域。其主要功能是提供可靠的信号和电源传输接口,确保在不同应用场景下的稳定性和高效性。

    技术参数


    - 引脚数量:支持-030, -060, -090, -120, -150(每行)。
    - 行规格:可选择单行或双行(QTH-30-XX-D-XX & QTHH-30-XX-D-XX)。
    - 镀层规格:
    - -F:接触区域选择性镀金,尾部镀锡(MATTE TIN),厚度3µ”。
    - -L:接触区域选择性镀金,尾部镀锡(MATTE TIN),厚度10µ”。
    - -H:接触区域镀金30µ”,尾部镀金3µ”。
    - -C:接触区域选择性镀金,尾部镀锡(MATTE TIN),厚度50µ”。
    - 引脚样式:
    - -01: 4.267 mm
    - -02: 7.264 mm
    - -03: 10.269 mm
    - -04: 15.246 mm
    - -05: 18.240 mm
    - -06: 21.237 mm
    - -07: 24.237 mm
    - -08: 29.238 mm
    - -09: 13.269 mm
    - -10: 14.269 mm
    - 包装选项:标准包装为托盘,也可选择带卷(TAPE & REEL)包装(-090位置最大,-060位置最大带GP选项)。
    - 尺寸和材料:
    - 绝缘体:LCP UL94V-0,黑色。
    - 触点和接地平面:磷青铜。
    - 引脚直径:1.6mm。

    产品特点和优势


    该终端组装件具备多项独特的功能和优势,使其在市场上具有很高的竞争力:
    - 高密度连接:可实现紧凑的设计布局,提高系统的空间利用率。
    - 可靠性和稳定性:提供较高的信号和电源传输稳定性,能够在恶劣的工作环境中保持性能。
    - 灵活的配置:支持多种引脚样式和行规格,可根据具体需求进行定制化设计。
    - 多样化的包装选项:适应不同的生产需求,方便自动化生产和物流运输。

    应用案例和使用建议


    - 应用案例:适用于计算机主板、服务器、交换机等需要高密度连接的应用场景。
    - 使用建议:在使用时,建议根据具体应用需求选择合适的引脚样式和行规格,以达到最佳的性能表现。另外,考虑到该产品支持多种包装选项,可以根据生产线的实际条件选择最合适的包装形式。

    兼容性和支持


    该产品与其他电子元器件的兼容性良好,特别是在高频、高电流传输的场景中表现出色。SAMTEC公司提供了全面的技术支持和维护服务,包括详细的安装指南、故障排查手册和技术咨询服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题:引脚与插座无法正确对接。
    - 解决方案:检查引脚和插座的插针是否对齐,确保正确的插入方向和力度。
    - 问题:安装后出现松动。
    - 解决方案:确认锁紧装置(如锁定夹、摩擦锁)是否已正确安装并牢固固定。
    - 问题:接触电阻过高。
    - 解决方案:检查引脚和插座之间的清洁度,确保无尘、无油污,必要时重新镀层处理。

    总结和推荐


    综上所述,SAMTEC公司的QTH-30-XX-X-D-XX-A终端组装件是一款具有高可靠性、灵活性和兼容性的产品。其在高密度连接和信号传输方面的出色表现,使其成为众多电子设备的理想选择。建议在需要高性能连接的场合优先考虑该产品,以确保系统的稳定运行和长寿命。

QTH-120-01-L-D-A-K参数

参数
排数 2
触头镀层
板上高度 4.06mm
针脚数 240pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
长*宽*高 80mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-120-01-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-120-01-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-120-01-L-D-A-K QTH-120-01-L-D-A-K数据手册

QTH-120-01-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.745 ¥ 158.3953
10+ $ 17.0856 ¥ 144.3733
25+ $ 16.6428 ¥ 140.6317
108+ $ 13.146 ¥ 111.0837
252+ $ 11.2035 ¥ 94.6696
504+ $ 9.5655 ¥ 80.8285
1008+ $ 8.1375 ¥ 68.7619
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 158.39
直接购买
加入购物车
