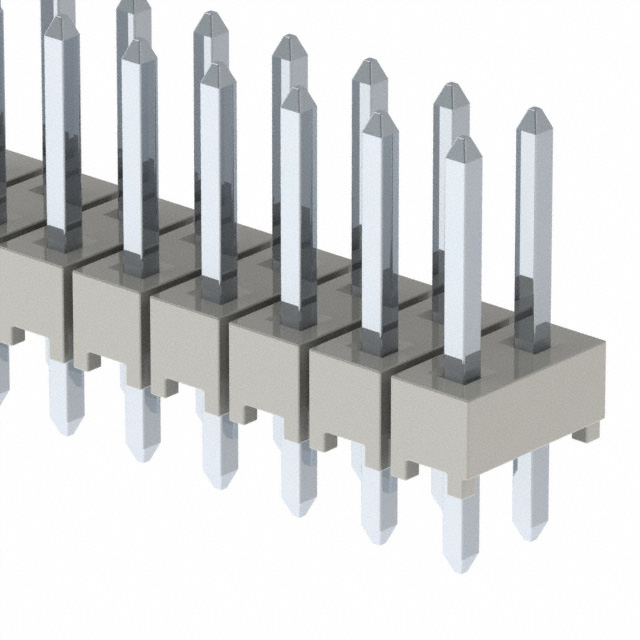

HTSW-123-07-T-D

厂牌: SAMTEC
产品描述: 46pin 2.54mm 2 2.54mm Header,Push-Pull 6.3A 锡 通孔安装 58.42mm(长度)*5.02mm(高度)
供应商型号: HTSW-123-07-T-D
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-123-07-T-D

HTSW-123-07-T-D概述


    产品简介


    产品名称: HTSW/SW标准连接器系列
    产品类型: 连接器(板对板及线对板)
    主要功能:
    HTSW/SW系列连接器主要用于高密度的板对板连接及线对板连接。这些连接器设计用于各种高速数据传输和电源传输场合,具有出色的电气性能和耐用性。
    应用领域:
    - 数据通信
    - 工业自动化
    - 医疗设备
    - 航空航天
    - 军事系统

    技术参数


    | 参数 | 规格 |

    | 针间距 | .100" (2.54mm) 或 .200" (5.08mm) |
    | 绝缘材料 | 黑色玻璃填充聚酯树脂(TSW)
    自然液态晶聚合物(HTSW)|
    | 接触件材质 | 磷青铜 |
    | 镀层 | Au 或 Sn over 50µ" (1.27 µm) Ni |
    | 温度范围 | -55°C 至 +125°C (金镀)
    -55°C 至 +105°C (锡镀) |
    | 电压等级 | 550 VAC (SSW), 500 VAC (BCS, ESQ), 450 VAC (-RA/-RE), 400 VAC (CES) |
    | 电流等级 | 每个引脚的电流等级:ESW 5.2 A
    SSW 5.7 A
    SLW 5.2 A
    SSQ 6.3 A
    SSM 5.2 A
    BCS 4.6 A
    BCS 4.3 A |
    | RoHS符合性 | 是 |

    产品特点和优势


    特点:
    1. 多种配置选择:提供多种针数和间距选择,适用于不同需求的应用场景。
    2. 高温性能:HTSW系列特别适合需要在极端温度环境下工作的应用。
    3. 高可靠性和耐用性:磷青铜接触件加上适当的镀层确保了长期稳定的工作性能。
    4. 多样的连接方式:支持直角和直插两种安装方式,灵活性强。
    优势:
    - 广泛的应用领域:适用于各种高速数据传输和电源传输场合。
    - 兼容性强:可与多种其他制造商的产品配合使用,提高了系统的兼容性。
    - 易于维护:由于其结构坚固且易于安装,因此在维护时也较为方便。

    应用案例和使用建议


    应用案例:
    该系列连接器被广泛应用于工业自动化控制系统的信号和电源传输,特别是在高速传输和高可靠性要求较高的环境中表现尤为出色。
    使用建议:
    1. 在选择针间距时,需要根据具体的应用需求来决定,如数据传输速度较高,则可以选择较小的针间距。
    2. 安装时要注意避免引脚的弯曲或损坏,确保插拔顺畅。
    3. 需要定期进行清洁和检查,以保证良好的接触和传输性能。

    兼容性和支持


    兼容性:
    - 板对板:与SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW等系列兼容。
    - 线对板:与IDSD, IDSS等系列兼容。
    支持:
    Samtec公司为客户提供全面的技术支持和售后服务,包括定制化的设计、安装指导和技术培训等。

    常见问题与解决方案


    常见问题与解决方案:
    1. 插头容易脱落
    - 解决方案:确保正确安装并紧固所有连接部件,必要时可使用锁定组件。
    2. 连接不稳定
    - 解决方案:检查是否有灰尘或其他杂质进入连接区域,及时清理。
    3. 电流传输不稳定
    - 解决方案:检查镀层状态,如发现磨损应及时更换新的连接器。

    总结和推荐


    总结:
    HTSW/SW系列连接器以其出色的电气性能、宽泛的温度适应能力和灵活的安装方式,在众多应用场景中表现出色。其丰富的型号和规格可以满足多种不同的需求,尤其适用于工业自动化、医疗设备和航空航天等领域。
    推荐:
    鉴于其优异的性能和广泛的应用范围,强烈推荐使用HTSW/SW系列连接器。无论是对于新项目的开发还是现有系统的升级,它都是一个值得信赖的选择。

HTSW-123-07-T-D参数

参数
针脚数 46pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 -
颜色 -
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 6.3A
防护等级 -
长*宽*高 58.42mm(长度)*5.02mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

HTSW-123-07-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-123-07-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-123-07-T-D HTSW-123-07-T-D数据手册

HTSW-123-07-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.414 ¥ 11.7786
50+ $ 1.313 ¥ 10.9373
100+ $ 1.2322 ¥ 10.2642
库存: 1387
起订量: 43 增量: 1
交货地:
最小起订量为:10
合计: ¥ 117.78
